超硬スクエアエンドミル銅電極加工用/2枚刃/レギュラータイプ

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・銅電極加工用に切れ味重視のシャープな刃形状を採用したノンコートスクエ...

詳細情報を確認する

規格・仕様：

ノンコート
銅
2枚刃
R（レギュラー）

工具材質
超硬
被削材
アルミ / 銅 / グラファイト / 樹脂
ねじれ角
弱ネジレ(1～29°)
コーティング
ノンコート
刃数 (枚)
2
コーナー形状
ピンカド
刃径公差
0～-0.02

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が39型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

銅電極加工用超硬スクエアエンドミル　２枚刃／レギュラータイプ:関連画像

型番リスト

表示件数

型番

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	0.5	1.5	-	4	50	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	0.8	2.4	-	4	50	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1	3	-	4	50	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	1.5	4.5	-	4	50	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	6	-	4	50	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2.5	7.5	-	4	50	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	9	-	6	60	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	12	-	6	60	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	15	-	6	70	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	18	-	6	70	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	24	-	8	80	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	30	-	10	90	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	36	-	12	90	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	16	48	-	16	110	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	20	60	-	20	130	tebis / Zoller	2D/3D	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	1.5	4.5	6 ～ 15	4	50	-	-	1～1.3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	6	7 ～ 20	4	50	-	-	1.5～1.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2.5	7.5	9 ～ 25	4	50	-	-	2～2.3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	9	10 ～ 30	6	60	-	-	2.5～2.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	12	13 ～ 35	6	60	-	-	3.5～3.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	15	16 ～ 45	6	70	-	-	4.5～4.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	18	19 ～ 45	6	70	-	-	5.5～5.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	24	25 ～ 55	8	80	-	-	7.5～7.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	30	31 ～ 60	10	90	-	-	9.5～9.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	36	37 ～ 54	12	90	-	-	11.5～11.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 12	13 ～ 35	6	60	-	-	2.8～3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 15	16 ～ 45	6	70	-	-	3.8～4	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 18	19 ～ 45	6	70	-	-	4.8～5	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 24	25 ～ 55	8	80	-	-	6.8～7	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 30	31 ～ 60	10	90	-	-	8.8～9	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 36	37 ～ 54	12	90	-	-	10.8～11	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	12	-	6	60	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	15	-	6	70	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	18	-	6	70	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	24	-	8	80	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	30	-	10	90	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	36	-	12	90	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	16	48	-	16	110	-	-	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	20	60	-	20	130	-	-	-	□	1個

通常単価(税別) (税込単価)	通常出荷日

2,320円 ( 2,552円 )	在庫品1日目当日出荷可能
2,320円 ( 2,552円 )	在庫品1日目当日出荷可能
2,320円 ( 2,552円 )	在庫品1日目当日出荷可能
2,320円 ( 2,552円 )	在庫品1日目当日出荷可能
2,320円 ( 2,552円 )	在庫品1日目当日出荷可能
2,320円 ( 2,552円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,760円 ( 4,136円 )	在庫品1日目当日出荷可能
4,010円 ( 4,411円 )	在庫品1日目当日出荷可能
5,330円 ( 5,863円 )	在庫品1日目当日出荷可能
6,640円 ( 7,304円 )	在庫品1日目当日出荷可能
9,350円 ( 10,285円 )	在庫品1日目当日出荷可能
16,650円 ( 18,315円 )	在庫品1日目当日出荷可能
28,450円 ( 31,295円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

【特長】
・銅電極加工用に切れ味重視のシャープな刃形状を採用したノンコートスクエア2枚刃タイプ
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

銅電極を切削加工する時のポイント

【Question】

銅電極を切削加工するときのポイントは？

［被削材例］
タフピッチ銅、無酸素銅、テルル銅、銅タングステン

【Answer】

銅電極の特性

銅および銅合金は、延性が大きく、切れ味の悪い工具で切削すると仕上げ面粗さ精度の低下や加工変形などが懸念されます。さらに、軟質のためバリが発生しやすいことも特徴です。

超硬スクエアエンドミル銅電極加工用/2枚刃/レギュラータイプ:関連画像

選定サポート情報

切削時の溶着、および仕上げ面粗さ精度の低下を防ぐために、すくい角が大きく切れ刃のシャープな工具を選んでください。

加工方法のポイント

低速切削は避け、切削速度を高めた切削条件が、良好な加工面を得、バリの発生を抑えるうえで有効です。また、クーラントの種類によっては化学反応を起こし、ワークを腐食させることがありますので、クーラントの選定の際には十分ご注意ください。

加工テスト事例

結果

ミスミCrNコート品はTSコート、他社CrNと比較して摩耗の進行が遅く、切削面粗さも良好。

ミスミCrNコート16.4M加工時他社品8.2M加工時

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
側面切削はダウンカットでご使用ください

型番 CUEM

■溝切削条件

被削材	銅合金
刃径 D	標準		高速
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
0.5	12	4,000	200	64,000
0.8	20	4,000	200	40,000
1	25	4,000	200	32,000
1.5	37	4,000	200	21,000
2	50	4,000	200	16,000
2.5	75	4,000	250	13,000
3	90	4,000	250	11,000
4	120	4,000	250	8,000
5	150	4,000	250	6,400
6	180	4,000	250	5,300
8	250	4,000	-	-
10	250	3,200	-	-
12	250	2,600	-	-
16	250	2,000	-	-
20	250	1,600	-	-
刃径D	Ad
2＞D	≦0.1D
D≦2	≦0.2D

■側面切削条件

被削材	銅合金
刃径 D	標準		高速
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
0.5	16	4,000	150	38,000
0.8	25	4,000	150	25,000
1	30	4,000	150	23,000
1.5	50	4,000	150	13,000
2	60	4,000	150	11,500
2.5	100	4,000	200	9,000
3	130	4,000	200	8,000
4	170	4,000	200	6,000
5	200	3,800	200	5,000
6	200	3,200	200	4,000
8	200	2,400	200	3,000
10	200	1,900	200	2,400
12	200	1,600	200	2,000
16	200	1,200	200	1,500
20	200	960	200	1,200
刃径D	Ad		Rd
D≦3	≦1.5D		≦0.1D
3＜D	≦1.5D		≦0.2D

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

超硬スクエアエンドミル銅電極加工用/2枚刃/レギュラータイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

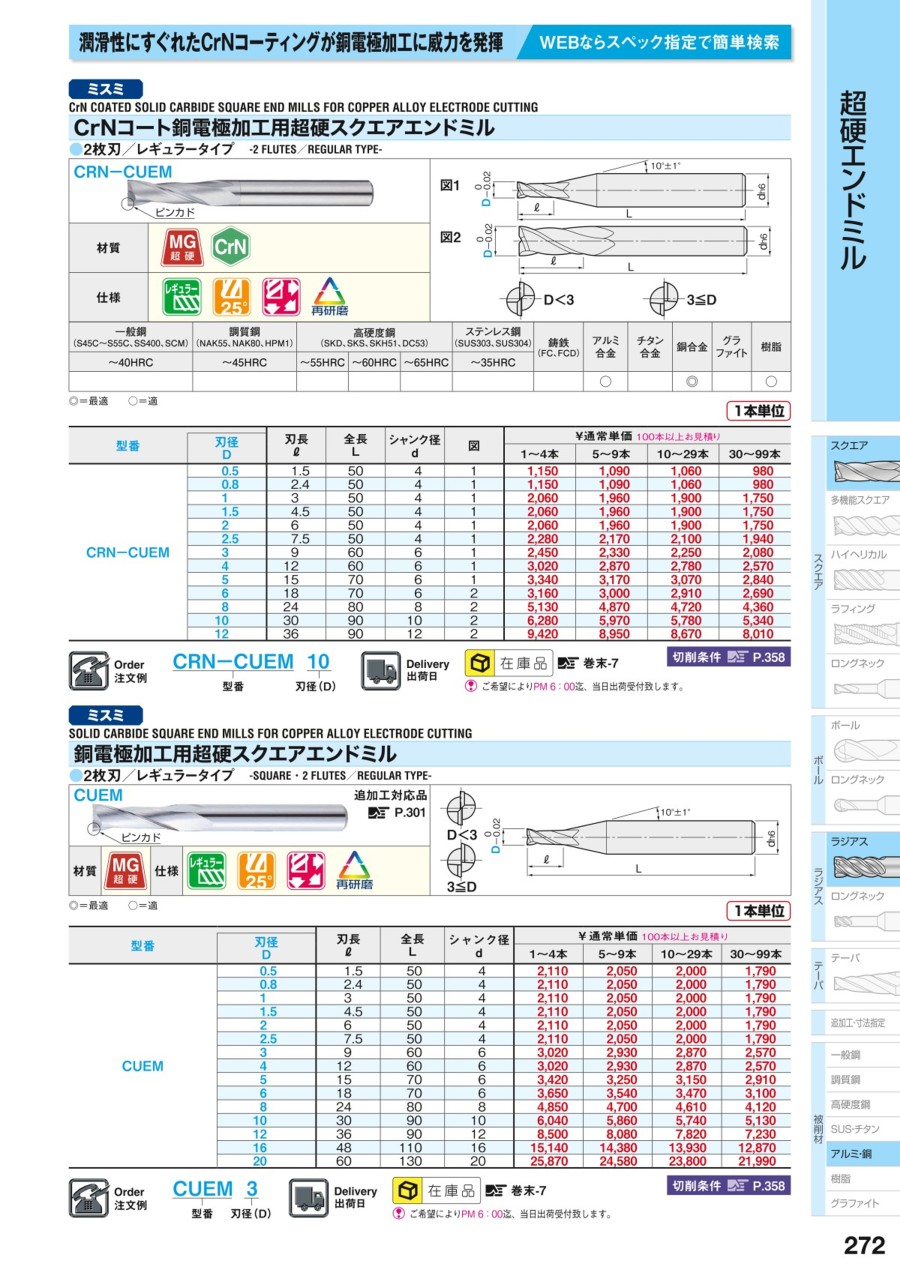

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
