TSCシリーズ超硬ラジアスエンドミル高硬度銅加工用/多刃/ネジレ/スタブタイプ

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

【特長】・高硬度鋼加工用の強ネジレエンドミルのラジアス付タイプ・工具剛性が高い...

詳細情報を確認する

規格・仕様：

TS
高硬度鋼
多刃（5～）
B（スタブ）

工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
刃数 (枚)
6
R精度 (μm)
±20
コーティング詳細
高硬度用(シリコン系)

ご注意

【販売終了情報】
・一部型式は販売終了予定品となります。
・在庫限りで販売終了となります。
・詳細はWOSにてご確認ください。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が8型番あります。

外形図
型番リスト
詳細情報

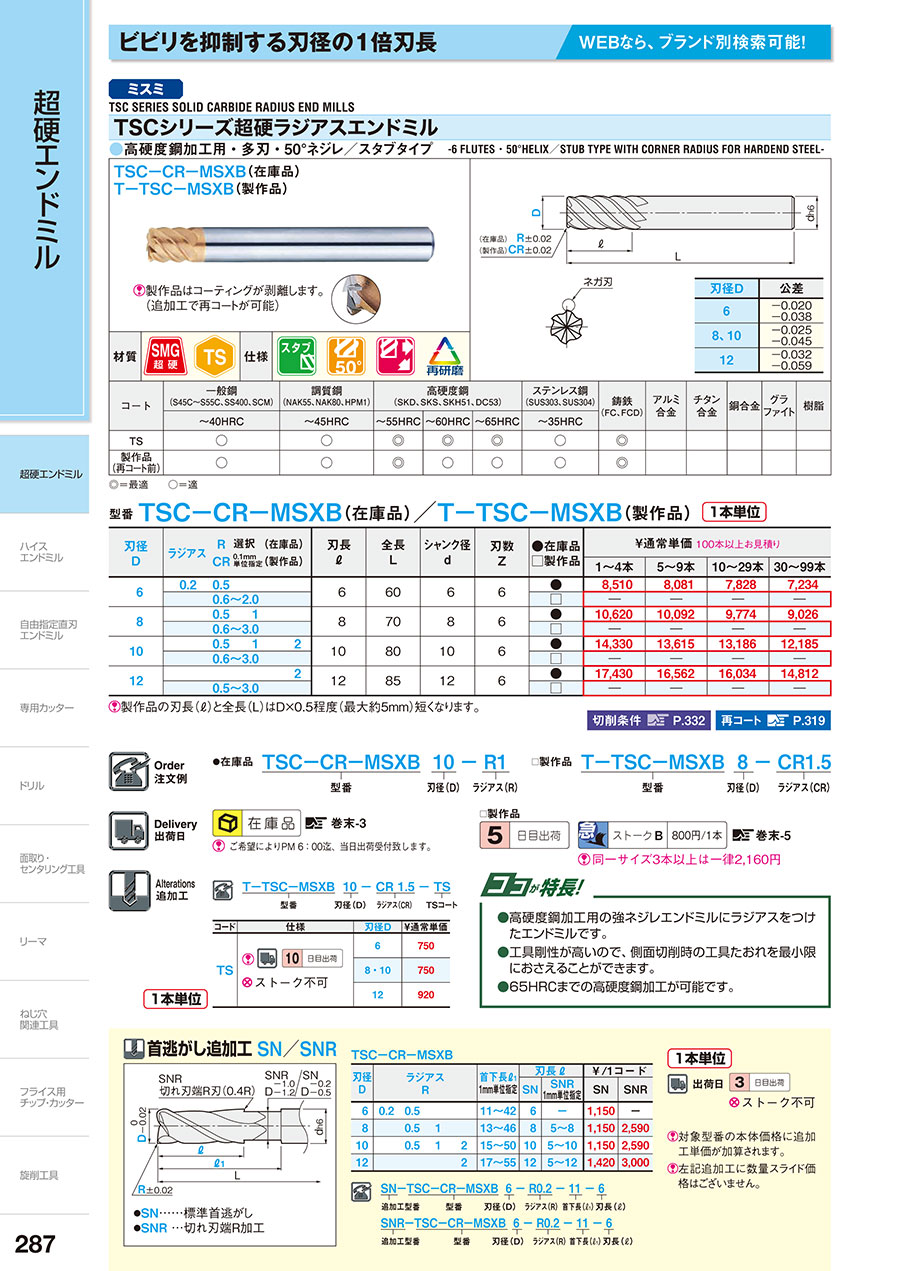

カタログ

外形図

ＴＳＣシリーズ超硬ラジアスエンドミル　高硬度銅加工用・多刃・ネジレ／スタブタイプ:関連画像

型番リスト

表示件数

型番

SN-TSC-CR-MSXB6-R0.5-[11-42/1]-6

SN-TSC-CR-MSXB8-R1-[13-46/1]-8

SN-TSC-CR-MSXB10-R2-[15-50/1]-10

SN-TSC-CR-MSXB12-R2-[17-55/1]-12

SNR-TSC-CR-MSXB8-R1-[13-46/1]-[5-8/1]

SNR-TSC-CR-MSXB10-R2-[15-50/1]-[5-10/1]

SNR-TSC-CR-MSXB12-R2-[17-55/1]-[5-12/1]

TSC-CR-MSXB12-R2

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

●在庫品　□製作品

最小発注数量

平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	6	6	0.5	11 ～ 42	6	60	-	-	5.5～5.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	8	8	1	13 ～ 46	8	70	-	-	7.5～7.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	10	10	2	15 ～ 50	10	80	-	-	9.5～9.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	12	12	2	17 ～ 55	12	85	-	-	11.5～11.8	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 8	1	13 ～ 46	8	70	-	-	6.8～7	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 10	2	15 ～ 50	10	80	-	-	8.8～9	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 12	2	17 ～ 55	12	85	-	-	10.8～11	□	1個
平面 / 側面 / 曲面 / 傾斜切り込み	メーカー標準品	12	12	2	-	12	85	tebis / Zoller	2D/3D	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
17,430円 ( 19,173円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・高硬度鋼加工用の強ネジレエンドミルのラジアス付タイプ
・工具剛性が高いので、側面切削時の工具たおれを最小限に抑制
・65HRCまでの高硬度鋼加工が可能
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

【販売終了情報】
・一部型式は販売終了予定品となります。
・在庫限りで販売終了となります。
・詳細はWOSにてご確認ください。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

納期

コーティングサービスはこちら

特徴・使用例

仕様・概要

●高硬度鋼加工用の強ネジレエンドミルにラジアスをつけたエンドミルです。
●工具剛性が高いので、側面切削時の工具たおれを最小限におさえることができます。
●65HRCまでの高硬度鋼加工が可能です。

推奨切削条件

型番 TSC-CR-MSXB / T-TSC-MSXB

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
Z方向に加工する場合は、送り速度を1/3以下でご使用ください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
側面切削はダウンカットでご使用ください。
側面加工でビビリが生じた場合は切削条件を下げてご使用ください。
標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

■側面切削条件

被削材		高硬度鋼（40～55HRC）				高硬度鋼（55～60HRC）				高硬度鋼（60～65HRC）
刃径D		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）
刃径D		標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
1		650	1,660	22,300	50,000	380	1,140	17,200	40,700	270	800	13,700	32,100
1.5		660	1,940	14,900	37,800	400	1,190	11,500	27,200	280	830	9,100	21,400
2		660	1,940	11,100	28,300	400	1,190	8,600	20,400	280	830	6,800	16,100
2.5		680	2,010	8,900	22,700	410	1,230	6,900	16,300	290	860	5,500	12,900
3		680	2,010	7,400	18,900	410	1,230	5,700	13,600	290	860	4,600	10,700
3.5		680	2,010	6,400	16,200	420	1,290	4,900	11,600	290	880	3,900	9,200
4		700	2,070	5,600	14,200	420	1,290	4,300	10,200	290	880	3,400	8,000
4.5		850	2,500	5,000	12,600	500	1,400	3,800	9,100	340	1,000	3,000	7,100
5		950	2,900	4,500	11,300	550	1,600	3,400	8,100	380	1,110	2,700	6,400
5.5		1,050	3,070	4,100	10,300	630	1,750	3,100	7,400	420	1,250	2,500	5,800
6		1,050	3,070	3,700	9,400	630	1,900	2,900	6,800	450	1,340	2,300	5,400
8		1,050	3,120	2,800	7,100	610	1,900	2,100	5,100	430	1,320	1,700	4,000
10		1,020	3,070	2,200	5,700	610	1,870	1,700	4,100	440	1,290	1,400	3,200
12		1,020	2,940	1,900	4,700	590	1,800	1,400	3,400	400	1,260	1,100	2,700
14		900	2,500	1,600	4,000	530	1,650	1,200	2,900	350	1,080	1,000	2,300
16		770	2,310	1,400	3,500	480	1,500	1,100	2,500	350	1,080	900	2,000
18		770	2,310	1,200	3,100	480	1,500	1,000	2,300	350	1,080	800	1,800
20		710	2,210	1,100	2,800	450	1,440	900	2,000	350	1,080	700	1,600
22		710	2,210	1,000	2,600	450	1,440	800	1,900	350	1,080	600	1,500
25		710	2,210	900	2,300	450	1,440	700	1,600	350	1,080	500	1,300
30		710	2,100	700	1,900	450	1,440	600	1,400	350	1,080	500	1,100
Ad		≦1.5D				≦1.5D				≦1.5D
Rd	標準	≦0.05D				≦0.05D				≦0.05D
Rd	高速	≦0.02D				≦0.02D				≦0.02D
