ミスミ

TSCシリーズ超硬ラジアスエンドミル焼ばめ用/R精度±5μm/高硬度鋼用/4刃45°ネジレ/スタブ

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 7,260円～7,940円

税込単価: 7,986円～8,734円

【特長】・焼ばめホルダを使用して加工する事に考慮した、最適な刃長・シャンク長・...

詳細情報を確認する

規格・仕様：

TS
高硬度鋼
4枚刃
B（スタブ）

加工用途（加工形状）
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
4
シャンク径 (mm)
6
全長 (mm)
50
R精度 (μm)
±5
CAM・工具管理ソフト用データ
tebis / Zoller
CADデータ有無 (2D/3D)
2D/3D
コーティング詳細
高硬度用(シリコン系)

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が4型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

ＴＳＣシリーズ超硬ラジアスエンドミル　（焼ばめホルダ用／ラジアス（Ｒ）精度±５ＵＭ）高硬度鋼加工用・４枚刃・４５°ネジレ／スタブタイプ:関連画像

型番リスト

表示件数

型番

TSC-SHP-CR-HFEM4B2-R0.2

TSC-SHP-CR-HFEM4B3-R0.2

TSC-SHP-CR-HFEM4B4-R0.5

TSC-SHP-CR-HFEM4B6-R0.5

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

図

最小発注数量

2	3	0.2	1	1個
3	4.5	0.2	1	1個
4	6	0.5	1	1個
6	9	0.5	2	1個

通常単価(税別) (税込単価)	通常出荷日

7,570円 ( 8,327円 )	在庫品1日目当日出荷可能
7,260円 ( 7,986円 )	在庫品1日目当日出荷可能
7,260円 ( 7,986円 )	在庫品1日目当日出荷可能
7,940円 ( 8,734円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・焼ばめホルダを使用して加工する事に考慮した、最適な刃長・シャンク長・全長に設計
・ラジアス（R）精度5μm以内（当社測定比）・シャンク径公差h5規格を採用。品質のバラツキが少ない高精度な工具により、高精度・高能率加工が実現
・調質鋼・高硬度鋼加工に適した、ラジアス（R）部ネガ刃による剛性重視の刃形状に設計

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

納期

特徴・使用例

仕様・概要

●焼ばめホルダを使用して加工する事に考慮した、最適な刃長・シャンク長・全長に設計されております。
●ラジアス（R）精度 5μm以内（当社測定比）・シャンク径公差h5規格を採用。品質のバラツキが少ない高精度な工具により、高精度・高能率加工が実現できます。
●調質鋼・高硬度鋼加工に適した、ラジアス（R）部ネガ刃による剛性重視の刃形状に設計してあります。
●完全な結晶構造を有する窒化物系複合皮膜であるTSコートにより、高耐酸化性温度と高硬度化を実現。調質鋼・高硬度鋼加工における高速加工・ドライ加工に最適です。

推奨切削条件

型番 TSC-SHP-CR-HFEM4B

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
首逃がしエンドミルは、切削条件表の数値に以下の比率をかけてご使用ください。

刃数	送り速度		回転速度
刃数	SN-	SNR-	SN-	SNR-
4枚刃	100%	70%	100%	70%

■切削条件

被削材		機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SUS、SCM）				調質鋼（35～40HRC）（HPM、NAK）				高硬度鋼（40～60HRC）
刃径D		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）
刃径D		標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
2×R0.2・R0.5		5,060	8,400	11,500	19,100	4,280	6,880	10,700	17,200	3,040	4,930	9,500	15,400	700	1,600	4,800	10,400
3×R0.2・R0.8		5,780	9,650	7,600	12,700	4,830	7,820	7,100	11,500	3,580	5,770	6,400	10,300	800	1,800	3,200	6,900
4×R0.5・R1.0		6,160	10,260	5,700	9,500	5,090	8,260	5,300	8,600	3,650	5,850	4,800	7,700	900	1,900	2,400	5,200
5×R1.2		6,070	10,030	4,600	7,600	5,160	8,280	4,300	6,900	3,650	5,950	3,800	6,200	900	1,900	1,900	4,100
6×R0.5・R1.2		6,380	10,750	3,800	6,400	5,470	8,660	3,600	5,700	3,840	6,120	3,200	5,100	900	2,000	1,600	3,500
8×R2.0		6,500	10,750	2,900	4,800	5,510	8,770	2,700	4,300	3,840	6,240	2,400	3,900	900	2,000	1,200	2,600
10×R2.0		6,440	10,640	2,300	3,800	5,380	8,700	2,100	3,400	3,800	6,200	1,900	3,100	1,000	2,000	1,000	2,100
12×R2.0		6,080	10,240	1,900	3,200	5,260	8,470	1,800	2,900	3,650	5,930	1,600	2,600	900	1,900	800	1,700
16×R3.0		5,040	8,640	1,400	2,400	4,260	6,890	1,300	2,100	3,070	4,860	1,200	1,900	700	1,600	600	1,300
20×R3.0		4,000	6,920	1,100	1,900	3,650	5,640	1,100	1,700	2,600	3,900	1,000	1,500	600	1,200	500	1,000
Ad	標準	≦0.08D				≦0.08D				≦0.08D				≦0.04D
Ad	高速	≦0.06D				≦0.06D				≦0.06D				≦0.02D
Rd		≦0.2D				≦0.2D				≦0.2D				≦0.2D

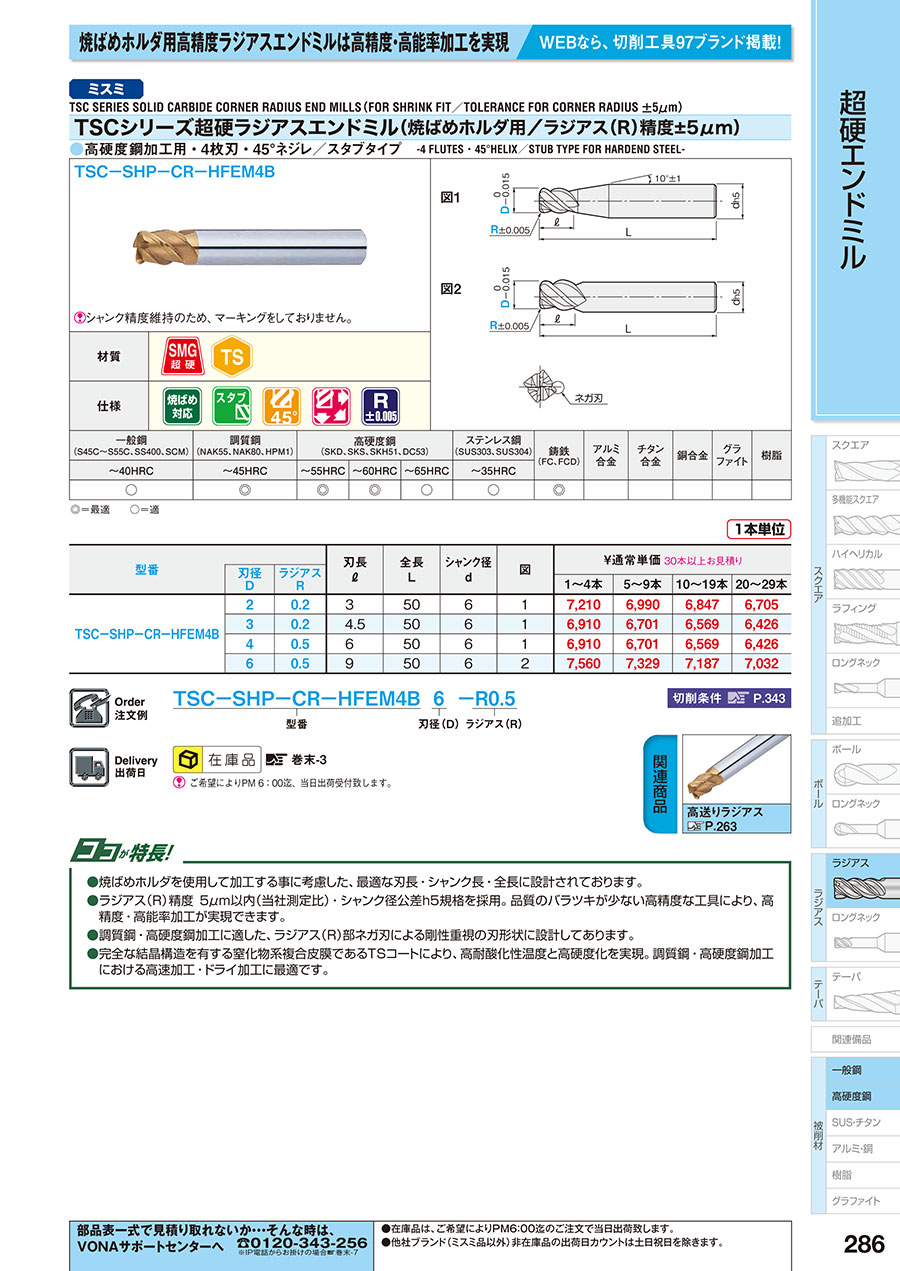

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

TSCシリーズ超硬ラジアスエンドミル焼ばめ用/R精度±5μm/高硬度鋼用/4刃45°ネジレ/スタブのレビュー

4平均満足度：4.01件のレビュー
