TSCシリーズ超硬ボールエンドミル 刃先剛性処理/高硬度鋼加工用/2枚刃/側面刃無しタイプ
- 通常単価(税別)
- 6,290円～12,270円
- 税込単価
- 6,919円～13,497円
【特長】・高硬度鋼加工に適した超々微粒子超硬母材を採用（当社切削加工試験結果による）。・刃先剛性処理・...
詳細を確認- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,290円 ( 6,919円 ) | 在庫品1日目当日出荷可能 |
6,760円 ( 7,436円 ) | 在庫品1日目当日出荷可能 |
6,860円 ( 7,546円 ) | 在庫品1日目当日出荷可能 |
7,670円 ( 8,437円 ) | 在庫品1日目当日出荷可能 |
12,270円 ( 13,497円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・高硬度鋼加工に適した超々微粒子超硬母材を採用（当社切削加工試験結果による）。
・刃先剛性処理・側面刃無しタイプのミスミオリジナル形状。工具剛性・刃先強度が高く、高速ミーリング加工において刃先形状の安定性、かつ長寿命化を実現
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
規格・価格
納期
特徴・使用例
仕様・概要
●高硬度鋼加工に適した超々微粒子超硬母材を採用（当社切削加工試験結果による）。
●刃先剛性処理・側面刃無しタイプのミスミオリジナル形状。工具剛性・刃先強度が高く、高速ミーリング加工において刃先形状の安定性、かつ長寿命化を実現。
●完全な結晶構造を有する窒化物系複合皮膜であるTSコートにより、高耐酸化性温度と高硬度化を実現。調質鋼・高硬度鋼加工における高速加工・ドライ加工に最適です。
[ ! ]当商品は特殊形状となるため、ミスミ専用再研磨を行わないと性能が再現しないことがあります。
推奨切削条件
型番 TSC-CHBEM2N
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- 高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
- ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
- 側面刃がありませんので、側面切削には使用できません。
■切削条件
| 被削材 | 高硬度鋼 （40～55HRC） | 高硬度鋼 （55～60HRC） | 高硬度鋼 （60～65HRC） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 先端R | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | ||||||
| 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | |
| 1 | 1,740 | 3,670 | 23,900 | 43,000 | 1,080 | 2,620 | 17,500 | 36,600 | 1,000 | 1,940 | 15,300 | 28,600 |
| 1.5 | 1,730 | 3,430 | 15,900 | 28,600 | 1,080 | 2,570 | 11,700 | 24,400 | 950 | 1,880 | 10,200 | 19,100 |
| 2 | 1,590 | 3,280 | 11,900 | 21,500 | 1,020 | 2,510 | 8,800 | 18,300 | 930 | 1,820 | 7,600 | 14,300 |
| 3 | 1,390 | 2,860 | 8,000 | 14,300 | 890 | 2,200 | 5,800 | 12,200 | 840 | 1,670 | 5,100 | 9,500 |
| 5 | 1,130 | 2,530 | 4,800 | 8,600 | 700 | 1,910 | 3,500 | 7,300 | 700 | 1,440 | 3,100 | 5,700 |
| 加工内容 | Ad | Pf | Ad | Pf | Ad | Pf | ||||||
| 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | |
| 粗加工 | ≦0.1D | ≦0.08D | ≦0.3D | ≦0.24D | ≦0.07D | ≦0.05D | ≦0.21D | ≦0.15D | ≦0.07D | ≦0.05D | ≦0.21D | ≦0.15D |
| 仕上加工 | ≦0.03D | ≦0.02D | ≦0.1D | ≦0.05D | ≦0.02D | ≦0.01D | ≦0.05D | ≦0.05D | ≦0.02D | ≦0.01D | ≦0.05D | ≦0.05D |

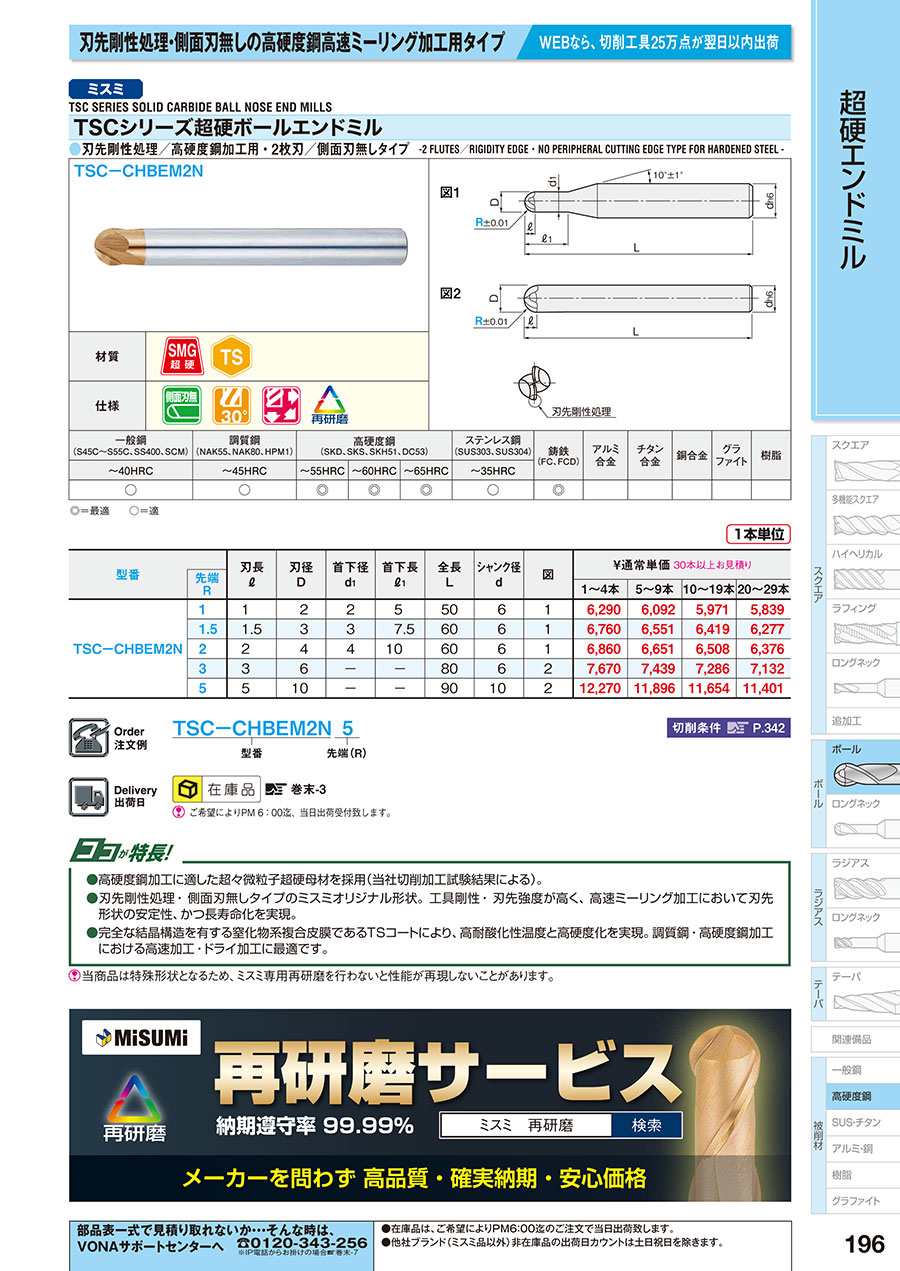

カタログ
