XACシリーズ超硬ハイヘリカルエンドミル 高硬度鋼加工用/多刃/45゜ネジレ/レギュラータイプ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 3,380円～45,390円
- 税込単価
- 3,718円～49,929円
【特長】・高硬度鋼の加工用に剛性を高めた工具形状に設計・すくい角を大きく設計さ...
詳細情報を確認する規格・仕様：
- TiAlN
- 高硬度鋼
- 多刃（5～）
- 加工用途（加工形状）
- 平面 / 側面 / 傾斜切り込み
- 工具材質
- 超硬
- ねじれ角
- 強ネジレ(45～60°)
- コーティング
- 鋼用
- 標準/追加工区分
- メーカー標準品
- コーナー形状
- アタリ付き
- CAM・工具管理ソフト用データ
- tebis / Zoller
- CADデータ有無 (2D/3D)
- 2D/3D
- ●在庫品 □製作品
- ●
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が9型番あります。
外形図
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,380円 ( 3,718円 ) | 在庫品1日目当日出荷可能 |
4,600円 ( 5,060円 ) | 在庫品1日目当日出荷可能 |
6,170円 ( 6,787円 ) | 在庫品1日目当日出荷可能 |
7,790円 ( 8,569円 ) | 在庫品1日目当日出荷可能 |
12,190円 ( 13,409円 ) | 在庫品1日目当日出荷可能 |
11,920円 ( 13,112円 ) | 在庫品1日目当日出荷可能 |
20,500円 ( 22,550円 ) | 在庫品1日目当日出荷可能 |
17,460円 ( 19,206円 ) | 在庫品1日目当日出荷可能 |
45,390円 ( 49,929円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・高硬度鋼の加工用に剛性を高めた工具形状に設計
・すくい角を大きく設計されているため、切削速度が上がらない機械でもご利用可能
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
規格・価格
納期
特徴・使用例
仕様・概要
●高硬度鋼の加工用に剛性を高めた工具形状に設計されています。
●TSC−MSXRと比べてすくい角が大きい為、切削速度が上がらない機械でもご利用いただけます。
推奨切削条件
型番 XAC-MSXR
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- 高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
- ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
- Z方向に加工する場合は、送り速度を1/3以下でご使用ください。
- 標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
- 側面切削はダウンカットでご使用ください。
- 側面加工でビビリが生じた場合は切削条件を下げてご使用ください。
- 標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。
■側面切削条件
| 被削材 | 高硬度鋼 （40～55HRC） | 高硬度鋼 （55～60HRC） | 高硬度鋼 （60～65HRC） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | |||||||
| 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | ||
| 1 | 650 | 1,660 | 22,300 | 50,000 | 380 | 1,140 | 17,200 | 40,700 | 270 | 800 | 13,700 | 32,100 | |
| 1.5 | 660 | 1,940 | 14,900 | 37,800 | 400 | 1,190 | 11,500 | 27,200 | 280 | 830 | 9,100 | 21,400 | |
| 2 | 660 | 1,940 | 11,100 | 28,300 | 400 | 1,190 | 8,600 | 20,400 | 280 | 830 | 6,800 | 16,100 | |
| 2.5 | 680 | 2,010 | 8,900 | 22,700 | 410 | 1,230 | 6,900 | 16,300 | 290 | 860 | 5,500 | 12,900 | |
| 3 | 680 | 2,010 | 7,400 | 18,900 | 410 | 1,230 | 5,700 | 13,600 | 290 | 860 | 4,600 | 10,700 | |
| 3.5 | 680 | 2,010 | 6,400 | 16,200 | 420 | 1,290 | 4,900 | 11,600 | 290 | 880 | 3,900 | 9,200 | |
| 4 | 700 | 2,070 | 5,600 | 14,200 | 420 | 1,290 | 4,300 | 10,200 | 290 | 880 | 3,400 | 8,000 | |
| 4.5 | 850 | 2,500 | 5,000 | 12,600 | 500 | 1,400 | 3,800 | 9,100 | 340 | 1,000 | 3,000 | 7,100 | |
| 5 | 950 | 2,900 | 4,500 | 11,300 | 550 | 1,600 | 3,400 | 8,100 | 380 | 1,110 | 2,700 | 6,400 | |
| 5.5 | 1,050 | 3,070 | 4,100 | 10,300 | 630 | 1,750 | 3,100 | 7,400 | 420 | 1,250 | 2,500 | 5,800 | |
| 6 | 1,050 | 3,070 | 3,700 | 9,400 | 630 | 1,900 | 2,900 | 6,800 | 450 | 1,340 | 2,300 | 5,400 | |
| 8 | 1,050 | 3,120 | 2,800 | 7,100 | 610 | 1,900 | 2,100 | 5,100 | 430 | 1,320 | 1,700 | 4,000 | |
| 10 | 1,020 | 3,070 | 2,200 | 5,700 | 610 | 1,870 | 1,700 | 4,100 | 440 | 1,290 | 1,400 | 3,200 | |
| 12 | 1,020 | 2,940 | 1,900 | 4,700 | 590 | 1,800 | 1,400 | 3,400 | 400 | 1,260 | 1,100 | 2,700 | |
| 14 | 900 | 2,500 | 1,600 | 4,000 | 530 | 1,650 | 1,200 | 2,900 | 350 | 1,080 | 1,000 | 2,300 | |
| 16 | 770 | 2,310 | 1,400 | 3,500 | 480 | 1,500 | 1,100 | 2,500 | 350 | 1,080 | 900 | 2,000 | |
| 18 | 770 | 2,310 | 1,200 | 3,100 | 480 | 1,500 | 1,000 | 2,300 | 350 | 1,080 | 800 | 1,800 | |
| 20 | 710 | 2,210 | 1,100 | 2,800 | 450 | 1,440 | 900 | 2,000 | 350 | 1,080 | 700 | 1,600 | |
| 22 | 710 | 2,210 | 1,000 | 2,600 | 450 | 1,440 | 800 | 1,900 | 350 | 1,080 | 600 | 1,500 | |
| 25 | 710 | 2,210 | 900 | 2,300 | 450 | 1,440 | 700 | 1,600 | 350 | 1,080 | 500 | 1,300 | |
| 30 | 710 | 2,100 | 700 | 1,900 | 450 | 1,440 | 600 | 1,400 | 350 | 1,080 | 500 | 1,100 | |
| Ad | ≦1.5D | ≦1.5D | ≦1.5D | ||||||||||
| Rd | 標準 | ≦0.05D | ≦0.05D | ≦0.05D | |||||||||
| 高速 | ≦0.02D | ≦0.02D | ≦0.02D | ||||||||||

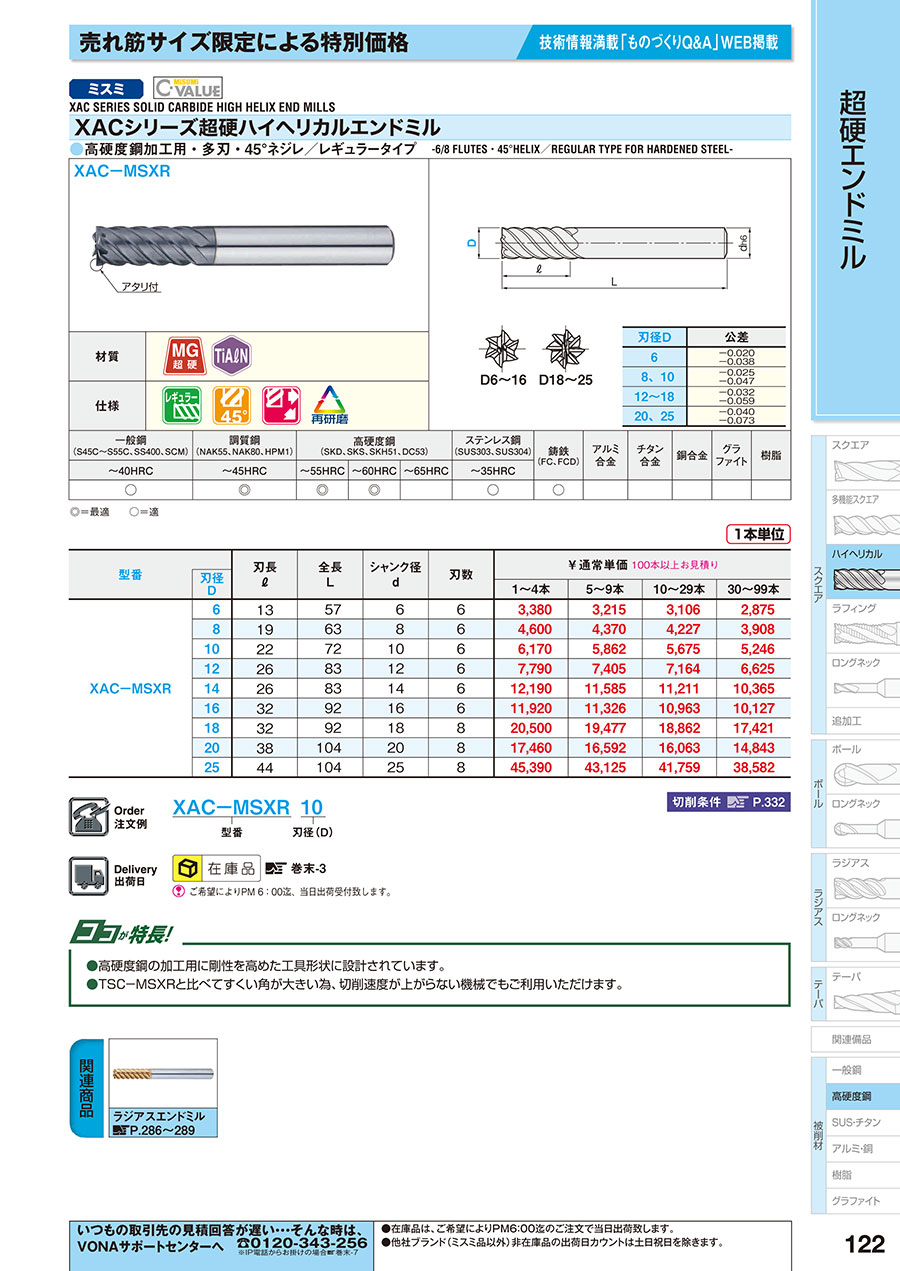

カタログ
