ミスミ

ＴＳコート超硬面取り用エンドミル 3枚刃/ショートタイプ

ＴＳコート超硬面取り用エンドミル 3枚刃/ショートタイプ
  • ＴＳコート超硬面取り用エンドミル 3枚刃/ショートタイプ
  • TSC-MEM3S8-90
  • TSC-MEM3S8-90
通常単価(税別)
5,870円～11,670円
税込単価
6,457円～12,837円
通常出荷日：在庫品1日目当日出荷可能

【特長】・面取り加工に最適（先端に切れ刃がないため、V溝加工はできません）。・外周刃付きのため、傾斜輪...

詳細を確認
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

納期



仕様・概要


●面取り加工に最適です（先端に切れ刃がないため、V溝加工はできません）。
●外周刃付きのため、傾斜輪郭・ヘリカル切削が可能です。
●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコーティングにより、長寿命を実現、高速加工・ドライ加工に最適です。
●3枚刃形状により、2枚刃タイプより送りを1.5倍まで上げられます。
●外周刃にネジレが付いているため、上図のような加工が可能です。
●バリ取り用工具としても使用できます。

ＴＳコート超硬面取り用エンドミル　３枚刃／ショートタイプ:関連画像

推奨切削条件

XAL・TSCシリーズ超硬面取り用エンドミルによる切削

切削条件
・穴面取りを行う場合は下記の面取り条件で送りを50％でご使用下さい。
・機械、チャックは剛性のある精度の高いものをご使用ください。
・切削油は被削材に適したものを選定してください。
・ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
・エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
・刃の根本付近を使用した場合の加工条件です。


型番 TSC-MEM3S

被削材機械構造用炭素鋼
（S45C～S55C）		合金工具鋼
（SKD、SUS、SCM）		アルミ合金
（A5052等）
刃径D送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）		送り速度
（mm/min）		回転速度
（min-1）
31,2909,6007208,0001,72519,200
49757,2005406,0001,29014,400
66454,8003604,0008709,600
86453,6002703,0008707,200
106152,9002102,4007955,800
125702,4001802,0007654,800
164501,8001501,5006003,600
Ad≦0.3D

型番リスト

表示件数
  • 1
    • 型番
    TSC-MEM3S3-90
    TSC-MEM3S4-90
    TSC-MEM3S6-90
    TSC-MEM3S8-90
    TSC-MEM3S10-90
    TSC-MEM3S12-90

    大径（D）

    (mm)

    シャンクサイズ

    全長

    (mm)

    刃長（ℓ）

    (mm)

    先端芯厚

    		最小発注数量
    3
    3
    50
    6
    0.3
    1個
    4
    4
    50
    8
    0.4
    1個
    6
    6
    50
    12
    0.6
    1個
    8
    8
    55
    16
    0.8
    1個
    10
    10
    65
    20
    1
    1個
    12
    12
    75
    24
    1.2
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,870円
    ( 6,457円 )
    在庫品1日目当日出荷可能
    6,320円
    ( 6,952円 )
    在庫品1日目当日出荷可能
    6,640円
    ( 7,304円 )
    在庫品1日目当日出荷可能
    7,460円
    ( 8,206円 )
    在庫品1日目当日出荷可能
    8,530円
    ( 9,383円 )
    在庫品1日目当日出荷可能
    11,670円
    ( 12,837円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・面取り加工に最適（先端に切れ刃がないため、V溝加工はできません）。
    ・外周刃付きのため、傾斜輪郭・ヘリカル切削が可能
    ・3枚刃形状により、2枚刃タイプより送り速度を1.5倍まで向上可能
    ・外周刃にネジレが付きタイプ
    ・バリ取り用工具としても使用可能
    ・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮

    ご注意

    • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
      詳細は「切削工具データダウンロードサービス」ページからご確認ください。

    使用方法

    使用例

    ＴＳコート超硬面取り用エンドミル　３枚刃／ショートタイプ:関連画像

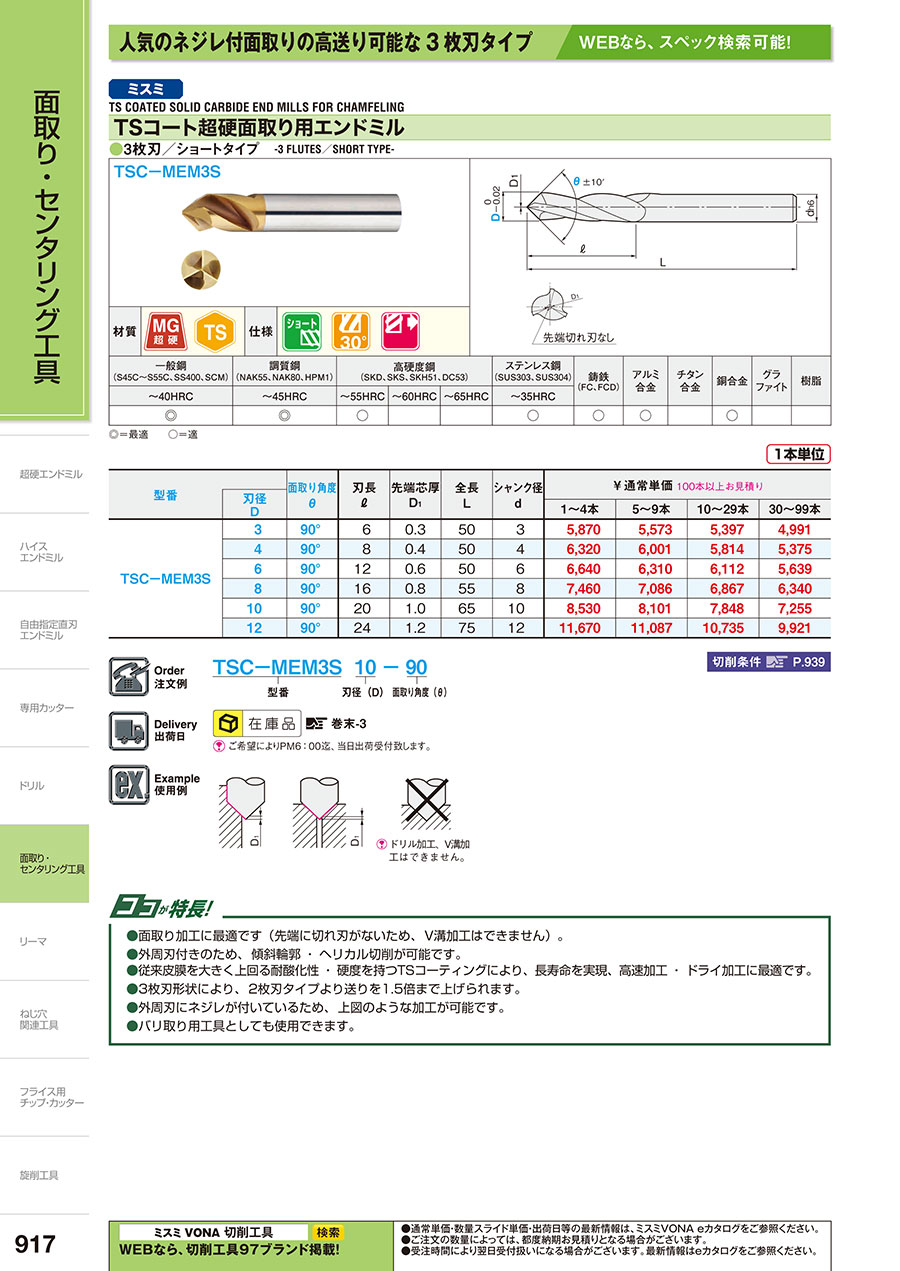

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    FM-917

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ＴＳコート超硬面取り用エンドミル 3枚刃/ショートタイプのレビュー
    4.3平均満足度：4.38件のレビュー
    面取り
    4
    満足度：4.02021/08/26
    ドリル穴の面取りなど 深さでC面大きさきまるので 非常につかいやすいです
    2人が参考にしています。
    面取り
    4
    満足度：4.02021/08/26
    面とりが容易にできますし 深さで調整できるので 重宝してます いろんな用途でつかえます
    1人が参考にしています。
    面とり
    4
    満足度：4.02021/08/26
    入れ子の面取り加工や 逃がし加工に てきしており 何回もつかえるし 汎用でできるので
    1人が参考にしています。
    SUS304の面取り加工
    5
    満足度：5.02020/01/19
    SUS304の面取り加工はいつもこれを使わせてもらっています。 3枚刃なので今まで使っていた物より送りを速くしてもきれい...もっと読む
    1人が参考にしています。
    面取り加工
    5
    満足度：5.02019/01/12
    切削性がよく面精度もきれいに仕上がりました。 いろいろな素材に使用しましたが問題なく加工できました。
    1人が参考にしています。
    8件全て見る

    よくあるご質問（FAQ）

    Qφ2の穴にC0.25の面取りを行なっているが、TSC-MEM3S6-90の寿命が短い様に感じる。条件設定は問題ないか？
    A
    切削条件は刃径φ6で選択ではなく、加工径φ2.5～φ3の切削条件をお薦め致します。
