ミスミ

TSCシリーズ超硬ラフィングエンドミル 45°ネジレ/ファインピッチ/ロングシャンク/レギュラー

数量スライド割引
一部当日出荷可能

3.5

平均満足度3.5

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

【特長】・45°ネジレの採用により、高速回転加工が可能・ファインピッチニック採...

詳細情報を確認する

規格・仕様：

TS
一般鋼
R（レギュラー）

工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
コーナー形状
C面
刃径公差
±0.06

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が26型番あります。

外形図
型番リスト
詳細情報

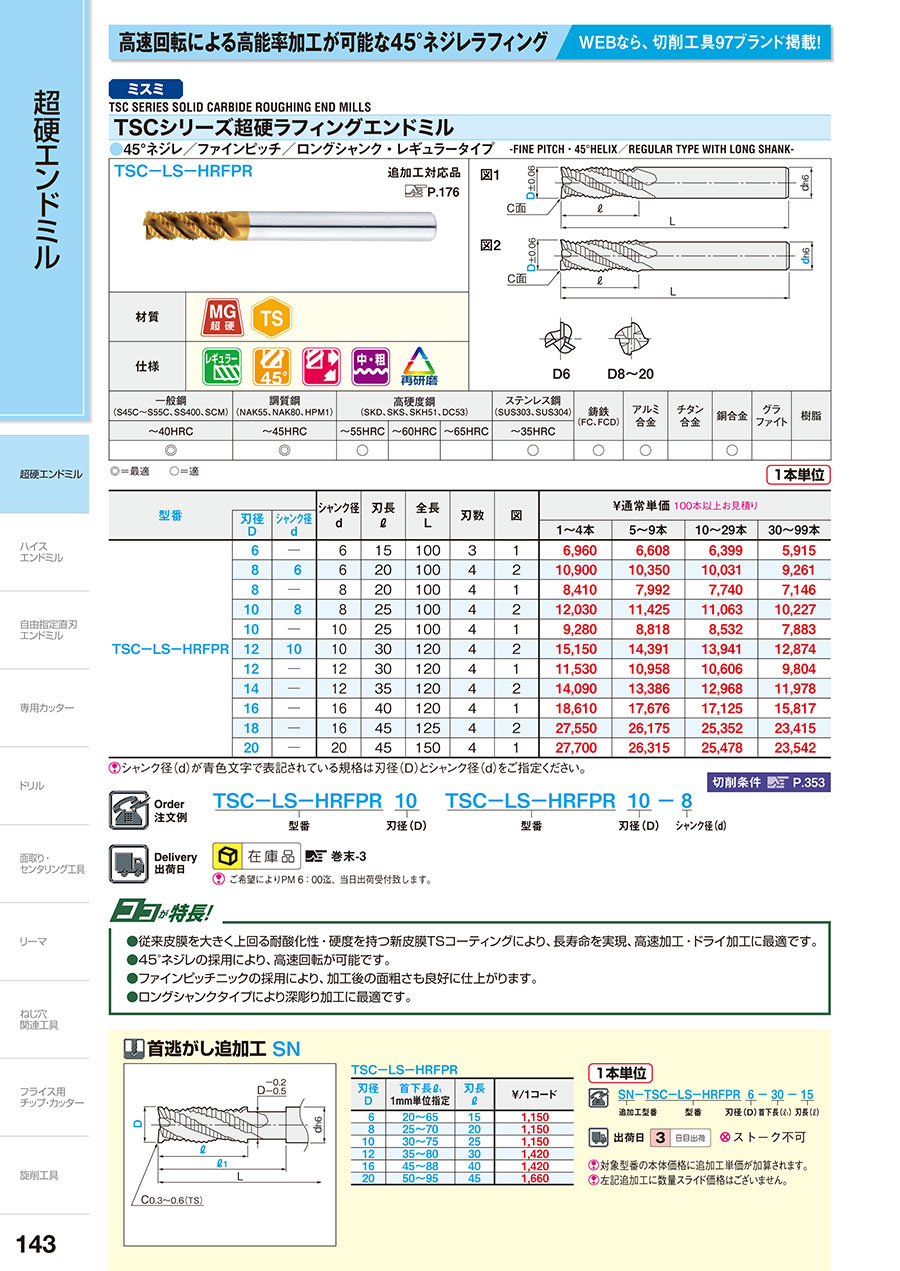

カタログ

外形図

ＴＳコート超硬ラフィングエンドミル　４５°ネジレ・ファインピッチ／ロングシャンク・レギュラータイプ:関連画像

型番リスト

表示件数

型番

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃数

(枚)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 傾斜切り込み	追加工（首逃しのみ）	6	3	15	20 ～ 65	6	100	-	-	5.5～5.8	1	□	1個
平面 / 側面 / 傾斜切り込み	追加工（首逃しのみ）	8	4	20	25 ～ 70	8	100	-	-	7.5～7.8	1	□	1個
平面 / 側面 / 傾斜切り込み	追加工（首逃しのみ）	10	4	25	30 ～ 75	10	100	-	-	9.5～9.8	1	□	1個
平面 / 側面 / 傾斜切り込み	追加工（首逃しのみ）	12	4	30	35 ～ 80	12	120	-	-	11.5～11.8	1	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	3	15	-	6	100	-	-	-	1	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	4	20	-	8	100	-	-	-	1	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	4	20	-	6	100	-	-	-	2	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	4	25	-	10	100	-	-	-	1	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	4	25	-	8	100	-	-	-	2	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	4	30	-	12	120	-	-	-	1	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	4	30	-	10	120	-	-	-	2	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	14	4	35	-	12	120	-	-	-	2	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	16	4	40	-	16	120	-	-	-	1	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	18	4	45	-	16	125	-	-	-	2	□	1個
平面 / 側面 / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	20	4	45	-	20	150	-	-	-	1	□	1個
平面 / 側面 / 溝 / 傾斜切り込み	メーカー標準品	6	3	15	-	6	100	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	8	4	20	-	8	100	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	8	4	20	-	6	100	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	10	4	25	-	10	100	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	10	4	25	-	8	100	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	12	4	30	-	12	120	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	12	4	30	-	10	120	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	14	4	35	-	12	120	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	16	4	40	-	16	120	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	18	4	45	-	16	125	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 傾斜切り込み	メーカー標準品	20	4	45	-	20	150	tebis / Zoller	2D/3D	-	1	●	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
7,310円 ( 8,041円 )	在庫品1日目当日出荷可能
8,830円 ( 9,713円 )	在庫品1日目当日出荷可能
11,450円 ( 12,595円 )	在庫品1日目当日出荷可能
9,740円 ( 10,714円 )	在庫品1日目当日出荷可能
12,630円 ( 13,893円 )	在庫品1日目当日出荷可能
12,110円 ( 13,321円 )	在庫品1日目当日出荷可能
15,910円 ( 17,501円 )	在庫品1日目当日出荷可能
14,790円 ( 16,269円 )	在庫品1日目当日出荷可能
19,540円 ( 21,494円 )	在庫品1日目当日出荷可能
28,930円 ( 31,823円 )	在庫品1日目当日出荷可能
29,090円 ( 31,999円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・45°ネジレの採用により、高速回転加工が可能
・ファインピッチニック採用で粗・中粗加工が可能なラフィングエンドミル
・ロングシャンクタイプにより深彫り加工に最適
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

納期

特徴・使用例

仕様・概要

●従来皮膜を大きく上回る耐酸化性・硬度を持つ新皮膜ＴＳコーティングにより、長寿命を実現、高速加工・ドライ加工に最適です。
●45°ネジレの採用により、高速回転が可能です。
●ファインピッチニックの採用により、加工後の面粗さも良好に仕上がります。
●ロングシャンクタイプにより深彫り加工に最適です。

推奨切削条件

型番 TSC-LS-HRFPR

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
ダウンカットでご使用ください。ビビリが生じた場合は切削条件を下げてご使用ください。

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	680	11,500	420	8,500	330	7,100
4	680	9,500	420	7,100	330	6,000
5	680	8,100	430	6,000	330	5,000
6	680	7,500	430	5,600	340	4,700
7	770	6,400	480	4,700	380	4,000
8	770	5,600	480	4,200	380	3,500
9	770	5,000	480	3,700	380	3,100
10	770	4,500	480	3,300	380	2,800
11	770	4,100	490	3,100	380	2,500
12	760	3,700	490	2,800	380	2,300
13	720	3,500	430	2,500	360	2,200
14	660	3,200	420	2,400	330	2,000
16	720	2,800	370	2,100	300	1,800
18	640	2,500	310	1,800	260	1,600
20	570	2,200	300	1,700	230	1,400
Ad	≦0.4D		≦0.4D		≦0.3D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	900	15,900	660	10,600	520	8,900
4	900	11,900	660	8,800	520	7,500
5	900	9,500	660	7,400	520	6,300
6	900	9,300	660	6,900	520	5,800
7	1,200	8,000	750	5,900	600	5,000
8	1,200	7,000	750	5,200	600	4,400
9	1,200	6,200	750	4,600	600	3,900
10	1,200	5,600	750	4,100	600	3,500
11	1,200	5,100	750	3,800	600	3,200
12	1,200	4,700	750	3,400	600	2,900
13	1,100	4,300	690	3,200	560	2,700
14	1,030	4,000	640	3,000	520	2,500
16	900	3,500	560	2,600	460	2,200
18	800	3,100	500	2,300	390	1,900
20	720	2,800	450	2,100	370	1,800
Ad	≦1.5D		≦1.5D		≦1.5D
Rd	≦0.3D		≦0.3D		≦0.2D

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
