ミスミ

XACシリーズ超硬ラフィングエンドミル ファインピッチ/レギュラータイプ

XACシリーズ超硬ラフィングエンドミル ファインピッチ/レギュラータイプ
  • XACシリーズ超硬ラフィングエンドミル ファインピッチ/レギュラータイプ
  • XAC-RFPR6
  • XAC-RFPR6
通常単価(税別)
3,960円～13,140円
税込単価
4,356円～14,454円
通常出荷日：在庫品1日目当日出荷可能

【特長】・切りくず排出性に優れているため、高速切削や溝切削にも最適・ファインピッチニック採用で粗・中粗...

詳細を確認
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が7型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

外形図



ＸＡＣシリーズ超硬ラフィングエンドミル　ファインピッチ／レギュラータイプ:関連画像

型番リスト

表示件数
  • 1
    • 型番
    XAC-RFPR6
    XAC-RFPR8
    XAC-RFPR10
    XAC-RFPR12
    XAC-RFPR14
    XAC-RFPR16
    XAC-RFPR20

    加工用途（加工形状）

    刃径

    (mm)

    刃数

    (枚)

    刃長

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    刃径公差

    		最小発注数量
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    6
    3
    16
    6
    57
    0～-0.058
    1個
    平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
    8
    3
    16
    8
    63
    0～-0.058
    1個
    平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
    10
    4
    22
    10
    72
    0～-0.070
    1個
    平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
    12
    4
    26
    12
    83
    0～-0.070
    1個
    平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
    14
    4
    26
    14
    83
    0～-0.070
    1個
    平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
    16
    4
    32
    16
    92
    0～-0.070
    1個
    平面 / 側面 / 突っ込み（Z送り） / 傾斜切り込み
    20
    4
    38
    20
    104
    0～-0.084
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,960円
    ( 4,356円 )
    在庫品1日目当日出荷可能
    4,040円
    ( 4,444円 )
    在庫品1日目当日出荷可能
    4,810円
    ( 5,291円 )
    在庫品1日目当日出荷可能
    5,720円
    ( 6,292円 )
    在庫品1日目当日出荷可能
    8,800円
    ( 9,680円 )
    在庫品1日目当日出荷可能
    9,170円
    ( 10,087円 )
    在庫品1日目当日出荷可能
    13,140円
    ( 14,454円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・切りくず排出性に優れているため、高速切削や溝切削にも最適
    ・ファインピッチニック採用で粗・中粗加工が可能なラフィングエンドミル
    ・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

    ご注意

    • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
      詳細は「切削工具データダウンロードサービス」ページからご確認ください。
    技術情報

    規格・価格

    納期



    特徴・使用例

    仕様・概要


    ●切りくず排出性に優れているため、高速切削や溝切削にも最適です。
    ●    ファインピッチニックの採用により、加工後の面粗さも良好に仕上がります。

    推奨切削条件

    型番 XAC-RFPR

    XACシリーズ超硬ラフィングエンドミル ファインピッチ/レギュラータイプ 推奨切削条件
    • 機械、チャックは剛性のある精度の高いものをご使用ください。
    • 切削油は被削材に適したものを選定してください。
    • ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
    • エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
    • 標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
    • 側面切削はダウンカットでご使用ください。
    • 側面加工でビビリが生じた場合は切削条件を下げてご使用ください。
    • 首逃がしエンドミルは下記条件でご使用ください。

    ■溝切削条件

    被削材機械構造用炭素鋼
    （S45C～S55C）    		合金工具鋼
    （SKD、SCM、SUS）    		調質鋼（35～40HRC）
    （HPM、NAK）
    刃径D送り速度
    （mm/min）    		回転速度
    （min-1）    		送り速度
    （mm/min）    		回転速度
    （min-1）    		送り速度
    （mm/min）    		回転速度
    （min-1）
    33406,8002405,5001904,800
    43405,1002304,1001903,600
    53404,5002403,6001703,100
    63404,0002403,3001902,800
    73903,5002702,8002102,400
    83802,9002702,5002102,100
    94002,7002902,2002301,800
    103902,4002802,0002301,700
    114002,2002701,7002301,500
    123902,0002801,6002201,400
    133501,8002501,4002101,300
    143301,7002501,4001901,200
    162901,5002101,2001601,000
    182701,4001901,1001601,000
    202301,2001801,000140900
    Ad≦0.4D≦0.4D≦0.3D


    ■側面切削条件

    被削材機械構造用炭素鋼
    （S45C～S55C）    		合金工具鋼
    （SKD、SCM、SUS）    		調質鋼（35～40HRC）
    （HPM、NAK）
    刃径D送り速度
    （mm/min）    		回転速度
    （min-1）    		送り速度
    （mm/min）    		回転速度
    （min-1）    		送り速度
    （mm/min）    		回転速度
    （min-1）
    35308,5003706,9002905,900
    45306,4003705,2002904,500
    55305,6003704,5002904,200
    65305,0003704,1002903,500
    76004,3004203,5003303,000
    86003,7004203,1003302,600
    96103,3004402,7003602,300
    106103,0004402,5003602,100
    116102,7004402,2003601,900
    126102,5004402,0003601,800
    135602,3004001,8003201,600
    145102,1004001,8003001,500
    164601,9003301,5002601,300
    184101,7003101,4002401,200
    203701,5002601,2002201,100
    Ad≦1.5D≦1.5D≦1.5D
    Rd≦0.3D≦0.3D≦0.2D

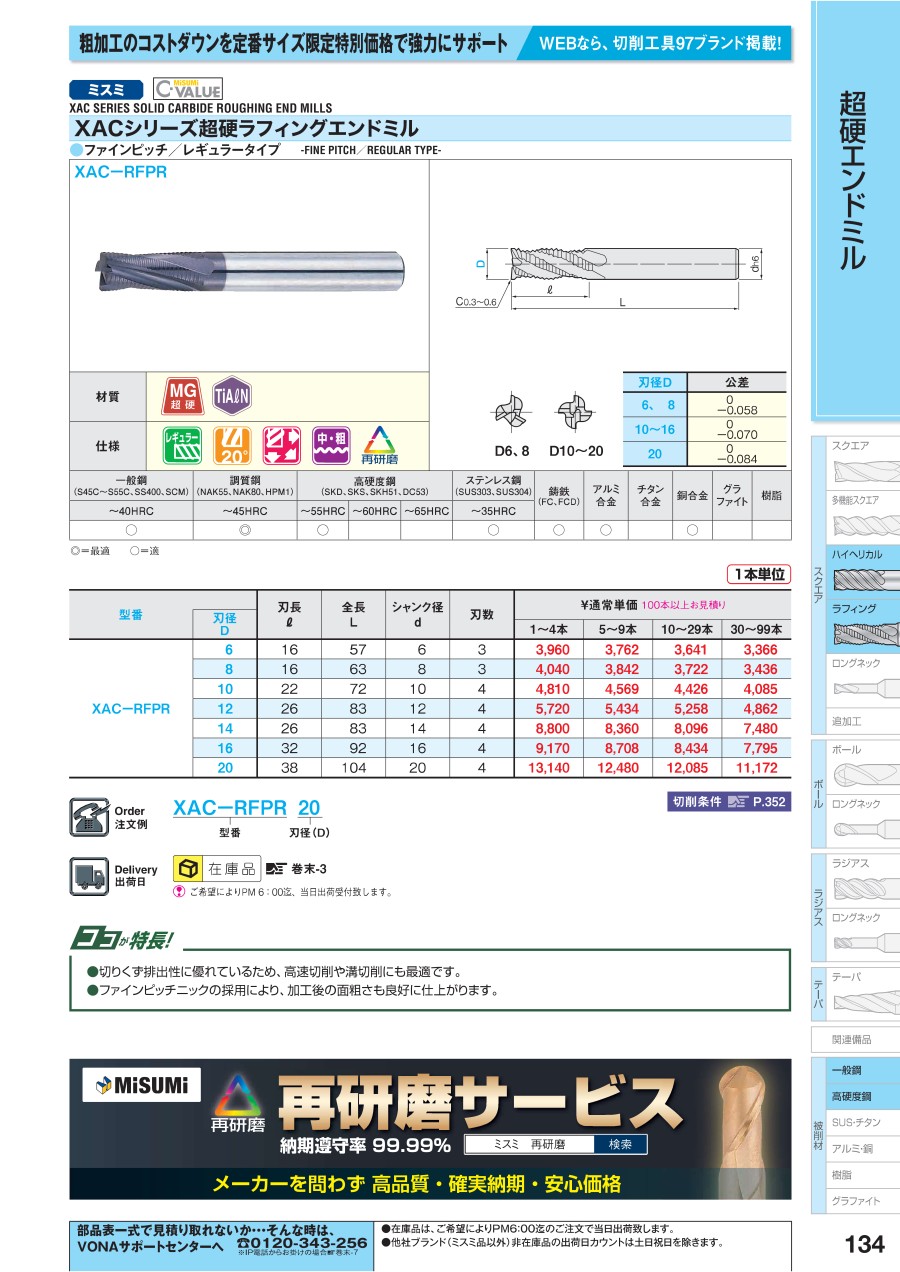

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    FM-134

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    XACシリーズ超硬ラフィングエンドミル ファインピッチ/レギュラータイプのレビュー
    4.6平均満足度：4.618件のレビュー
    ss400
    5
    満足度：5.02020/04/27
    側面をコの字に削りました。 回転4000送り800深さ20ｍｍ加工しました。 負荷なくサクサク削れました。
    2人が参考にしています。
    切削
    4
    満足度：4.02021/11/30
    価格が手頃なので使用しています。負荷のかかる加工でも欠損せずに削れるので使いやすいです。納期も早いので助かります。
    1人が参考にしています。
    あらどり
    4
    満足度：4.02023/04/10
    50Cなどの荒取りによく使います。結構速くできます加工時間短縮に役立っています。
    0人が参考にしています。
    A5052の荒引加工に使用しました。
    5
    満足度：5.02022/09/23
    A5052の荒引加工に使用しました。 切れ、耐久性共に良好です。 切粉のﾊｹも良好です。
    0人が参考にしています。
    マシニング加工
    5
    満足度：5.02022/06/09
    価格が手頃なので使用しています。 重切削の荒加工に使用しましたが問題なく加工出来ました。 主にダイス鋼の加工を行っていま...もっと読む
    0人が参考にしています。
