ミスミ

TSCシリーズ超硬ラジアスエンドミル 4枚刃/45゜ネジレ/スタブ/テーパネックタイプ

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 6,470円～32,540円

税込単価: 7,117円～35,794円

【特長】・ネガに刃付けされたラジアス、適正な芯厚、45°ネジレの組み合わせによ...

詳細情報を確認する

規格・仕様：

TS
高硬度鋼
4枚刃
B（スタブ）

工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
4
R精度 (μm)
±20
コーティング詳細
高硬度用(シリコン系)

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が5型番あります。

外形図
型番リスト
詳細情報

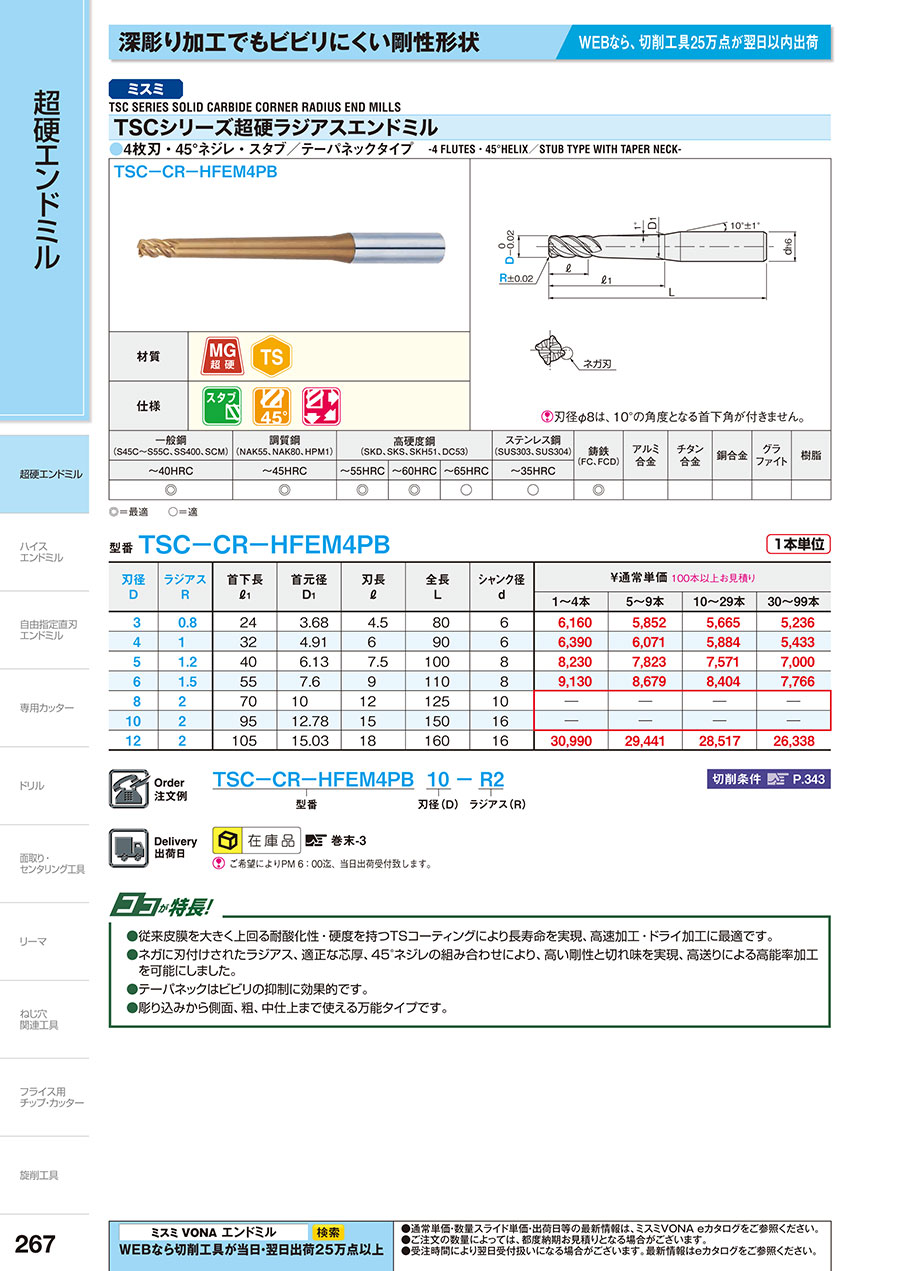

カタログ

外形図

ＴＳＣシリーズ超硬ラジアスエンドミル　４枚刃・４５゜ネジレ・スタブ／テーパネックタイプ:関連画像

型番リスト

表示件数

型番

加工用途（加工形状）

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

首部勾配

(°)

CADデータ有無

(2D/3D)

最小発注数量

平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	3	4.5	0.8	24	6	80	tebis / Zoller	1	2D/3D	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	4	6	1	32	6	90	tebis / Zoller	1	2D/3D	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	5	7.5	1.2	40	8	100	tebis / Zoller	1	2D/3D	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	6	9	1.5	55	8	110	tebis / Zoller	1	2D/3D	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	12	18	2	105	16	160	tebis / Zoller	1	2D/3D	1個

通常単価(税別) (税込単価)	通常出荷日

6,470円 ( 7,117円 )	在庫品1日目当日出荷可能
6,710円 ( 7,381円 )	在庫品1日目当日出荷可能
8,640円 ( 9,504円 )	在庫品1日目当日出荷可能
9,590円 ( 10,549円 )	在庫品1日目当日出荷可能
32,540円 ( 35,794円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・ネガに刃付けされたラジアス、適正な芯厚、45°ネジレの組み合わせにより、高い剛性と切れ味を実現、高送りによる高能率加工が可能
・テーパネックはビビリの抑制に効果的
・彫り込みから側面、粗、中仕上まで使える万能タイプ
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

納期

特徴・使用例

仕様・概要

●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコーティングにより長寿命を実現、高速加工・ドライ加工に最適です。
●ネガに刃付けされたラジアス、適正な芯厚、45°ネジレの組み合わせにより、高い剛性と切れ味を実現、高送りによる高能率加工を可能にしました。
●テーパネックはビビリの抑制に効果的です。
●彫り込みから側面、粗、中仕上まで使える万能タイプです。

■3枚刃と4枚刃の使い分け

使い分け基準	3枚刃	4枚刃
突っ込み加工	○	×
コーナー部、狭部の加工	○	△
送り速度	△	○
彫り込み	○	○

推奨切削条件

型番 TSC-CR-HFEM4PB

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。

被削材		機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SUS、SCM）				調質鋼（35～40HRC）（HPM、NAK）				高硬度鋼（40～60HRC）
刃径D		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）
刃径D		標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
2×R0.2・R0.5		2,530	4,200	5,750	9,550	2,140	3,440	5,350	8,600	1,520	2,470	4,750	7,700	350	800	2,400	5,200
3×R0.2・R0.8		2,890	4,830	3,800	6,350	2,420	3,910	3,550	5,750	1,790	2,890	3,200	5,150	400	900	1,600	3,450
4×R0.5・R1.0		3,080	5,130	2,850	4,750	2,550	4,130	2,650	4,300	1,830	2,930	2,400	3,850	450	950	1,200	2,600
5×R1.2		3,040	5,020	2,300	3,800	2,580	4,140	2,150	3,450	1,830	2,980	1,900	3,100	450	950	950	2,050
6×R0.5・R1.2		3,190	5,380	1,900	3,200	2,740	4,330	1,800	2,850	1,920	3,060	1,600	2,550	450	1,000	800	1,750
8×R2.0		3,250	5,380	1,450	2,400	2,760	4,390	1,350	2,150	1,920	3,120	1,200	1,950	450	1,000	600	1,300
10×R2.0		3,220	5,320	1,150	1,900	2,690	4,350	1,050	1,700	1,900	3,100	950	1,550	500	1,000	500	1,050
12×R2.0		3,040	5,120	950	1,600	2,630	4,240	900	1,450	1,830	2,970	800	1,300	450	950	400	850
16×R3.0		2,520	4,320	700	1,200	2,130	3,450	650	1,050	1,540	2,430	600	950	350	800	300	650
20×R3.0		2,000	3,460	550	950	1,830	2,820	550	850	1,300	1,950	500	750	300	600	250	500
Ad	標準	≦0.08D				≦0.08D				≦0.08D				≦0.04D
Ad	高速	≦0.06D				≦0.06D				≦0.06D				≦0.02D
Rd		≦0.2D				≦0.2D				≦0.2D				≦0.2D

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

ユニオンツール
HTNRS 4枚刃テーパネックラジアスエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックターボミルペンシルネック・コーナR付き ETMP4□□□-□□□-□□-TH
ミスミ
XALシリーズ超硬ラジアスエンドミル 4枚刃/45°ネジレ/ロングシャンク・ショートタイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
