ミスミ

TSCシリーズ超硬ロングネックラジアスエンドミル 4枚刃/ロングネックタイプ

数量スライド割引
一部当日出荷可能

4.1

平均満足度4.1

この商品のレビューをみる（7件）

通常単価(税別): -

税込単価: -

【特長】・ラジアス（R）精度±5μm（当社測定比）により、高精度な深彫り加工が...

詳細情報を確認する

規格・仕様：

TS
一般鋼
4枚刃

工具材質
超硬
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
刃数 (枚)
4
コーティング詳細
高硬度用(シリコン系)

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が139型番あります。

外形図
型番リスト
詳細情報

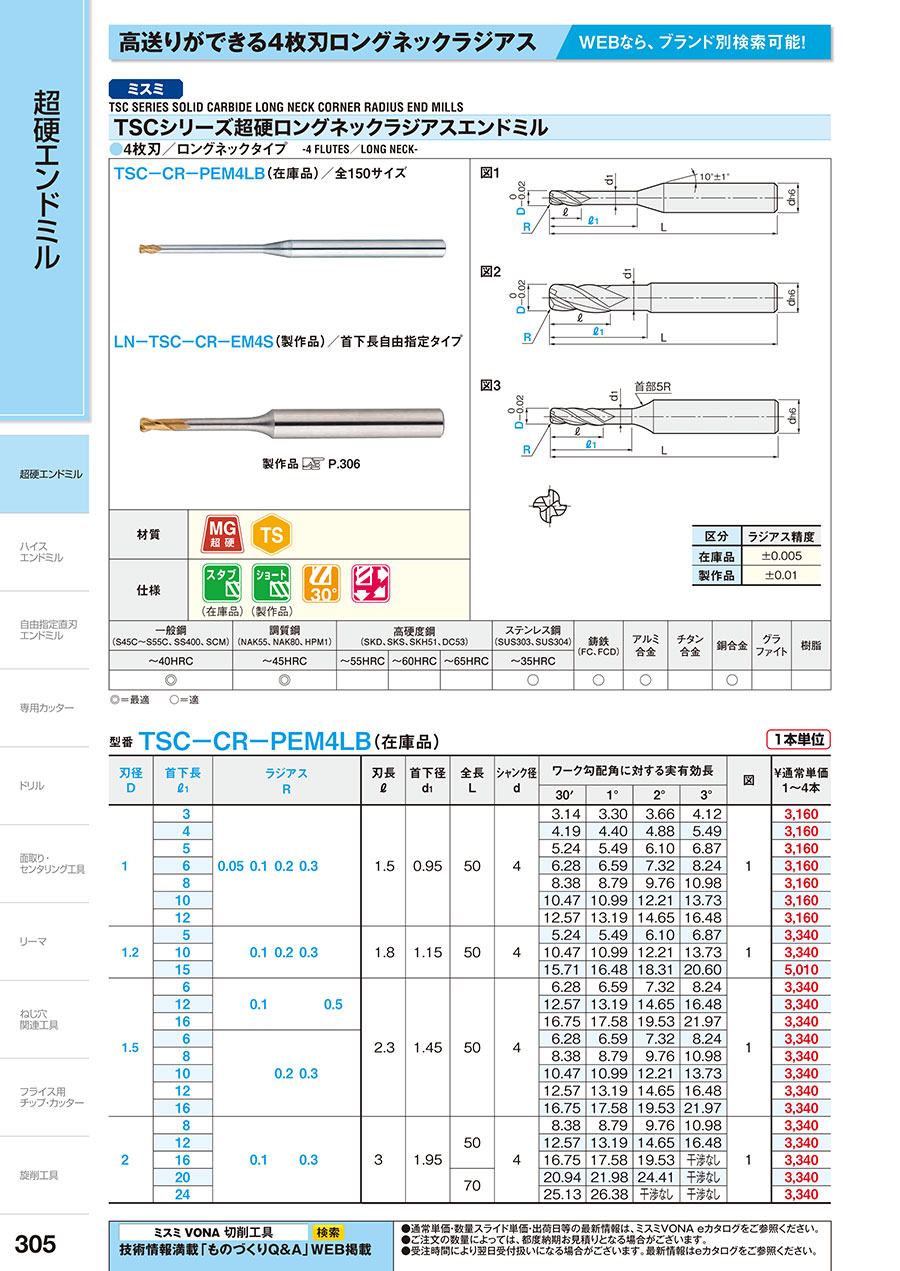

カタログ

外形図

ＴＳＣシリーズ超硬ロングネックラジアスエンドミル　４枚刃／ロングネックタイプ:関連画像

型番リスト

表示件数

型番

LN-TSC-CR-EM4S2-R0.5-[9-21/1]

LN-TSC-CR-EM4S3-R0.5-[11-21/1]

LN-TSC-CR-EM4S4-R0.5-[13-23/1]

LN-TSC-CR-EM4S5-R0.5-[17-25/1]

TSC-CR-PEM4LB1-3-R0.05

TSC-CR-PEM4LB1-3-R0.1

TSC-CR-PEM4LB1-3-R0.2

TSC-CR-PEM4LB1-4-R0.05

TSC-CR-PEM4LB1-4-R0.1

TSC-CR-PEM4LB1-4-R0.2

TSC-CR-PEM4LB1-4-R0.3

TSC-CR-PEM4LB1-5-R0.1

TSC-CR-PEM4LB1-5-R0.2

TSC-CR-PEM4LB1-5-R0.3

TSC-CR-PEM4LB1-6-R0.05

TSC-CR-PEM4LB1-6-R0.1

TSC-CR-PEM4LB1-6-R0.2

TSC-CR-PEM4LB1-6-R0.3

TSC-CR-PEM4LB1-8-R0.05

TSC-CR-PEM4LB1-8-R0.1

TSC-CR-PEM4LB1-8-R0.2

TSC-CR-PEM4LB1-8-R0.3

TSC-CR-PEM4LB1-10-R0.05

TSC-CR-PEM4LB1-10-R0.1

TSC-CR-PEM4LB1-10-R0.3

TSC-CR-PEM4LB1-12-R0.05

TSC-CR-PEM4LB1-12-R0.1

TSC-CR-PEM4LB1-12-R0.2

TSC-CR-PEM4LB1.2-5-R0.1

TSC-CR-PEM4LB1.2-5-R0.2

TSC-CR-PEM4LB1.2-10-R0.2

TSC-CR-PEM4LB1.2-10-R0.3

TSC-CR-PEM4LB1.2-15-R0.1

TSC-CR-PEM4LB1.2-15-R0.3

TSC-CR-PEM4LB1.5-6-R0.1

TSC-CR-PEM4LB1.5-6-R0.2

TSC-CR-PEM4LB1.5-6-R0.3

TSC-CR-PEM4LB1.5-6-R0.5

TSC-CR-PEM4LB1.5-8-R0.2

TSC-CR-PEM4LB1.5-8-R0.3

TSC-CR-PEM4LB1.5-10-R0.2

TSC-CR-PEM4LB1.5-10-R0.3

TSC-CR-PEM4LB1.5-12-R0.1

TSC-CR-PEM4LB1.5-12-R0.2

TSC-CR-PEM4LB1.5-12-R0.3

TSC-CR-PEM4LB1.5-12-R0.5

TSC-CR-PEM4LB1.5-16-R0.2

TSC-CR-PEM4LB1.5-16-R0.3

TSC-CR-PEM4LB1.5-16-R0.5

TSC-CR-PEM4LB2-8-R0.1

TSC-CR-PEM4LB2-8-R0.2

TSC-CR-PEM4LB2-8-R0.3

TSC-CR-PEM4LB2-8-R0.5

TSC-CR-PEM4LB2-10-R0.2

TSC-CR-PEM4LB2-10-R0.5

TSC-CR-PEM4LB2-12-R0.1

TSC-CR-PEM4LB2-12-R0.2

TSC-CR-PEM4LB2-12-R0.3

TSC-CR-PEM4LB2-12-R0.5

TSC-CR-PEM4LB2-16-R0.1

加工用途（加工形状）

被削材

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	追加工（首逃しのみ）	2	4	0.5	9 ～ 21	4	40	±10	-	-	1.95	-	-	-	-	3	□	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	追加工（首逃しのみ）	3	6	0.5	11 ～ 21	6	45	±10	-	-	2.9	-	-	-	-	3	□	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[○] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	追加工（首逃しのみ）	4	8	0.5	13 ～ 23	6	45	±10	-	-	3.8	-	-	-	-	3	□	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / 高硬度鋼～HRC55[○] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	追加工（首逃しのみ）	5	12	0.5	17 ～ 25	6	45	±10	-	-	4.8	-	-	-	-	3	□	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.05	3	4	50	±5	tebis / Zoller	2D/3D	0.95	3.14	3.3	3.66	4.12	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.1	3	4	50	±5	tebis / Zoller	2D/3D	0.95	3.14	3.3	3.66	4.12	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.2	3	4	50	±5	tebis / Zoller	2D/3D	0.95	3.14	3.3	3.66	4.12	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.05	4	4	50	±5	tebis / Zoller	2D/3D	0.95	4.19	4.4	4.88	5.49	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.1	4	4	50	±5	tebis / Zoller	2D/3D	0.95	4.19	4.4	4.88	5.49	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.2	4	4	50	±5	tebis / Zoller	2D/3D	0.95	4.19	4.4	4.88	5.49	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.3	4	4	50	±5	tebis / Zoller	2D/3D	0.95	4.19	4.4	4.88	5.49	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.1	5	4	50	±5	tebis / Zoller	2D/3D	0.95	5.24	5.49	6.1	6.87	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.2	5	4	50	±5	tebis / Zoller	2D/3D	0.95	5.24	5.49	6.1	6.87	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.3	5	4	50	±5	tebis / Zoller	2D/3D	0.95	5.24	5.49	6.1	6.87	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.05	6	4	50	±5	tebis / Zoller	2D/3D	0.95	6.28	6.59	7.32	8.24	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.1	6	4	50	±5	tebis / Zoller	2D/3D	0.95	6.28	6.59	7.32	8.24	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.2	6	4	50	±5	tebis / Zoller	2D/3D	0.95	6.28	6.59	7.32	8.24	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.3	6	4	50	±5	tebis / Zoller	2D/3D	0.95	6.28	6.59	7.32	8.24	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.05	8	4	50	±5	tebis / Zoller	2D/3D	0.95	8.38	8.79	9.76	10.98	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.1	8	4	50	±5	tebis / Zoller	2D/3D	0.95	8.38	8.79	9.76	10.98	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.2	8	4	50	±5	tebis / Zoller	2D/3D	0.95	8.38	8.79	9.76	10.98	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.3	8	4	50	±5	tebis / Zoller	2D/3D	0.95	8.38	8.79	9.76	10.98	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.05	10	4	50	±5	tebis / Zoller	2D/3D	0.95	10.47	10.99	12.21	13.73	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.1	10	4	50	±5	tebis / Zoller	2D/3D	0.95	10.47	10.99	12.21	13.73	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.3	10	4	50	±5	tebis / Zoller	2D/3D	0.95	10.47	10.99	12.21	13.73	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.05	12	4	50	±5	tebis / Zoller	2D/3D	0.95	12.57	13.19	14.65	16.48	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.1	12	4	50	±5	tebis / Zoller	2D/3D	0.95	12.57	13.19	14.65	16.48	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1	1.5	0.2	12	4	50	±5	tebis / Zoller	2D/3D	0.95	12.57	13.19	14.65	16.48	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.2	1.8	0.1	5	4	50	±5	tebis / Zoller	2D/3D	1.15	5.24	5.49	6.1	6.87	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.2	1.8	0.2	5	4	50	±5	tebis / Zoller	2D/3D	1.15	5.24	5.49	6.1	6.87	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.2	1.8	0.2	10	4	50	±5	tebis / Zoller	2D/3D	1.15	10.47	10.99	12.21	13.73	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.2	1.8	0.3	10	4	50	±5	tebis / Zoller	2D/3D	1.15	10.47	10.99	12.21	13.73	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.2	1.8	0.1	15	4	50	±5	tebis / Zoller	2D/3D	1.15	15.71	16.48	18.31	20.6	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.2	1.8	0.3	15	4	50	±5	tebis / Zoller	2D/3D	1.15	15.71	16.48	18.31	20.6	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.5	2.3	0.1	6	4	50	±5	tebis / Zoller	2D/3D	1.45	6.28	6.59	7.32	8.24	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.5	2.3	0.2	6	4	50	±5	tebis / Zoller	2D/3D	1.45	6.28	6.59	7.32	8.24	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.5	2.3	0.3	6	4	50	±5	tebis / Zoller	2D/3D	1.45	6.28	6.59	7.32	8.24	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.5	2.3	0.5	6	4	50	±5	tebis / Zoller	2D/3D	1.45	6.28	6.59	7.32	8.24	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.5	2.3	0.2	8	4	50	±5	tebis / Zoller	2D/3D	1.45	8.38	8.79	9.76	10.98	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.5	2.3	0.3	8	4	50	±5	tebis / Zoller	2D/3D	1.45	8.38	8.79	9.76	10.98	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.5	2.3	0.2	10	4	50	±5	tebis / Zoller	2D/3D	1.45	10.47	10.99	12.21	13.73	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.5	2.3	0.3	10	4	50	±5	tebis / Zoller	2D/3D	1.45	10.47	10.99	12.21	13.73	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.5	2.3	0.1	12	4	50	±5	tebis / Zoller	2D/3D	1.45	12.57	13.19	14.65	16.48	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.5	2.3	0.2	12	4	50	±5	tebis / Zoller	2D/3D	1.45	12.57	13.19	14.65	16.48	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.5	2.3	0.3	12	4	50	±5	tebis / Zoller	2D/3D	1.45	12.57	13.19	14.65	16.48	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.5	2.3	0.5	12	4	50	±5	tebis / Zoller	2D/3D	1.45	12.57	13.19	14.65	16.48	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.5	2.3	0.2	16	4	50	±5	tebis / Zoller	2D/3D	1.45	16.75	17.58	19.53	21.97	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.5	2.3	0.3	16	4	50	±5	tebis / Zoller	2D/3D	1.45	16.75	17.58	19.53	21.97	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	1.5	2.3	0.5	16	4	50	±5	tebis / Zoller	2D/3D	1.45	16.75	17.58	19.53	21.97	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	2	3	0.1	8	4	50	±5	tebis / Zoller	2D/3D	1.95	8.38	8.79	9.76	10.98	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	2	3	0.2	8	4	50	±5	tebis / Zoller	2D/3D	1.95	8.38	8.79	9.76	10.98	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	2	3	0.3	8	4	50	±5	tebis / Zoller	2D/3D	1.95	8.38	8.79	9.76	10.98	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	2	3	0.5	8	4	50	±5	tebis / Zoller	2D/3D	1.95	8.38	8.79	9.76	10.98	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	2	3	0.2	10	4	50	±5	tebis / Zoller	2D/3D	1.95	10.47	10.99	12.21	13.73	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	2	3	0.5	10	4	50	±5	tebis / Zoller	2D/3D	1.95	10.47	10.99	12.21	13.73	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	2	3	0.1	12	4	50	±5	tebis / Zoller	2D/3D	1.95	12.57	13.19	14.65	16.48	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	2	3	0.2	12	4	50	±5	tebis / Zoller	2D/3D	1.95	12.57	13.19	14.65	16.48	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	2	3	0.3	12	4	50	±5	tebis / Zoller	2D/3D	1.95	12.57	13.19	14.65	16.48	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	2	3	0.5	12	4	50	±5	tebis / Zoller	2D/3D	1.95	12.57	13.19	14.65	16.48	1	-	1個
平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	一般鋼[◎] / 調質鋼[◎] / ステンレス鋼[○] / 鋳鉄[○] / アルミ[○] / 銅[○]	メーカー標準品	2	3	0.1	16	4	50	±5	tebis / Zoller	2D/3D	1.95	16.75	17.58	19.53	干渉なし	1	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
- ( - )	15日目
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,320円 ( 3,652円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
5,260円 ( 5,786円 )	在庫品1日目当日出荷可能
5,260円 ( 5,786円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能
3,510円 ( 3,861円 )	在庫品1日目当日出荷可能

基本情報
規格・価格
特徴・使用例

基本情報

【特長】
・ラジアス（R）精度±5μm（当社測定比）により、高精度な深彫り加工が可能
・4枚刃形状の採用により、2枚刃と比べ高送り設定での加工が可能
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

納期

ＴＳＣシリーズ超硬ロングネックラジアスエンドミル　４枚刃／ロングネックタイプ:関連画像

特徴・使用例

仕様・概要

●ラジアス（R）精度±5μm（当社測定比）の高品質により、高精度な深彫り加工が可能になります。
●4枚刃形状の採用により、2枚刃と比べ高送り設定での加工が可能です。

ＴＳＣシリーズ超硬ロングネックラジアスエンドミル　４枚刃／ロングネックタイプ:関連画像

推奨切削条件

型番 TSC-CR-PEM4LB / LN-TSC-CR-EM4S

機械、チャックは剛性のある精度の高いものをご使用ください。
切削用は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。

■溝切削条件

被削材			機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	有効長	Ad（mm）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1	4	0.02～0.05	1,000	26,500	700	21,500	500	17,500
	6	0.01～0.025	670	23,900	470	19,400	330	15,800
	8	0.01～0.025	500	21,500	350	17,500	250	14,200
	10	0.005～0.014	400	19,400	280	15,800	200	12,800
	12	0.005～0.012	330	17,500	230	14,200	170	11,500
1.2	6	0.025～0.06	1,000	22,000	700	18,000	500	14,500
	8	0.012～0.03	750	19,800	530	16,200	380	13,100
	10	0.007～0.016	600	17,800	420	14,600	300	11,800
	12	0.007～0.016	500	16,000	350	13,100	250	10,600
	16	0.003～0.007	380	14,400	260	11,800	190	9,500
1.5	6	0.03～0.075	1,000	17,500	700	14,000	500	11,500
	8	0.016～0.038	1,000	17,500	700	14,000	500	11,500
	10	0.016～0.038	800	15,800	560	12,600	400	10,400
	12	0.016～0.038	670	14,200	470	11,300	330	9,400
	14	0.008～0.02	570	12,800	400	10,200	290	8,500
	16	0.007～0.01	500	11,500	350	9,200	250	7,700
	18	0.007～0.01	440	10,400	310	8,300	220	6,900
	20	0.003～0.009	400	9,400	280	7,500	200	6,200
2	6	0.04～0.1	1,000	13,000	700	10,500	500	8,900
	8	0.037～0.088	1,000	13,000	700	10,500	500	8,900
	10	0.037～0.088	1,000	13,000	700	10,500	500	8,900
	12	0.018～0.044	830	11,700	580	9,500	420	8,000
	14	0.018～0.044	710	10,500	500	8,600	360	7,200
	16	0.018～0.044	630	9,500	440	7,700	310	6,500
	18	0.01～0.025	560	8,600	390	6,900	280	5,900
	20	0.01～0.025	500	7,700	350	6,200	250	5,300
	25	0.008～0.021	400	6,900	280	5,600	200	4,800
	30	0.004～0.01	330	6,200	230	5,000	170	4,300
2.5	8	0.046～0.11	1,000	10,400	700	8,400	500	7,100
	12	0.046～0.11	1,000	10,400	700	8,400	500	7,100
	16	0.023～0.056	750	9,400	530	7,600	380	6,400
	20	0.023～0.056	600	8,500	420	6,800	300	5,800
	25	0.012～0.03	480	7,700	340	6,100	240	5,200
3	8	0.055～0.15	1,000	8,900	700	7,200	500	5,900
	12	0.055～0.132	1,000	8,900	700	7,200	500	5,900
	16	0.028～0.067	1,000	8,900	700	7,200	500	5,900
	20	0.028～0.067	800	8,000	560	6,500	400	5,300
	25	0.015～0.036	640	7,200	450	5,900	320	4,800
	30	0.015～0.036	530	6,500	370	5,300	270	4,300
	40	0.005～0.012	400	5,900	280	4,800	200	3,900
4	12	0.07～0.17	1,000	6,650	700	5,400	500	4,450
	16	0.045～0.15	1,000	6,650	700	5,400	500	4,450
	20	0.045～0.15	1,000	6,650	700	5,400	500	4,450
	30	0.023～0.076	670	6,000	470	4,900	330	4,000
	40	0.017～0.046	500	5,400	350	4,400	250	3,600
5	16	0.079～0.189	1,000	5,300	700	4,300	500	3,550
	25	0.079～0.189	1,000	5,300	700	4,300	500	3,550
	35	0.04～0.096	710	4,800	500	3,900	360	3,200
	50	0.022～0.052	500	4,300	350	3,500	250	2,900
6	20	0.079～0.189	1,000	4,450	700	3,600	500	2,950
	30	0.079～0.189	1,000	4,450	700	3,600	500	2,950
	40	0.04～0.096	750	4,000	530	3,200	380	2,700
	50	0.022～0.052	600	3,600	420	2,900	300	2,400

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

TSCシリーズ超硬ロングネックラジアスエンドミル 4枚刃/ロングネックタイプのレビュー

4.1平均満足度：4.17件のレビュー

星5
14%
星4
86%
星3
0%
星2
0%
星1
0%

ロング

満足度：4.02022/05/07

こちらロングなので電極等のかなり複雑な形状加工も容易にできますしいいですね

0人が参考にしています。

金型加工に使用しています

満足度：4.02022/01/25

金型加工に使用しています。材質は主にS55C、NAK80などで、たまに焼が入った材質も加工します。加工の際、材質、形状、...もっと読む

0人が参考にしています。

リブ

満足度：4.02021/12/11

3D形状の深いリブに加工しましたなんとかうまいこと切削できましたがかなり加工は難航しましたがエンドミルはよかったで...もっと読む

0人が参考にしています。

ロング

満足度：4.02020/04/22

深ほりがリブに適しておりますＮＡＫ材にて加工できます切れはＸＡＬに比べてよいです

0人が参考にしています。

金型の入子加工

満足度：4.02019/08/20

プラスチック金型の入子リブ加工に使用しています。ラジアスはある意味万能で使いやすいのですが、もう少し安くなると助かり...もっと読む

0人が参考にしています。

7件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 TSCシリーズ超硬ロングネックラジアスエンドミル 4枚刃/ロングネックタイプ	TSCシリーズ超硬ロングネックラジアスエンドミル 2枚刃ロングネックタイプ	MRCシリーズ超硬ロングネックラジアスエンドミル 4枚刃/ロングネックタイプ	XALシリーズ超硬ロングネックラジアスエンドミル 4枚刃/ロングネックタイプ	MRCシリーズ超硬ロングネックラジアスエンドミル 2枚刃/ロングネックタイプ	XALシリーズ超硬ロングネックラジアスエンドミル 2枚刃/ロングネックタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	3,490円 -	2,840円 -	2,720円 -	2,340円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
刃数(枚)	4	2	4	4	2	2
コーティング詳細	高硬度用(シリコン系)	高硬度用(シリコン系)	MRC	一般鋼用(AlCrNなど)	MRC	一般鋼用(AlCrNなど)
