TSCシリーズ超硬ラジアスエンドミル 4枚刃/45゜ネジレ/ショートタイプ
規格・仕様：
- TS
- 一般鋼
- 4枚刃
- S（ショート）
- 加工用途（加工形状）
- 平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
- 工具材質
- 超硬
- ねじれ角
- 強ネジレ(45～60°)
- コーティング
- 鋼用
- 刃数 (枚)
- 4
- R精度 (μm)
- ±10
- コーティング詳細
- 高硬度用(シリコン系)
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が77型番あります。
外形図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
3,660円 ( 4,026円 ) | 在庫品1日目当日出荷可能 |
3,660円 ( 4,026円 ) | 在庫品1日目当日出荷可能 |
3,660円 ( 4,026円 ) | 在庫品1日目当日出荷可能 |
3,820円 ( 4,202円 ) | 在庫品1日目当日出荷可能 |
3,820円 ( 4,202円 ) | 在庫品1日目当日出荷可能 |
3,820円 ( 4,202円 ) | 在庫品1日目当日出荷可能 |
3,950円 ( 4,345円 ) | 在庫品1日目当日出荷可能 |
3,950円 ( 4,345円 ) | 在庫品1日目当日出荷可能 |
3,950円 ( 4,345円 ) | 在庫品1日目当日出荷可能 |
3,950円 ( 4,345円 ) | 在庫品1日目当日出荷可能 |
5,990円 ( 6,589円 ) | 在庫品1日目当日出荷可能 |
5,990円 ( 6,589円 ) | 在庫品1日目当日出荷可能 |
5,990円 ( 6,589円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・多機能エンドミルのラジアスタイプ。
・独自のチップポケット形状により、溝切削を2枚刃並の切り込み深さで切削可能
・30°ネジレのスクエアエンドミルに比べ、回転・送り共に2倍以上の高速加工が可能
・ラジアス刃先は欠け抑制にも効果的
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
規格・価格
特徴・使用例
仕様・概要
●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコーティングにより長寿命を実現、高速加工・ドライ加工に最適です。
●多機能エンドミルにラジアスがついた商品です。
●独自のチップポケット形状により、溝切削を2枚刃並の切り込み深さで切削できます。
●30°ネジレのスクエアエンドミルに比べ、回転・送り共に2倍以上の高速加工が可能です。
●ラジアス刃先は欠け防止に役立ちます。
推奨切削条件
型番 TSC-CR-HEM4S / T-TSC-HEM4S
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
- 標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
- 標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。
- 切削条件の送り速度と回転速度の「標準」は荒加工、「高速」は仕上げ加工を想定しています。
- 高速ミーリングのメリットについてはこちらをご覧ください。
■溝切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SCM、SUS） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 1～1.8 | 370 | 25,000 | 200 | 22,300 | 170 | 19,100 |
| 2～2.8 | 610 | 14,700 | 310 | 12,300 | 270 | 10,700 |
| 3・3.5 | 670 | 10,600 | 340 | 9,000 | 310 | 8,000 |
| 4・4.5 | 700 | 8,000 | 360 | 6,800 | 320 | 6,000 |
| 5・5.5 | 790 | 6,400 | 400 | 5,400 | 360 | 4,800 |
| 6・6.5 | 780 | 5,300 | 400 | 4,500 | 360 | 4,000 |
| 7・7.5 | 770 | 4,500 | 410 | 3,900 | 350 | 3,400 |
| 8・8.5 | 780 | 4,000 | 400 | 3,400 | 360 | 3,000 |
| 9 | 790 | 3,500 | 410 | 3,000 | 370 | 2,700 |
| 10・10.5 | 760 | 3,200 | 390 | 2,700 | 350 | 2,400 |
| 11 | 760 | 2,900 | 400 | 2,500 | 350 | 2,200 |
| 12・12.5 | 770 | 2,700 | 400 | 2,300 | 350 | 2,000 |
| 13 | 720 | 2,400 | 380 | 2,100 | 330 | 1,800 |
| 16 | 630 | 2,000 | 320 | 1,700 | 280 | 1,500 |
| 17 | 590 | 1,900 | 300 | 1,600 | 260 | 1,400 |
| 18 | 540 | 1,800 | 270 | 1,500 | 230 | 1,300 |
| 20 | 460 | 1,600 | 240 | 1,400 | 210 | 1,200 |
| 22 | 400 | 1,400 | 210 | 1,200 | 190 | 1,100 |
| Ad | ≦0.3D | |||||
■側面切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SCM、SUS） | 調質鋼（35～40HRC） （HPM、NAK） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | ||||||
| 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | |
| 1～1.8 | 550 | 850 | 25,000 | 50,000 | 370 | 570 | 22,300 | 44,600 | 310 | 490 | 19,100 | 38,200 |
| 2～2.8 | 910 | 1,400 | 14,700 | 29,400 | 580 | 890 | 12,300 | 24,700 | 500 | 770 | 10,700 | 21,500 |
| 3・3.5 | 1,000 | 1,530 | 10,600 | 21,200 | 640 | 980 | 9,000 | 18,000 | 570 | 870 | 8,000 | 15,900 |
| 4・4.5 | 1,050 | 1,600 | 8,000 | 15,900 | 670 | 1,030 | 6,800 | 13,500 | 590 | 910 | 6,000 | 11,900 |
| 5・5.5 | 1,170 | 1,790 | 6,400 | 12,700 | 750 | 1,150 | 5,400 | 10,800 | 660 | 1,010 | 4,800 | 9,500 |
| 6・6.5 | 1,170 | 1,800 | 5,300 | 10,600 | 750 | 1,150 | 4,500 | 9,000 | 670 | 1,020 | 4,000 | 8,000 |
| 7・7.5 | 1,150 | 1,790 | 4,500 | 9,100 | 760 | 1,150 | 3,900 | 7,700 | 660 | 1,010 | 3,400 | 6,800 |
| 8・8.5 | 1,160 | 1,790 | 4,000 | 8,000 | 750 | 1,150 | 3,400 | 6,800 | 660 | 1,010 | 3,000 | 6,000 |
| 9 | 1,180 | 1,840 | 3,500 | 7,100 | 760 | 1,170 | 3,000 | 6,000 | 690 | 1,040 | 2,700 | 5,300 |
| 10・10.5 | 1,140 | 1,750 | 3,200 | 6,400 | 730 | 1,120 | 2,700 | 5,400 | 650 | 990 | 2,400 | 4,800 |
| 11 | 1,140 | 1,750 | 2,900 | 5,800 | 740 | 1,110 | 2,500 | 4,900 | 650 | 980 | 2,200 | 4,300 |
| 12・12.5 | 1,150 | 1,740 | 2,700 | 5,300 | 740 | 1,120 | 2,300 | 4,500 | 640 | 990 | 2,000 | 4,000 |
| 13 | 1,070 | 1,680 | 2,400 | 4,900 | 710 | 1,090 | 2,100 | 4,200 | 610 | 960 | 1,800 | 3,700 |
| 16 | 930 | 1,430 | 2,000 | 4,000 | 600 | 920 | 1,700 | 3,400 | 530 | 810 | 1,500 | 3,000 |
| 17 | 880 | 1,310 | 1,900 | 3,700 | 560 | 860 | 1,600 | 3,200 | 490 | 750 | 1,400 | 2,800 |
| 18 | 800 | 1,200 | 1,800 | 3,500 | 500 | 770 | 1,500 | 3,000 | 440 | 700 | 1,300 | 2,700 |
| 20 | 680 | 1,050 | 1,600 | 3,200 | 450 | 670 | 1,400 | 2,700 | 390 | 600 | 1,200 | 2,400 |
| 22 | 600 | 950 | 1,400 | 2,900 | 390 | 620 | 1,200 | 2,500 | 350 | 550 | 1,100 | 2,200 |
| Ad | ≦1.5D | ≦1.5D | ≦1.5D | |||||||||
| Rd | ≦0.1D | ≦0.05D | ≦0.05D | |||||||||

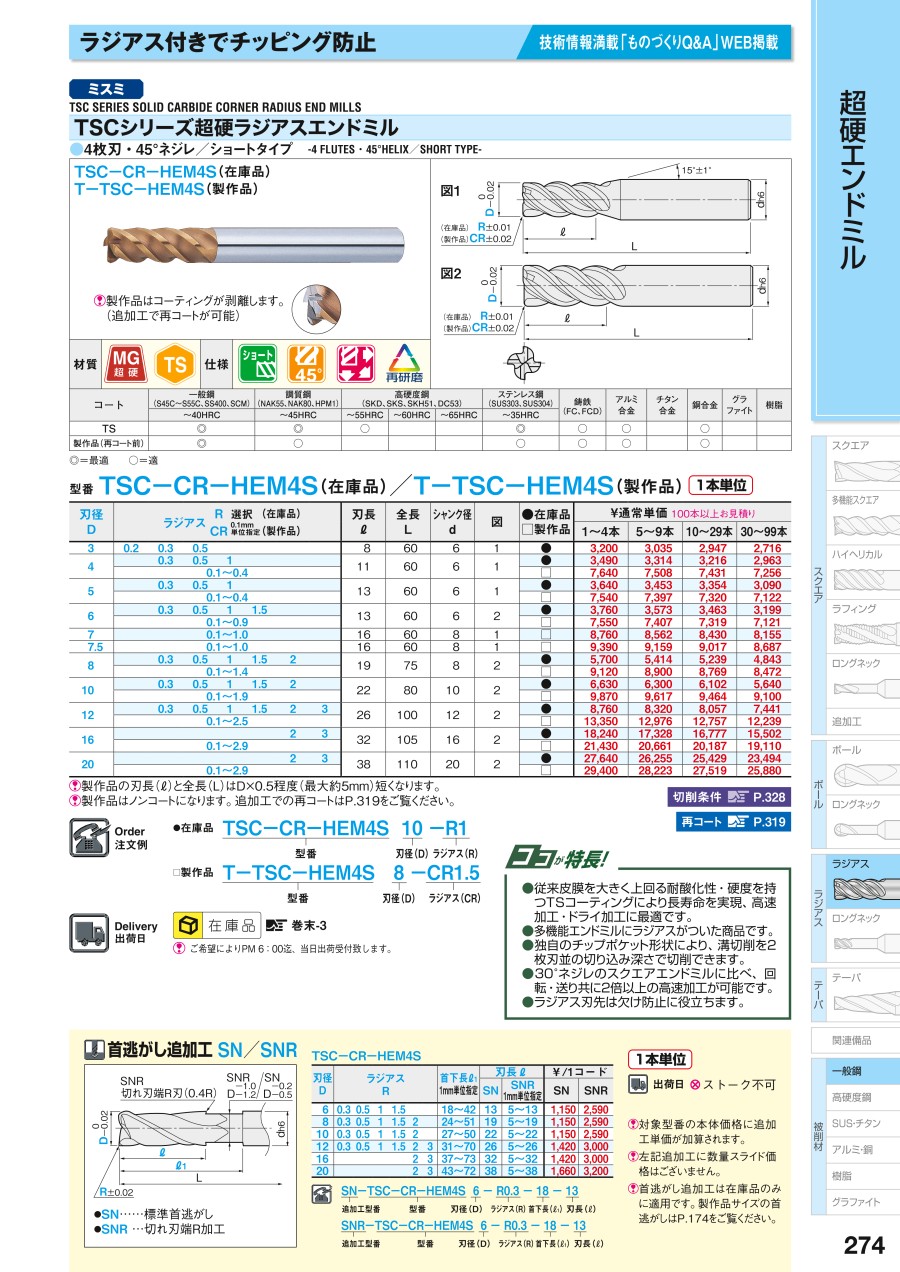

カタログ
