TSCシリーズ超硬ラジアスエンドミル 4枚刃/45゜ネジレ/ロングシャンク/ショートタイプ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 7,570円～50,160円
- 税込単価
- 8,327円～55,176円
【特長】・独自のチップポケット形状により、溝切削を2枚刃並の切り込み深さで切削...
詳細情報を確認する- TS
- 一般鋼
- 4枚刃
- S（ショート）
- 加工用途（加工形状）
- 平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
- 工具材質
- 超硬
- ねじれ角
- 強ネジレ(45～60°)
- コーティング
- 鋼用
- 標準/追加工区分
- メーカー標準品
- 刃数 (枚)
- 4
- R精度 (μm)
- ±10
- CAM・工具管理ソフト用データ
- tebis / Zoller
- CADデータ有無 (2D/3D)
- 2D/3D
- コーティング詳細
- 高硬度用(シリコン系)
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
外形図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,570円 ( 8,327円 ) | 在庫品1日目当日出荷可能 |
7,570円 ( 8,327円 ) | 在庫品1日目当日出荷可能 |
7,900円 ( 8,690円 ) | 在庫品1日目当日出荷可能 |
7,900円 ( 8,690円 ) | 在庫品1日目当日出荷可能 |
9,090円 ( 9,999円 ) | 在庫品1日目当日出荷可能 |
9,090円 ( 9,999円 ) | 在庫品1日目当日出荷可能 |
10,300円 ( 11,330円 ) | 在庫品1日目当日出荷可能 |
10,300円 ( 11,330円 ) | 在庫品1日目当日出荷可能 |
12,650円 ( 13,915円 ) | 在庫品1日目当日出荷可能 |
12,650円 ( 13,915円 ) | 在庫品1日目当日出荷可能 |
12,650円 ( 13,915円 ) | 在庫品1日目当日出荷可能 |
14,580円 ( 16,038円 ) | 在庫品1日目当日出荷可能 |
14,580円 ( 16,038円 ) | 在庫品1日目当日出荷可能 |
14,580円 ( 16,038円 ) | 在庫品1日目当日出荷可能 |
17,730円 ( 19,503円 ) | 在庫品1日目当日出荷可能 |
17,730円 ( 19,503円 ) | 在庫品1日目当日出荷可能 |
17,730円 ( 19,503円 ) | 在庫品1日目当日出荷可能 |
44,950円 ( 49,445円 ) | 在庫品1日目当日出荷可能 |
44,950円 ( 49,445円 ) | 在庫品1日目当日出荷可能 |
50,160円 ( 55,176円 ) | 在庫品1日目当日出荷可能 |
50,160円 ( 55,176円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・独自のチップポケット形状により、溝切削を2枚刃並の切り込み深さで切削可能
・切りくず排出性が高いため送り速度も標準エンドミルの2倍以上の条件で加工可能
・ロングシャンクタイプにより深彫り加工に最適
・φ7以上はシャンク径が刃径より細い干渉防止タイプ
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
規格・価格
納期
特徴・使用例
仕様・概要
●独自のチップポケット形状により、溝切削を2枚刃並の切り込み深さで切削できます。
●切りくず排出性が高いため送り速度も標準エンドミルの2倍以上上げられます。
●ロングシャンクタイプにより深彫り加工に最適です。
●φ7以上はシャンクが刃径より細くなっており、干渉防止になります。
推奨切削条件
型番 TSC-CR-LS-HEM4S
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
- 標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
- 標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。
■溝切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SCM、SUS） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 1～1.8 | 260 | 17,500 | 140 | 15,610 | 120 | 13,370 |
| 2～2.8 | 430 | 10,290 | 220 | 8,610 | 190 | 7,490 |
| 3・3.5 | 470 | 7,420 | 240 | 6,300 | 220 | 5,600 |
| 4・4.5 | 490 | 5,600 | 250 | 4,760 | 220 | 4,200 |
| 5・5.5 | 550 | 4,480 | 280 | 3,780 | 250 | 3,360 |
| 6・6.5 | 550 | 3,710 | 280 | 3,150 | 250 | 2,800 |
| 7・7.5 | 540 | 3,150 | 290 | 2,730 | 250 | 2,380 |
| 8・8.5 | 550 | 2,800 | 280 | 2,380 | 250 | 2,100 |
| 9 | 550 | 2,450 | 290 | 2,100 | 260 | 1,890 |
| 10・10.5 | 530 | 2,240 | 270 | 1,890 | 250 | 1,680 |
| 11 | 530 | 2,030 | 280 | 1,750 | 250 | 1,540 |
| 12・12.5 | 540 | 1,890 | 280 | 1,610 | 250 | 1,400 |
| 13 | 500 | 1,680 | 270 | 1,470 | 230 | 1,260 |
| 16 | 440 | 1,400 | 220 | 1,190 | 200 | 1,050 |
| 17 | 410 | 1,330 | 210 | 1,120 | 180 | 980 |
| 18 | 380 | 1,260 | 190 | 1,050 | 160 | 910 |
| 20 | 320 | 1,120 | 170 | 980 | 150 | 840 |
| 22 | 280 | 980 | 150 | 840 | 130 | 770 |
| Ad | ≦0.3D | |||||
■側面切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SCM、SUS） | 調質鋼（35～40HRC） （HPM、NAK） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | ||||||
| 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | |
| 1～1.8 | 390 | 600 | 17,500 | 35,000 | 260 | 400 | 15,610 | 31,220 | 220 | 340 | 13,370 | 26,740 |
| 2～2.8 | 640 | 980 | 10,290 | 20,580 | 410 | 620 | 8,610 | 17,290 | 350 | 540 | 7,490 | 15,050 |
| 3・3.5 | 700 | 1,070 | 7,420 | 14,840 | 450 | 690 | 6,300 | 12,600 | 400 | 610 | 5,600 | 11,130 |
| 4・4.5 | 740 | 1,120 | 5,600 | 11,130 | 470 | 720 | 4,760 | 9,450 | 410 | 640 | 4,200 | 8,330 |
| 5・5.5 | 820 | 1,250 | 4,480 | 8,890 | 530 | 810 | 3,780 | 7,560 | 460 | 710 | 3,360 | 6,650 |
| 6・6.5 | 820 | 1,260 | 3,710 | 7,420 | 530 | 810 | 3,150 | 6,300 | 470 | 710 | 2,800 | 5,600 |
| 7・7.5 | 810 | 1,250 | 3,150 | 6,370 | 530 | 810 | 2,730 | 5,390 | 460 | 710 | 2,380 | 4,760 |
| 8・8.5 | 810 | 1,250 | 2,800 | 5,600 | 530 | 810 | 2,380 | 4,760 | 460 | 710 | 2,100 | 4,200 |
| 9 | 830 | 1,290 | 2,450 | 4,970 | 530 | 820 | 2,100 | 4,200 | 480 | 730 | 1,890 | 3,710 |
| 10・10.5 | 800 | 1,230 | 2,240 | 4,480 | 510 | 780 | 1,890 | 3,780 | 460 | 690 | 1,680 | 3,360 |
| 11 | 800 | 1,230 | 2,030 | 4,060 | 520 | 780 | 1,750 | 3,430 | 460 | 690 | 1,540 | 3,010 |
| 12・12.5 | 810 | 1,220 | 1,890 | 3,710 | 520 | 780 | 1,610 | 3,150 | 450 | 690 | 1,400 | 2,800 |
| 13 | 750 | 1,180 | 1,680 | 3,430 | 500 | 760 | 1,470 | 2,940 | 430 | 670 | 1,260 | 2,590 |
| 16 | 650 | 1,000 | 1,400 | 2,800 | 420 | 640 | 1,190 | 2,380 | 370 | 570 | 1,050 | 2,100 |
| 17 | 620 | 920 | 1,330 | 2,590 | 390 | 600 | 1,120 | 2,240 | 340 | 530 | 980 | 1,960 |
| 18 | 560 | 840 | 1,260 | 2,450 | 350 | 540 | 1,050 | 2,100 | 310 | 490 | 910 | 1,890 |
| 20 | 480 | 740 | 1,120 | 2,240 | 320 | 470 | 980 | 1,890 | 270 | 420 | 840 | 1,680 |
| 22 | 420 | 670 | 980 | 2,030 | 270 | 430 | 840 | 1,750 | 250 | 390 | 770 | 1,540 |
| Ad | ≦1.5D | ≦1.5D | ≦1.5D | |||||||||
| Rd | ≦0.1D | ≦0.05D | ≦0.05D | |||||||||

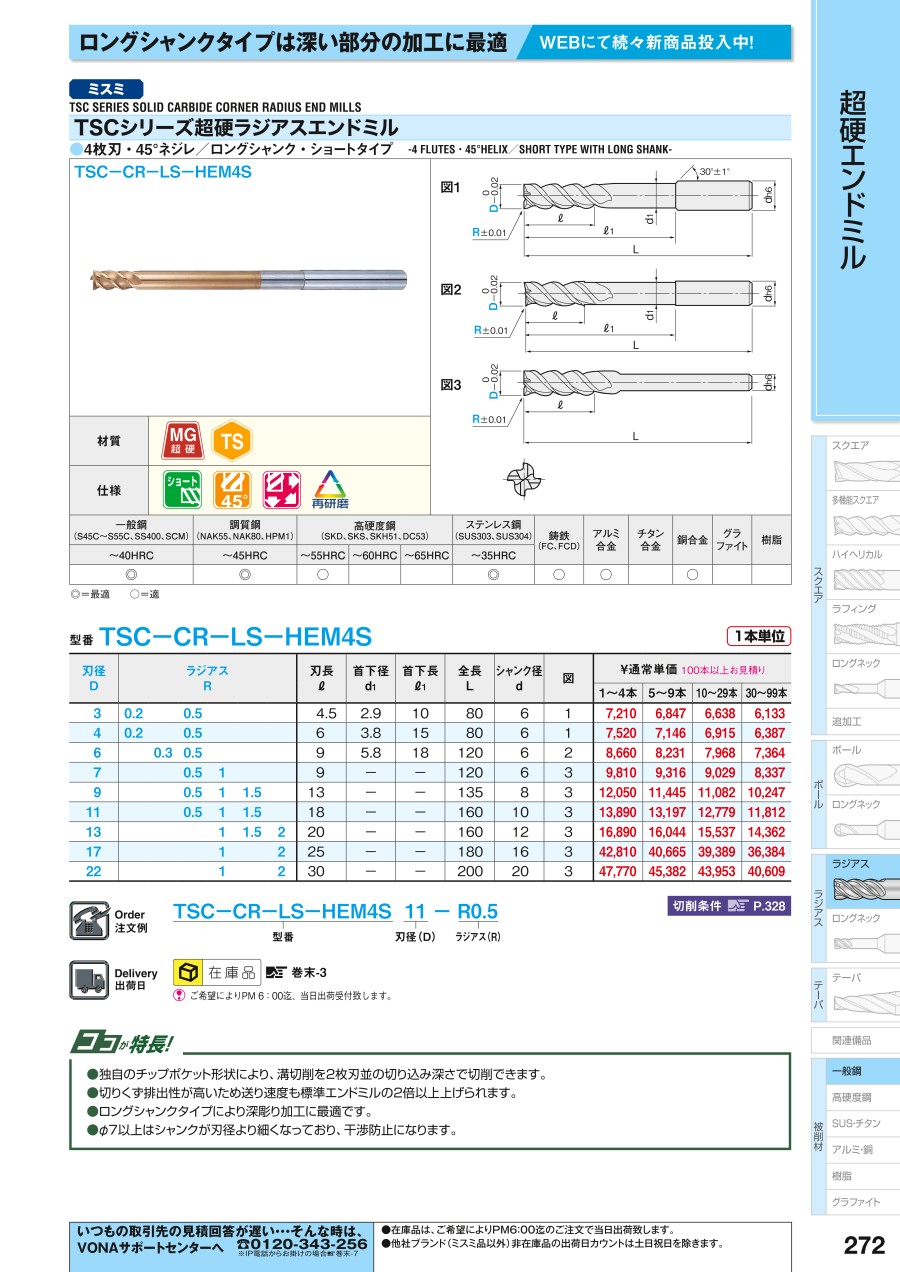

カタログ
