TSCシリーズ超硬ラジアスエンドミル 高送り高剛性/4枚刃/側面刃無しタイプ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 3,900円～9,290円
- 税込単価
- 4,290円～10,219円
【特長】・ネガに刃付けされたラジアスとネジレのない短刃長の採用により高い剛性を...
詳細情報を確認する未確定：候補が13型番あります。
外形図
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,900円 ( 4,290円 ) | 在庫品1日目当日出荷可能 |
4,060円 ( 4,466円 ) | 在庫品1日目当日出荷可能 |
4,270円 ( 4,697円 ) | 在庫品1日目当日出荷可能 |
5,060円 ( 5,566円 ) | 在庫品1日目当日出荷可能 |
5,060円 ( 5,566円 ) | 在庫品1日目当日出荷可能 |
6,090円 ( 6,699円 ) | 在庫品1日目当日出荷可能 |
6,090円 ( 6,699円 ) | 在庫品1日目当日出荷可能 |
7,640円 ( 8,404円 ) | 在庫品1日目当日出荷可能 |
7,640円 ( 8,404円 ) | 在庫品1日目当日出荷可能 |
7,640円 ( 8,404円 ) | 在庫品1日目当日出荷可能 |
9,290円 ( 10,219円 ) | 在庫品1日目当日出荷可能 |
9,290円 ( 10,219円 ) | 在庫品1日目当日出荷可能 |
9,290円 ( 10,219円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・ネガに刃付けされたラジアスとネジレのない短刃長の採用により高い剛性を実現、ポケットのコーナー部においても、ビビリの発生を抑制
・バックテーパー付きのため、コーナー部の加工時に、外周刃が側面に肩あたりせずに加工が可能
・底面加工においても、中仕上から仕上加工まで１本で対応、工程時間の短縮を実現
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
規格・価格
納期
特徴・使用例
仕様・概要
●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコーティングにより、長寿命を実現、高速加工・ドライ加工に最適です。
●ネガに刃付けされたラジアスとネジレのない短刃長の採用により高い剛性を実現、ポケットのコーナー部においても、ビビリの発生を抑制します。
●バックテーパー付きのため、コーナー部の加工時に、外周刃が側面に肩あたりせずに加工できます。
●底面加工においても、中仕上から仕上加工まで１本で対応、工程時間の短縮を図れます。
推奨切削条件
型番 TSC-CR-HFEM4N
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
- 切削条件の送り速度と回転速度の「標準」は荒加工、「高速」は仕上げ加工を想定しています。
- 高速ミーリングのメリットについてはこちらをご覧ください。
■溝切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 高硬度鋼 （40～60HRC） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | ||||||||
| 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | |
| 4 | 6,600 | 13,000 | 7,950 | 16,000 | 6,000 | 12,000 | 7,950 | 16,000 | 4,800 | 12,000 | 6,350 | 16,000 | 1,050 | 3,550 | 2,400 | 7,950 |
| 5 | 7,000 | 14,000 | 6,350 | 12,500 | 6,350 | 12,500 | 6,350 | 12,500 | 5,100 | 12,500 | 5,100 | 12,500 | 1,150 | 3,800 | 1,900 | 6,350 |
| 6 | 7,000 | 14,000 | 5,300 | 10,600 | 6,350 | 12,700 | 5,300 | 10,600 | 5,100 | 12,700 | 4,250 | 10,600 | 1,150 | 3,800 | 1,600 | 5,300 |
| 8 | 7,000 | 14,000 | 4,000 | 7,950 | 6,350 | 12,700 | 4,000 | 7,950 | 5,100 | 12,700 | 3,200 | 7,950 | 1,150 | 3,800 | 1,200 | 4,000 |
| 10 | 7,000 | 14,000 | 3,200 | 6,350 | 6,350 | 12,700 | 3,200 | 6,350 | 5,100 | 12,700 | 2,550 | 6,350 | 1,150 | 3,800 | 955 | 3,200 |
| 12 | 7,000 | 14,000 | 2,650 | 5,300 | 6,350 | 12,700 | 2,650 | 5,300 | 5,100 | 12,700 | 2,100 | 5,300 | 1,150 | 3,800 | 795 | 2,650 |
| Ad | ≦0.04D | ≦0.025D | ≦0.02D | ≦0.01D | ||||||||||||
| Rd | ≦0.4D | |||||||||||||||

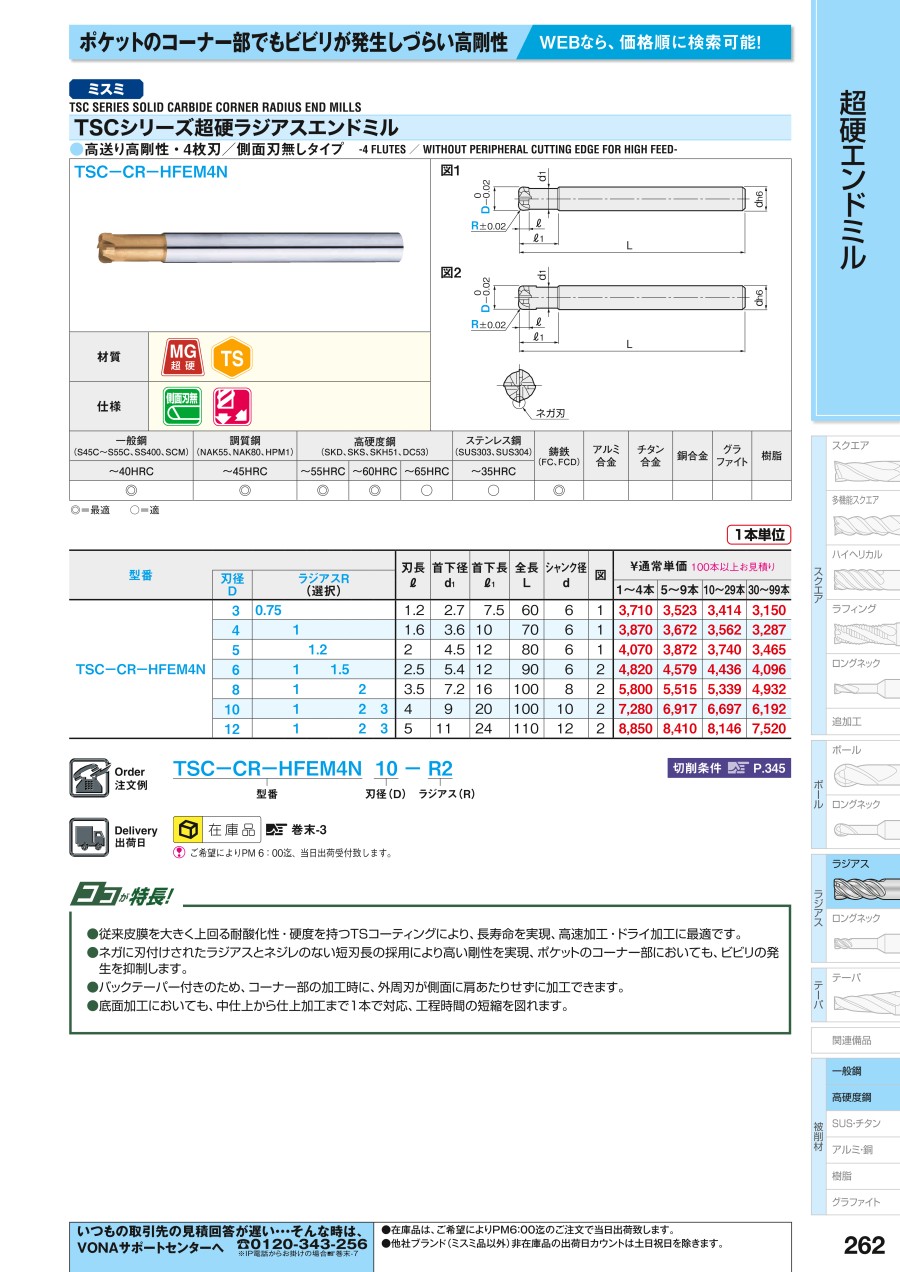

カタログ
