未確定：候補が4型番あります。

刃径(mm)
~mm
- 2
- 3
- 4
- 6
刃長(mm)
~mm
- 3
- 4.5
- 6
- 9
コーナ・ボール半径(mm)
~mm
- 0.2
- 0.5
タイプ
~mm
- TSC-SHP-CR-EM4B
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能

ミスミ

TSCシリーズ超硬ラジアスエンドミル焼ばめホルダ用ラジアス精度±5μm/4枚刃/スタブタイプ

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 4,470円～6,840円

税込単価: 4,917円～7,524円

【特長】・焼ばめホルダを使用して加工する事に考慮した、最適な刃長・シャンク長・...

詳細情報を確認する

規格・仕様：

TS
一般鋼
4枚刃
B（スタブ）

加工用途（加工形状）
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
4
シャンク径 (mm)
6
全長 (mm)
50
R精度 (μm)
±5
CAM・工具管理ソフト用データ
tebis / Zoller
CADデータ有無 (2D/3D)
2D/3D
コーティング詳細
高硬度用(シリコン系)

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が4型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数

型番

TSC-SHP-CR-EM4B2-R0.2

TSC-SHP-CR-EM4B3-R0.2

TSC-SHP-CR-EM4B4-R0.5

TSC-SHP-CR-EM4B6-R0.5

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

図

最小発注数量

2	3	0.2	1	1個
3	4.5	0.2	1	1個
4	6	0.5	1	1個
6	9	0.5	2	1個

通常単価(税別) (税込単価)	通常出荷日

4,470円 ( 4,917円 )	在庫品1日目当日出荷可能
5,280円 ( 5,808円 )	在庫品1日目当日出荷可能
5,340円 ( 5,874円 )	在庫品1日目当日出荷可能
6,840円 ( 7,524円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・焼ばめホルダを使用して加工する事に考慮した、最適な刃長・シャンク長・全長に設計
・ラジアス（R）精度5μm以内（当社測定比）・シャンク径公差h5規格を採用。品質のバラツキが少ない高精度な工具により、高精度・高能率加工が実現
・炭素鋼等の生材加工に適した、ラジアス（R）部ポジ刃による切れ味重視の刃形状に設計

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

納期

特徴・使用例

仕様・概要

●焼ばめホルダを使用して加工する事に考慮した、最適な刃長・シャンク長・全長に設計されております。
●ラジアス（R）精度 5μm以内（当社測定比）・シャンク径公差 h5規格を採用。品質のバラツキが少ない高精度な工具により、高精度・高能率加工が実現できます。
●炭素鋼等の生材加工に適した、ラジアス（R）部ポジ刃による切れ味重視の刃形状に設計してあります。
●完全な結晶構造を有する窒化物系複合皮膜であるTSコートの改良により、調質鋼・高硬度鋼に加え、炭素鋼等の生材加工においても、優れた耐久性を発揮します。

[ ! ]当商品は特殊形状となるため、ミスミ専用再研磨を行わないと性能が再現しないことがあります。

推奨切削条件

型番 TSC-SHP-CR-EM4B

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
ノンコート品、刃部逃がしエンドミルは、送り速度、回転速度ともに下記条件の70%以下でご使用ください。
ノンコート品での高速切削は避けてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
ダウンカットでご使用ください。ビビリが生じた場合は切削条件を下げてご使用ください。
標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）		銅合金		アルミ合金
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1・1.5	370	28,000	290	24,500	190	17,500	300	23,000	800	50,000
2・2.5	580	14,000	350	12,300	270	8,800	300	11,500	800	31,800
3・3.5	620	9,300	380	8,200	270	5,800	400	8,000	800	21,200
4・4.5	620	7,000	380	6,100	290	4,400	400	6,000	1,000	15,900
5・5.5	750	5,600	420	4,900	320	3,500	400	5,000	1,000	12,700
6・6.5	770	4,700	430	4,100	320	2,900	400	4,000	1,000	10,600
7・7.5	750	4,000	430	3,500	320	2,500	400	3,500	1,000	9,300
8・8.5	750	3,500	430	3,100	320	2,200	400	3,000	1,200	8,000
9・9.5	800	3,100	460	2,700	320	1,900	400	2,700	1,200	7,200
10	770	2,800	450	2,500	320	1,800	400	2,400	1,200	6,400
11	770	2,550	420	2,170	320	1,650	400	2,200	1,200	5,850
12	750	2,300	420	2,000	320	1,500	400	2,000	1,400	5,300
13	650	2,150	400	1,840	320	1,400	400	1,875	1,400	4,615
14	560	2,000	400	1,800	320	1,300	400	1,750	1,400	3,930
15	490	1,870	350	1,590	290	1,210	400	1,625	1,400	3,715
16	450	1,800	320	1,500	260	1,100	400	1,500	1,400	3,500
18	390	1,560	290	1,330	230	1,010	400	1,350	1,400	3,200
20	350	1,400	270	1,200	190	900	400	1,200	1,400	2,900
Ad	≦1.5D
Rd	≦0.05D						≦0.2D

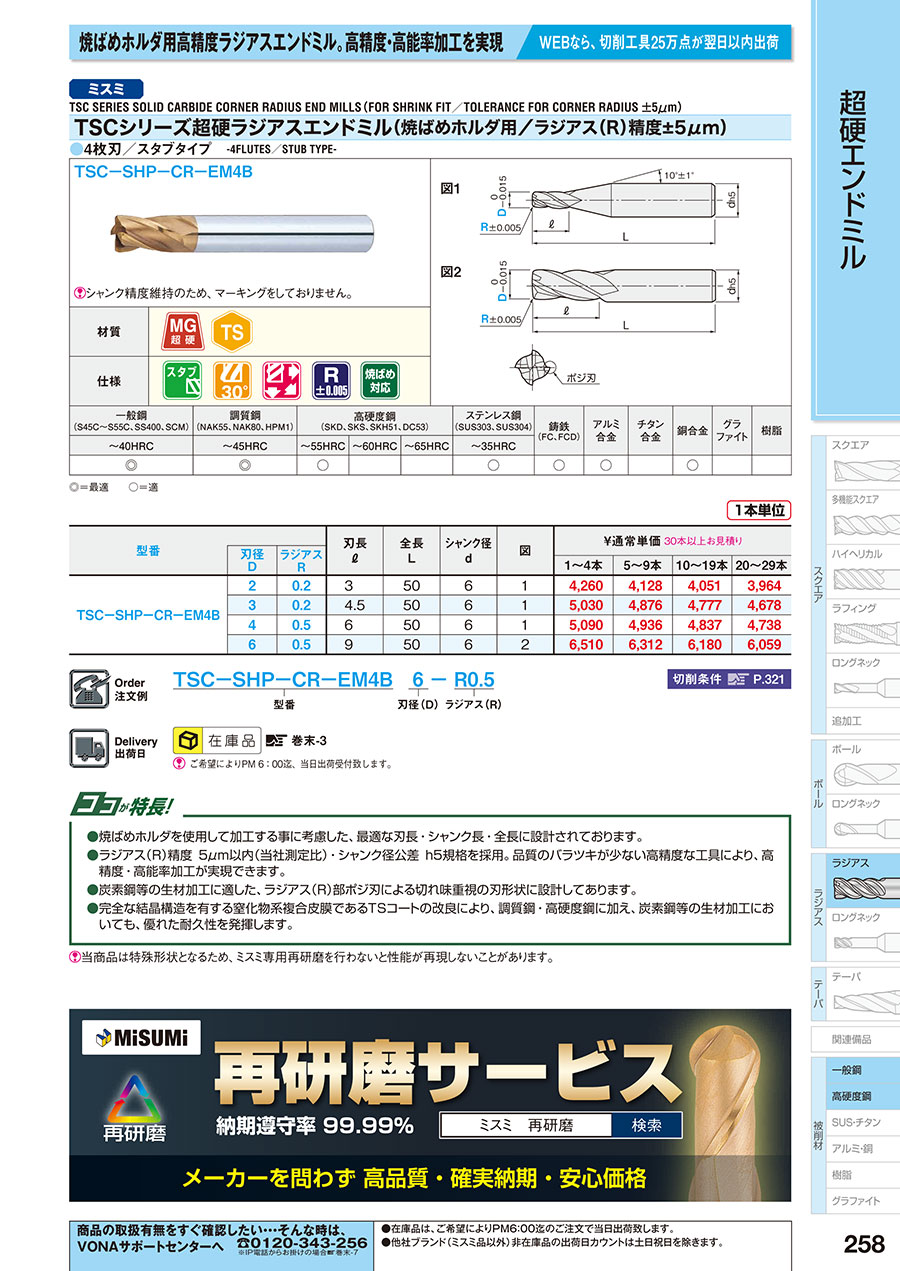

カタログ
