TSCシリーズ超硬複合ラジアス 高速送り加工用/3枚刃/45°ネジレ/ロングシャンク・ショート
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 6,390円～20,070円
- 税込単価
- 7,029円～22,077円
【特長】・肩部Rと底部Ｒの複合ラジアス形状により、①底面加工時の切りくずが薄く...
詳細情報を確認する- TS
- 高硬度鋼
- 3枚刃
- S（ショート）
- 加工用途（加工形状）
- 平面 / 側面 / 曲面
- 工具材質
- 超硬
- ねじれ角
- 強ネジレ(45～60°)
- コーティング
- 鋼用
- 標準/追加工区分
- メーカー標準品
- 刃数 (枚)
- 3
- CAM・工具管理ソフト用データ
- tebis / Zoller
- CADデータ有無 (2D/3D)
- 2D/3D
- コーティング詳細
- 高硬度用(シリコン系)
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
外形図
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,390円 ( 7,029円 ) | 在庫品1日目当日出荷可能 |
7,820円 ( 8,602円 ) | 在庫品1日目当日出荷可能 |
11,030円 ( 12,133円 ) | 在庫品1日目当日出荷可能 |
14,120円 ( 15,532円 ) | 在庫品1日目当日出荷可能 |
20,070円 ( 22,077円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・肩部Rと底部Ｒの複合ラジアス形状により、①底面加工時の切りくずが薄くなり高速送りが可能②等高線加工時のカスプ高さ（削り残し）を最小限に抑えられるため、中仕上げ工程を削減
・工具干渉を回避するロングネックタイプにより、深彫り加工においても高能率化を実現
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
規格・価格
納期
特徴・使用例
仕様・概要
●肩部Rと底部Ｒの複合ラジアス形状により、①底面加工時の切りくずが薄くなり高速送りが可能 ②等高線加工時のカスプ高さ（削り残し）を最小限に抑えられるため、中仕上げ工程を削減できます。
●工具干渉を回避するロングネックタイプにより、深彫り加工においても、高能率化が図れます。
●完全な結晶構造を有する窒化物系複合皮膜であるTSコートにより、高耐酸化性温度と高硬度化を実現。炭素鋼等の生材から調質鋼・高硬度鋼加工における高速加工・ドライ加工に最適です。
[ ! ]当商品は特殊溝形状となるため、ミスミ専用再研磨を行わないと性能が再現しないことがあります。
推奨切削条件
型番 TSC-MCR-LS-HFEM3S
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- 高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
- ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
近似R値をご指定ください。
また、次工程で取り代を設定する際には、最大取り残し量MXにご留意ください。
底面加工時のピックフィードを底刃フラット加工可能部長さよりも小さく設定
すると、カスプが発生しません。
複合ラジアスの効果を発揮するためにAdの最小値～最大値にて加工条件を設定
してください。
■切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 高硬度鋼 （40～60HRC） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | ||||||||
| 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | |
| 4 | 4,790 | 7,180 | 8,858 | 13,287 | 3,150 | 4,730 | 7,262 | 10,892 | 2,380 | 3,570 | 5,820 | 8,729 | 1,550 | 2,320 | 4,944 | 7,416 |
| 6 | 5,310 | 7,970 | 6,541 | 9,811 | 3,520 | 5,280 | 5,356 | 8,034 | 2,630 | 3,940 | 4,326 | 6,489 | 1,700 | 2,550 | 3,657 | 5,485 |
| 8 | 4,850 | 7,280 | 4,893 | 7,339 | 3,210 | 4,820 | 4,017 | 6,026 | 2,410 | 3,620 | 3,245 | 4,867 | 1,580 | 2,360 | 2,730 | 4,094 |
| 10 | 4,600 | 6,910 | 3,914 | 5,871 | 3,030 | 4,540 | 3,245 | 4,867 | 2,290 | 3,430 | 2,575 | 3,863 | 1,480 | 2,220 | 2,215 | 3,322 |
| 12 | 3,800 | 5,700 | 3,296 | 4,944 | 2,500 | 3,750 | 2,678 | 4,017 | 1,890 | 2,830 | 2,163 | 3,245 | 1,240 | 1,850 | 1,803 | 2,704 |
| 16 | 3,340 | 5,010 | 2,472 | 3,708 | 2,190 | 3,290 | 2,009 | 3,013 | 1,640 | 2,460 | 1,597 | 2,395 | 1,080 | 1,620 | 1,391 | 2,086 |
| 20 | 3,400 | 5,100 | 1,957 | 2,936 | 2,260 | 3,380 | 1,597 | 2,395 | 1,670 | 2,500 | 1,288 | 1,931 | 1,080 | 1,620 | 1,082 | 1,622 |
| Rd | ≦0.5D | ≦0.5D | ≦0.5D | ≦0.3D | ||||||||||||
| 刃径 | 近似R値 | 最大取り残し量 MX | 底刃フラット加工可能部長さ | Ad |
|---|---|---|---|---|
| 4 | 0.813 | 0.103 | 1.3 | 0.14～0.62 |
| 6 | 1.219 | 0.155 | 1.4 | 0.21～0.69 |
| 8 | 1.625 | 0.207 | 1.56 | 0.25～1.22 |
| 10 | 2.031 | 0.259 | 1.6 | 0.31～1.75 |
| 12 | 2.438 | 0.311 | 2 | 0.41～1.84 |
| 16 | 2.465 | 0.375 | 3 | 0.51～2.43 |
| 20 | 2.607 | 0.488 | 4.4 | 0.65～2.57 |
高硬度鋼加工の場合は、切り込み量Adを最小値で設定してください。

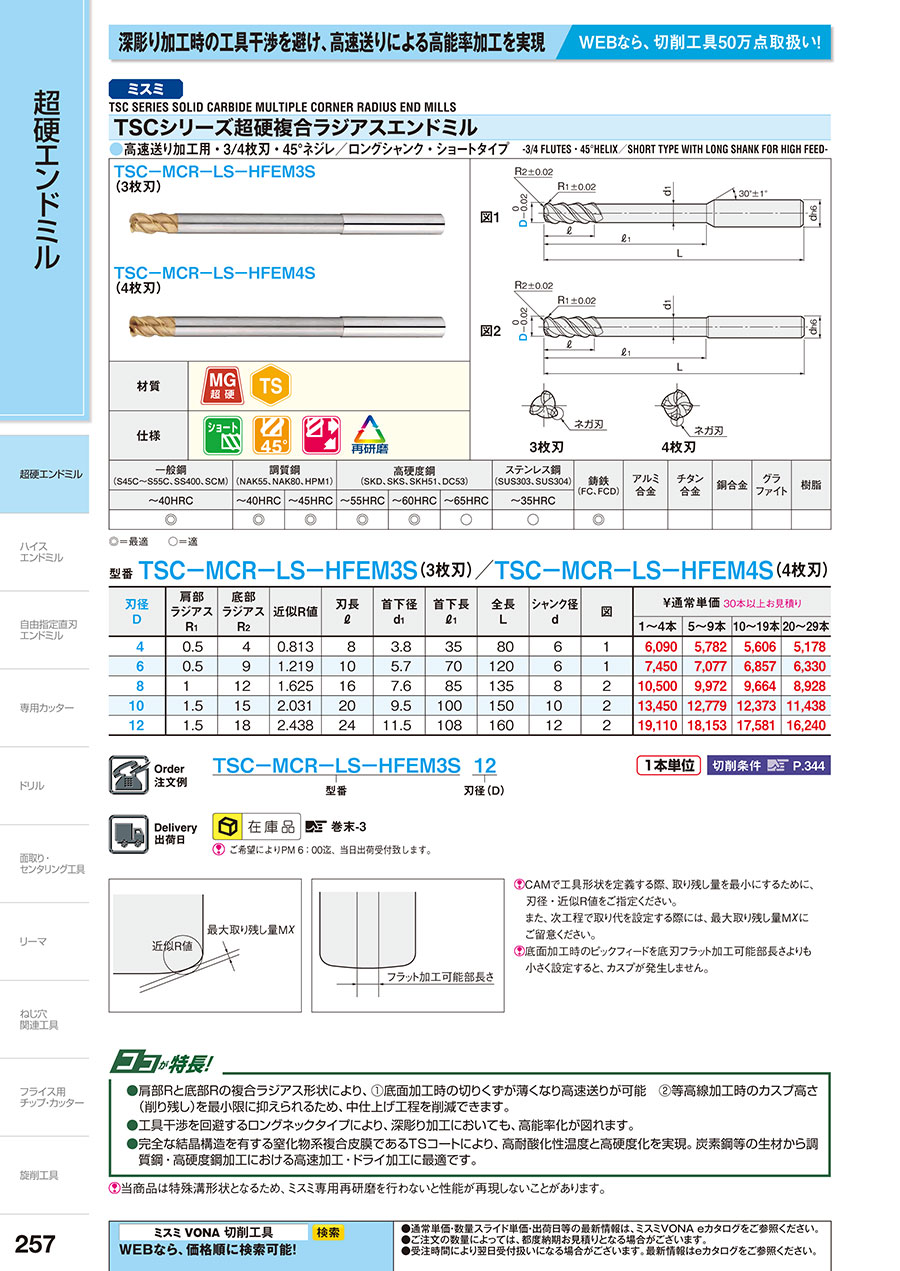

カタログ
