TSCシリーズ超硬複合ラジアスエンドミル 高速送り加工用/3枚刃/45゜ネジレ/ショートタイプ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 7,850円～18,190円
- 税込単価
- 8,635円～20,009円
【特長】・肩部Rと底部Ｒの複合ラジアス形状により、①底面加工時の切りくずが薄く...
詳細情報を確認する- TS
- 高硬度鋼
- 3枚刃
- S（ショート）
- 加工用途（加工形状）
- 平面 / 側面 / 曲面
- 工具材質
- 超硬
- ねじれ角
- 強ネジレ(45～60°)
- コーティング
- 鋼用
- 標準/追加工区分
- メーカー標準品
- 刃数 (枚)
- 3
- CAM・工具管理ソフト用データ
- tebis / Zoller
- CADデータ有無 (2D/3D)
- 2D/3D
- コーティング詳細
- 高硬度用(シリコン系)
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
外形図
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,850円 ( 8,635円 ) | 在庫品1日目当日出荷可能 |
8,530円 ( 9,383円 ) | 在庫品1日目当日出荷可能 |
10,920円 ( 12,012円 ) | 在庫品1日目当日出荷可能 |
13,420円 ( 14,762円 ) | 在庫品1日目当日出荷可能 |
18,190円 ( 20,009円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・肩部Rと底部Ｒの複合ラジアス形状により、①底面加工時の切りくずが薄くなり高速送りが可能②等高線加工時のカスプ高さ（削り残し）を最小限に抑えられるため、中仕上げ工程を削減
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
規格・価格
納期
特徴・使用例
仕様・概要
●肩部Rと底部Ｒの複合ラジアス形状により、①底面加工時の切りくずが薄くなり高速送りが可能②等高線加工時のカスプ高さ（削り残し）を最小限に抑えられるため、中仕上げ工程を削減できます。
●完全な結晶構造を有する窒化物系複合皮膜であるTSコートにより、高耐酸化性温度と高硬度化を実現。炭素鋼等の生材から調質鋼・高硬度鋼加工における高速加工・ドライ加工に最適です。
[ ! ]当商品は特殊溝形状となるため、ミスミ専用再研磨を行わないと性能が再現しないことがございます。
推奨切削条件
型番 TSC-MCR-HFEM3S
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- 高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
- ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
近似R値をご指定ください。
また、次工程で取り代を設定する際には、最大取り残し量MXにご留意ください。
底面加工時のピックフィードを底刃フラット加工可能部長さよりも小さく設定
すると、カスプが発生しません。
複合ラジアスの効果を発揮するためにAdの最小値～最大値にて加工条件を設定
してください。
■切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 高硬度鋼 （40～60HRC） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | ||||||||
| 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | |
| 4 | 5,990 | 8,980 | 8,858 | 13,287 | 3,940 | 5,910 | 7,262 | 10,892 | 2,970 | 4,460 | 5,820 | 8,729 | 1,930 | 2,900 | 4,944 | 7,416 |
| 6 | 6,640 | 9,970 | 6,541 | 9,811 | 4,400 | 6,610 | 5,356 | 8,034 | 3,280 | 4,920 | 4,326 | 6,489 | 2,120 | 3,190 | 3,657 | 5,485 |
| 8 | 6,060 | 9,100 | 4,893 | 7,339 | 4,020 | 6,030 | 4,017 | 6,026 | 3,010 | 4,520 | 3,245 | 4,867 | 1,970 | 2,960 | 2,730 | 4,094 |
| 10 | 5,760 | 8,630 | 3,914 | 5,871 | 3,790 | 5,680 | 3,245 | 4,867 | 2,860 | 4,290 | 2,575 | 3,863 | 1,850 | 2,780 | 2,215 | 3,322 |
| 12 | 4,750 | 7,130 | 3,296 | 4,944 | 3,130 | 4,690 | 2,678 | 4,017 | 2,360 | 3,530 | 2,163 | 3,245 | 1,550 | 2,320 | 1,803 | 2,704 |
| 16 | 4,170 | 6,260 | 2,472 | 3,708 | 2,740 | 4,110 | 2,009 | 3,013 | 2,050 | 3,070 | 1,597 | 2,395 | 1,350 | 2,030 | 1,391 | 2,086 |
| 20 | 4,250 | 6,370 | 1,957 | 2,936 | 2,820 | 4,230 | 1,597 | 2,395 | 2,090 | 3,130 | 1,288 | 1,931 | 1,350 | 2,030 | 1,082 | 1,622 |
| Rd | ≦0.5D | ≦0.5D | ≦0.5D | ≦0.3D | ||||||||||||
| 刃径 | 近似R値 | 最大取り残し量 MX | 底刃フラット加工可能部長さ | Ad |
|---|---|---|---|---|
| 4 | 0.813 | 0.103 | 1.3 | 0.14～0.62 |
| 6 | 1.219 | 0.155 | 1.4 | 0.21～0.69 |
| 8 | 1.625 | 0.207 | 1.56 | 0.25～1.22 |
| 10 | 2.031 | 0.259 | 1.6 | 0.31～1.75 |
| 12 | 2.438 | 0.311 | 2 | 0.41～1.84 |
| 16 | 2.465 | 0.375 | 3 | 0.51～2.43 |
| 20 | 2.607 | 0.488 | 4.4 | 0.65～2.57 |
高硬度鋼加工の場合は、切り込み量Adを最小値で設定してください。

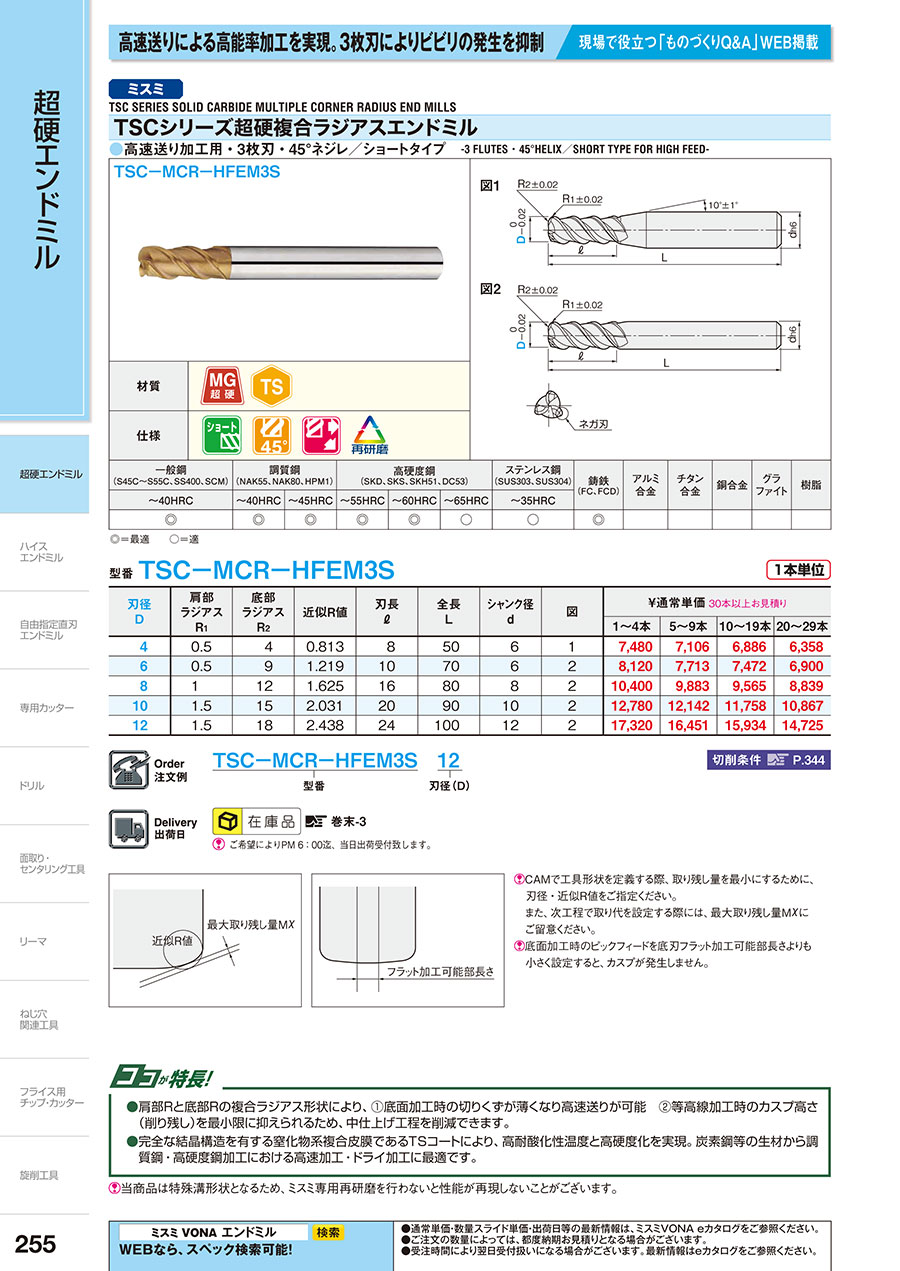

カタログ
