ミスミ

TSCシリーズ超硬ロングネックボールエンドミル 4枚刃/ロングネックタイプ

数量スライド割引
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・深彫り箇所の高送り加工に適したロングネックボール4枚刃タイプ・高耐酸...

詳細情報を確認する

規格・仕様：

TS
一般鋼
4枚刃

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
刃数 (枚)
4

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が20型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

ＴＳＣシリーズ超硬ロングネックボールエンドミル　４枚刃／ロングネックタイプ:関連画像

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

図

●在庫品　□製作品

最小発注数量

追加工（首逃しのみ）	2	3	1	8 ～ 24	6	50	±5	-	-	1.95	-	-	-	-	3	□	1個
追加工（首逃しのみ）	3	4	1.5	9 ～ 26	6	50	±5	-	-	2.9	-	-	-	-	3	□	1個
追加工（首逃しのみ）	4	6	2	11 ～ 28	6	50	±5	-	-	3.8	-	-	-	-	3	□	1個
メーカー標準品	2	1.6	1	4	4	50	±5	tebis / Zoller	2D/3D	1.95	4.16	4.33	4.72	5.19	1	在庫品	1個
メーカー標準品	2	1.6	1	6	4	50	±5	tebis / Zoller	2D/3D	1.95	6.24	6.49	7.08	7.78	1	在庫品	1個
メーカー標準品	2	1.6	1	8	4	50	±5	tebis / Zoller	2D/3D	1.95	8.31	8.66	9.44	10.38	1	在庫品	1個
メーカー標準品	2	1.6	1	10	4	50	±5	tebis / Zoller	2D/3D	1.95	10.39	10.82	11.8	12.97	1	在庫品	1個
メーカー標準品	2	1.6	1	12	4	50	±5	tebis / Zoller	2D/3D	1.95	12.47	12.99	14.16	15.57	1	在庫品	1個
メーカー標準品	2	1.6	1	16	4	50	±5	tebis / Zoller	2D/3D	1.95	16.63	17.31	18.87	干渉なし	1	在庫品	1個
メーカー標準品	2	1.6	1	18	4	70	±5	tebis / Zoller	2D/3D	1.95	18.71	19.48	21.23	干渉なし	1	在庫品	1個
メーカー標準品	2	1.6	1	20	4	70	±5	tebis / Zoller	2D/3D	1.95	20.79	21.64	23.59	干渉なし	1	在庫品	1個
メーカー標準品	2	1.6	1	25	4	70	±5	tebis / Zoller	2D/3D	1.95	25.98	27.05	29.49	干渉なし	1	在庫品	1個
メーカー標準品	3	2.4	1.5	16	6	70	±5	tebis / Zoller	2D/3D	2.9	16.63	17.31	18.87	20.76	1	在庫品	1個
メーカー標準品	3	2.4	1.5	20	6	70	±5	tebis / Zoller	2D/3D	2.9	20.79	21.64	23.59	25.95	1	在庫品	1個
メーカー標準品	3	2.4	1.5	25	6	70	±5	tebis / Zoller	2D/3D	2.9	25.98	27.05	29.49	干渉なし	1	在庫品	1個
メーカー標準品	3	2.4	1.5	30	6	70	±5	tebis / Zoller	2D/3D	2.9	31.18	32.46	35.39	干渉なし	1	在庫品	1個
メーカー標準品	4	3.2	2	16	6	50	±5	tebis / Zoller	2D/3D	3.85	16.63	17.31	18.87	干渉なし	1	在庫品	1個
メーカー標準品	4	3.2	2	20	6	70	±5	tebis / Zoller	2D/3D	3.85	20.79	21.64	23.59	干渉なし	1	在庫品	1個
メーカー標準品	4	3.2	2	30	6	70	±5	tebis / Zoller	2D/3D	3.85	31.18	32.46	干渉なし	干渉なし	1	在庫品	1個
メーカー標準品	6	4.8	3	20	6	70	-7～+3	tebis / Zoller	2D/3D	5.85	干渉なし	干渉なし	干渉なし	干渉なし	2	在庫品	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,720円 ( 2,992円 )	在庫品1日目当日出荷可能
2,910円 ( 3,201円 )	在庫品1日目当日出荷可能
2,910円 ( 3,201円 )	在庫品1日目当日出荷可能
2,910円 ( 3,201円 )	在庫品1日目当日出荷可能
2,910円 ( 3,201円 )	在庫品1日目当日出荷可能
2,980円 ( 3,278円 )	在庫品1日目当日出荷可能
2,910円 ( 3,201円 )	在庫品1日目当日出荷可能
4,100円 ( 4,510円 )	在庫品1日目当日出荷可能
3,850円 ( 4,235円 )	在庫品1日目当日出荷可能
4,010円 ( 4,411円 )	在庫品1日目当日出荷可能
4,010円 ( 4,411円 )	在庫品1日目当日出荷可能
4,500円 ( 4,950円 )	在庫品1日目当日出荷可能
3,970円 ( 4,367円 )	在庫品1日目当日出荷可能
3,970円 ( 4,367円 )	在庫品1日目当日出荷可能
4,160円 ( 4,576円 )	在庫品1日目当日出荷可能
4,990円 ( 5,489円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・深彫り箇所の高送り加工に適したロングネックボール4枚刃タイプ
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

納期

ＴＳＣシリーズ超硬ロングネックボールエンドミル　４枚刃／ロングネックタイプ:関連画像

特徴・使用例

仕様・概要

推奨切削条件

型番 TSC-BEM4LB/LN-TSC-BEM4S

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■切削条件

被削材		機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		銅合金		アルミ合金
先端R	有効長	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
0.1	1	800	30,000	800	30,000	400	30,000	540	35,600	420	50,000
	1	600	30,000	600	30,000	300	30,000	400	35,600	320	50,000
	2	600	30,000	600	30,000	300	30,000	400	35,600	320	50,000
0.15	1	800	30,000	800	30,000	400	30,000	540	35,600	420	50,000
0.15	2	800	30,000	800	30,000	400	30,000	540	35,600	420	50,000
0.2	1	1,000	30,000	1,000	30,000	600	30,000	520	32,000	480	50,000
	2	800	27,000	800	27,000	400	27,000	460	32,000	420	50,000
	3	800	27,000	800	27,000	400	27,000	460	32,000	420	50,000
	4	600	27,000	600	27,000	400	27,000	340	32,000	320	50,000
0.25	2	1,000	32,000	1,000	32,000	600	32,000	560	32,000	500	50,000
	4	800	27,000	800	27,000	400	27,000	530	32,000	480	50,000
	6	400	21,000	400	21,000	300	21,000	340	32,000	300	50,000
	8	400	21,000	400	21,000	300	15,000	340	32,000	300	50,000
0.3	2	1,200	30,000	1,200	30,000	600	30,000	720	32,000	640	50,000
	4	800	30,000	800	30,000	400	24,000	480	32,000	420	50,000
	6	600	25,000	600	25,000	300	20,000	440	32,000	380	50,000
	8	600	25,000	600	25,000	300	20,000	440	32,000	380	50,000
	10	600	25,000	600	25,000	300	20,000	440	32,000	380	50,000
	12	600	25,000	600	25,000	300	20,000	440	32,000	380	50,000
0.4	2	1,200	27,000	1,200	27,000	600	20,000	920	32,000	720	50,000
	4	1,200	27,000	1,200	27,000	600	20,000	920	32,000	720	50,000
	6	800	24,000	800	24,000	400	18,000	700	32,000	640	50,000
	8	600	22,000	600	22,000	300	16,000	560	32,000	640	50,000
	10	600	22,000	600	22,000	300	16,000	560	32,000	560	50,000
0.5	3	1,200	28,000	1,200	28,000	600	21,000	1,380	32,000	720	44,700
	4	1,200	28,000	1,200	28,000	600	20,000	1,380	32,000	720	44,700
	6	800	21,000	800	21,000	400	16,000	1,220	32,000	640	44,700
	8	800	21,000	800	21,000	400	16,000	1,220	32,000	640	44,700
	10	600	18,000	600	18,000	300	14,000	1,080	32,000	560	44,700
	12	600	18,000	600	18,000	300	14,000	1,080	32,000	560	44,700
	16	600	16,000	600	16,000	300	10,000	1,080	32,000	560	44,700
	20	600	16,000	600	16,000	300	10,000	1,080	32,000	560	44,700
0.6	8	1,200	20,000	1,200	20,000	400	14,000	1,200	25,000	720	31,900
0.6	12	600	16,000	600	16,000	300	11,000	1,200	25,000	720	31,900
0.75	8	1,200	18,000	1,200	18,000	500	12,000	1,360	25,000	720	28,700
	12	1,200	18,000	1,200	18,000	400	12,000	1,360	25,000	720	28,700
	16	600	13,000	600	13,000	300	9,000	940	25,000	500	28,700
	20	600	10,000	600	10,000	300	8,000	940	25,000	500	28,700
0.8	8	1,200	17,000	1,200	17,000	500	11,000	1,440	25,000	720	27,100
	12	1,200	17,000	1,200	17,000	400	11,000	1,440	25,000	720	27,100
	16	600	13,000	600	13,000	300	9,000	940	25,000	480	27,100
1	4	2,000	17,000	2,000	17,000	1,000	13,000	1,360	20,000	1,080	23,900
	6	2,000	17,000	2,000	17,000	1,000	13,000	1,360	20,000	1,080	23,900
	8	2,000	17,000	2,000	17,000	1,000	13,000	1,360	20,000	1,080	23,900
	10	1,400	14,000	1,400	14,000	600	10,000	1,160	20,000	920	23,900
	12	1,400	14,000	1,400	14,000	600	10,000	1,160	20,000	920	23,900
	14	1,400	14,000	1,400	14,000	600	10,000	1,160	20,000	920	23,900
	16	1,400	14,000	1,400	14,000	600	10,000	1,160	20,000	920	23,900
	18	1,400	14,000	1,400	14,000	600	10,000	1,160	20,000	920	23,900
	20	800	11,000	800	11,000	400	8,000	840	20,000	660	23,900
	22	800	11,000	800	11,000	400	8,000	840	20,000	660	23,900
	25	800	11,000	800	11,000	400	8,000	840	20,000	660	23,900
	30	800	7,000	800	7,000	400	8,000	840	20,000	660	23,900
	40	600	6,000	600	6,000	300	5,000	840	20,000	660	23,900
	50	600	5,000	600	5,000	300	4,000	840	20,000	660	23,900
1.5	8	1,600	12,000	1,600	12,000	800	7,000	1,360	12,500	1,080	15,900
	12	1,600	12,000	1,600	12,000	800	7,000	1,360	12,500	1,080	15,900
	16	1,200	10,000	1,200	10,000	800	6,000	1,220	12,500	980	15,900
	20	1,200	10,000	1,200	10,000	800	6,000	1,220	12,500	980	15,900
	25	1,200	10,000	1,200	10,000	500	6,000	1,220	12,500	980	15,900
	30	1,000	9,000	1,000	9,000	400	5,500	1,140	12,500	900	15,900
	40	1,000	8,000	1,000	8,000	300	4,500	1,140	12,500	900	15,900
	50	800	7,000	800	7,000	300	3,500	1,140	12,500	900	15,900
2	10	1,600	9,000	1,600	9,000	800	6,000	1,360	9,500	1,080	11,900
	20	1,200	7,000	1,200	7,000	500	6,000	1,320	9,500	1,040	11,900
	25	1,200	7,000	1,200	7,000	500	6,000	1,320	9,500	1,040	11,900
	30	1,200	7,000	1,200	7,000	500	6,000	1,240	9,500	1,040	11,900
	35	1,200	7,000	1,200	7,000	500	6,000	1,240	9,500	1,040	11,900
	40	1,000	5,000	1,000	5,000	400	4,000	1,240	9,500	1,040	11,900
	45	1,000	5,000	1,000	5,000	400	4,000	1,240	9,500	1,040	11,900
	50	1,000	5,000	1,000	5,000	400	4,000	1,240	9,500	1,040	11,900
	60	800	4,000	800	4,000	300	3,500	1,240	9,500	1,040	11,900
3	30	1,000	5,000	1,000	5,000	600	4,000	1,540	5,300	1,080	8,000
	40	1,000	5,000	1,000	5,000	600	4,000	1,540	5,300	1,080	8,000
	50	1,000	5,000	1,000	5,000	600	4,000	1,540	5,300	1,080	8,000
	60	800	4,000	800	4,000	500	3,500	1,540	5,300	1,080	8,000
先端R		Ad	Pf	Ad	Pf	Ad	Pf	Ad	Pf	Ad	Pf
R≦0.25		≦0.1D	0.3D	≦0.1D	0.3D	≦0.1D	0.3D	≦0.02D	0.05D	≦0.2D	0.2D
0.3≦R		≦0.2D	0.3D	≦0.2D	0.3D	≦0.2D	0.3D	≦0.02D	0.05D	≦0.2D	0.2D

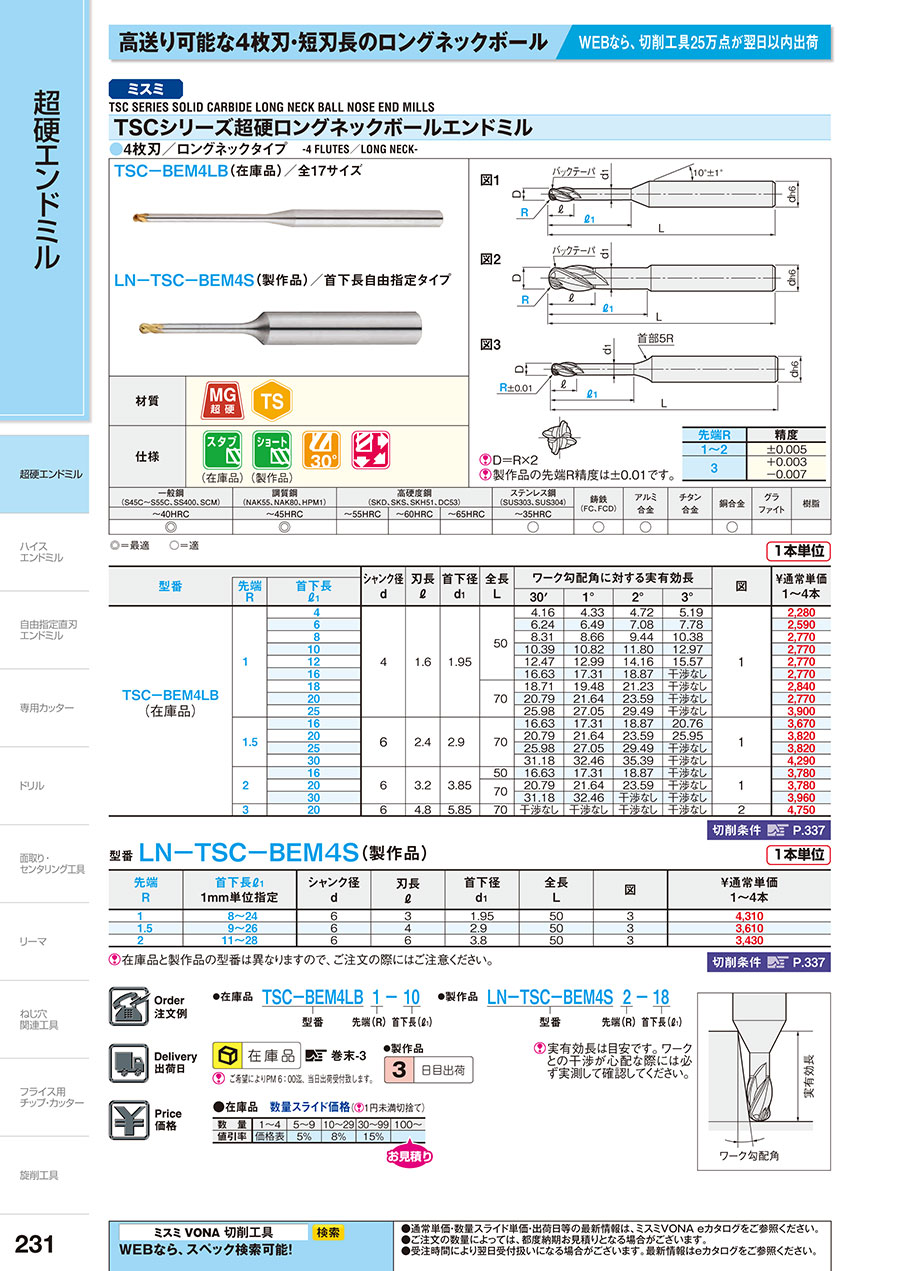

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
