TSCシリーズ超硬テーパネックボールエンドミル 3枚刃/テーパネックタイプ

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

【特長】・首下部テーパ形状による高送り高剛性3枚刃タイプ・高耐酸化性、高硬度の...

詳細情報を確認する

規格・仕様：

TS
一般鋼
3枚刃

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
コーティング
鋼用
刃数 (枚)
3

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が27型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

ＴＳＣシリーズ超硬テーパネックボールエンドミル　３枚刃／テーパネックタイプ:関連画像

型番リスト

表示件数

型番

ねじれ角

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

CAM・工具管理ソフト用データ

首部勾配

(°)

首部勾配θ1

(°)

CADデータ有無

(2D/3D)

図

●在庫品　□製作品

最小発注数量

標準ネジレ(30～44°)	追加工（首逃しのみ）	1	2	0.5	7 ～ 22	6	50	±5	-	-	2.5 ～ 5	-	2	製作品	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	1.5	3	0.75	8 ～ 23	6	50	±5	-	-	3 ～ 5	-	2	製作品	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	2	4	1	8 ～ 24	6	50	±5	-	-	0.5 ～ 5	-	2	製作品	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	3	6	1.5	9 ～ 26	6	50	±5	-	-	0.5 ～ 5	-	2	製作品	1個
標準ネジレ(30～44°)	追加工（首逃しのみ）	4	6	2	11 ～ 28	6	50	±5	-	-	0.5 ～ 5	-	2	製作品	1個
標準ネジレ(30～44°)	メーカー標準品	1	0.8	0.5	10	4	50	±5	tebis / Zoller	0.5	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	1	0.8	0.5	15	4	50	±5	tebis / Zoller	0.5	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	1	0.8	0.5	10	4	50	±5	tebis / Zoller	1	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	1	0.8	0.5	15	4	50	±5	tebis / Zoller	1	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	1	0.8	0.5	20	4	70	±5	tebis / Zoller	1	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	1	0.8	0.5	10	4	50	±5	tebis / Zoller	1.5	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	1	0.8	0.5	15	4	50	±5	tebis / Zoller	3	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	2	1.6	1	20	6	70	±5	tebis / Zoller	0.5	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	2	1.6	1	40	6	110	±5	tebis / Zoller	0.5	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	2	1.6	1	20	6	70	±5	tebis / Zoller	1	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	2	1.6	1	20	6	70	±5	tebis / Zoller	1.5	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	2	1.6	1	50	6	110	±5	tebis / Zoller	1.5	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	3	2.4	1.5	50	6	110	±5	tebis / Zoller	0.5	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	3	2.4	1.5	50	6	110	±5	tebis / Zoller	1	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	3	2.4	1.5	40	6	110	±5	tebis / Zoller	1.5	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	3	2.4	1.5	34	6	110	±5	tebis / Zoller	3	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	4	3.2	2	40	6	110	±5	tebis / Zoller	0.5	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	4	3.2	2	40	6	110	±5	tebis / Zoller	1	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	4	3.2	2	60	6	110	±5	tebis / Zoller	1	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	4	3.2	2	40	6	110	±5	tebis / Zoller	1.5	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	4	3.2	2	27	6	110	±5	tebis / Zoller	3	-	2D/3D	1	在庫品	1個
標準ネジレ(30～44°)	メーカー標準品	6	4.8	3	31	8	110	-7～+3	tebis / Zoller	3	-	2D/3D	1	在庫品	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
3,630円 ( 3,993円 )	在庫品1日目当日出荷可能
3,810円 ( 4,191円 )	在庫品1日目当日出荷可能
3,630円 ( 3,993円 )	在庫品1日目当日出荷可能
3,810円 ( 4,191円 )	在庫品1日目当日出荷可能
4,620円 ( 5,082円 )	在庫品1日目当日出荷可能
3,630円 ( 3,993円 )	在庫品1日目当日出荷可能
3,810円 ( 4,191円 )	在庫品1日目当日出荷可能
4,160円 ( 4,576円 )	在庫品1日目当日出荷可能
5,730円 ( 6,303円 )	在庫品1日目当日出荷可能
4,160円 ( 4,576円 )	在庫品1日目当日出荷可能
4,160円 ( 4,576円 )	在庫品1日目当日出荷可能
6,930円 ( 7,623円 )	在庫品1日目当日出荷可能
7,390円 ( 8,129円 )	在庫品1日目当日出荷可能
7,390円 ( 8,129円 )	在庫品1日目当日出荷可能
6,350円 ( 6,985円 )	在庫品1日目当日出荷可能
6,640円 ( 7,304円 )	在庫品1日目当日出荷可能
7,360円 ( 8,096円 )	在庫品1日目当日出荷可能
7,360円 ( 8,096円 )	在庫品1日目当日出荷可能
9,240円 ( 10,164円 )	在庫品1日目当日出荷可能
7,360円 ( 8,096円 )	在庫品1日目当日出荷可能
9,470円 ( 10,417円 )	在庫品1日目当日出荷可能
11,700円 ( 12,870円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・首下部テーパ形状による高送り高剛性3枚刃タイプ
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

納期

ＴＳＣシリーズ超硬テーパネックボールエンドミル　３枚刃／テーパネックタイプ:関連画像

特徴・使用例

推奨切削条件

型番 TSC-BEM3PB/TN-TSC-BEM3S

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
ノンコート品は送り速度、回転速度ともに下記条件の70%以下でご使用ください。
ノンコート品での高速切削は避けてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。

■切削条件

被削材	機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SUS、SCM）				調質鋼（35～40HRC）（HPM、NAK）				銅合金				アルミ合金
先端 R	送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）	回転速度（min^-1）
先端 R	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	標準
0.1	550	-	35,000	-	470	-	35,000	-	400	-	35,000	-	25	300	2,800	35,000	200	35,000
0.2	830	-	35,000	-	770	-	35,000	-	700	-	35,000	-	35	450	2,800	35,000	250	35,000
0.3	1,090	-	35,000	-	1,040	-	35,000	-	700	-	26,950	-	50	550	2,800	32,060	300	35,000
0.4	1,300	-	34,930	-	1,260	-	29,400	-	840	-	20,230	-	60	550	2,800	25,690	350	35,000
0.5	1,340	2,800	27,930	35,000	1,060	2,800	23,520	35,000	600	2,200	16,170	35,000	70	550	2,800	22,400	360	31,290
0.6	1,520	3,500	23,310	35,000	1,240	3,000	19,600	35,000	820	2,400	13,510	30,660	85	550	2,800	18,340	360	22,960
0.7	1,500	3,500	19,950	35,000	1,200	3,000	16,800	31,500	820	2,400	11,550	26,250	90	550	2,800	16,730	360	18,200
0.75	1,480	4,000	18,620	35,000	1,200	3,300	15,680	29,400	830	2,400	10,780	24,500	100	550	2,800	14,700	360	16,450
0.8	1,450	4,000	17,430	33,670	1,160	3,300	14,700	27,580	830	2,540	10,080	22,960	110	550	2,800	14,000	360	15,050
0.9	1,300	4,200	15,540	29,960	1,050	3,500	13,090	24,500	700	2,540	8,960	20,440	125	550	2,800	12,320	360	12,810
1	1,190	4,380	14,000	26,950	930	3,470	11,760	22,050	590	2,540	8,120	18,410	140	550	2,800	11,200	540	16,730
1.1	1,190	4,380	12,670	24,500	930	3,470	10,710	20,020	590	2,540	7,350	16,730	170	550	2,800	9,030	540	15,190
1.2	1,190	4,380	11,620	22,470	930	3,470	9,800	18,410	590	2,540	6,720	15,330	205	550	2,800	7,490	540	13,930
1.25	1,150	4,380	11,200	21,560	900	3,400	9,380	17,640	560	2,540	6,440	14,700	220	700	2,800	9,100	540	13,370
1.3	1,110	4,300	10,780	20,720	900	3,400	9,030	16,940	560	2,500	6,230	14,140	230	700	2,800	8,540	540	12,810
1.4	1,090	4,300	10,010	19,250	870	3,360	8,400	15,750	560	2,500	5,810	13,160	240	700	2,800	8,190	540	11,900
1.5	1,080	4,240	9,310	17,990	830	3,360	7,840	14,700	560	2,500	5,390	12,250	250	700	2,800	7,700	540	11,130
1.6	1,060	4,000	8,750	16,870	830	3,300	7,350	13,790	540	2,300	5,040	11,480	275	700	2,800	7,140	540	10,430
1.7	1,040	4,000	8,190	15,890	830	3,300	6,930	12,950	540	2,300	4,760	10,780	300	700	2,800	6,510	540	9,800
1.75	1,020	3,800	7,980	15,400	800	3,150	6,720	12,600	540	2,150	4,620	10,500	310	700	2,800	6,440	540	9,520
1.8	1,000	3,800	7,770	14,980	800	3,150	6,510	12,250	490	2,150	4,480	10,220	320	700	2,800	6,160	540	9,240
1.9	980	3,800	7,350	14,210	750	3,150	6,160	11,620	490	2,150	4,270	9,660	340	700	2,800	5,740	540	8,750
2	960	3,600	7,000	13,510	720	2,960	5,880	11,060	490	2,070	4,060	9,170	350	700	2,800	5,600	540	8,330
2.5	900	3,290	5,600	10,780	620	2,670	4,690	8,820	450	1,770	3,220	7,350	440	700	2,800	4,480	540	6,720
3	850	3,120	4,690	8,960	620	2,490	3,920	7,350	410	1,600	2,730	6,160	530	700	2,800	3,710	540	5,600
3.5	840	2,700	3,990	7,700	620	2,100	3,360	6,300	410	1,400	2,310	5,250	615	700	2,800	3,190	540	4,830
4	840	2,360	3,500	6,720	600	1,860	2,940	5,530	400	1,190	2,030	4,620	700	700	2,800	2,800	540	4,200
4.5	800	2,100	3,080	6,020	600	1,650	2,590	4,900	380	1,100	1,820	4,060	700	700	2,520	2,520	540	3,710
5	760	1,860	2,800	5,390	560	1,470	2,380	4,410	350	950	1,610	3,710	700	700	2,240	2,240	540	3,360
5.5	730	1,700	2,520	4,900	530	1,350	2,170	3,990	330	860	1,470	3,360	700	700	2,070	2,070	540	3,010
6	700	1,530	2,310	4,480	510	1,230	1,960	3,710	310	790	1,330	3,080	700	700	1,890	1,890	540	2,800
8	700	1,530	1,750	3,360	580	1,210	1,470	2,730	430	780	980	2,310	700	700	1,400	1,400	540	2,120
10	700	1,230	1,400	2,730	550	1,010	1,190	2,240	430	620	840	1,820	700	700	1,120	1,120	540	1,680
加工内容	Ad		Pf		Ad		Pf		Ad		Pf		Ad		Pf		Ad	Pf
粗加工	≦0.1D		≦0.3D		≦0.1D		≦0.3D		≦0.1D		≦0.3D		≦0.1D		≦0.3D		≦0.2D	≦0.3D
仕上加工	≦0.05D		≦0.05D		≦0.05D		≦0.05D		≦0.05D		≦0.05D		≦0.02D		≦0.05D		≦0.05D	≦0.05D

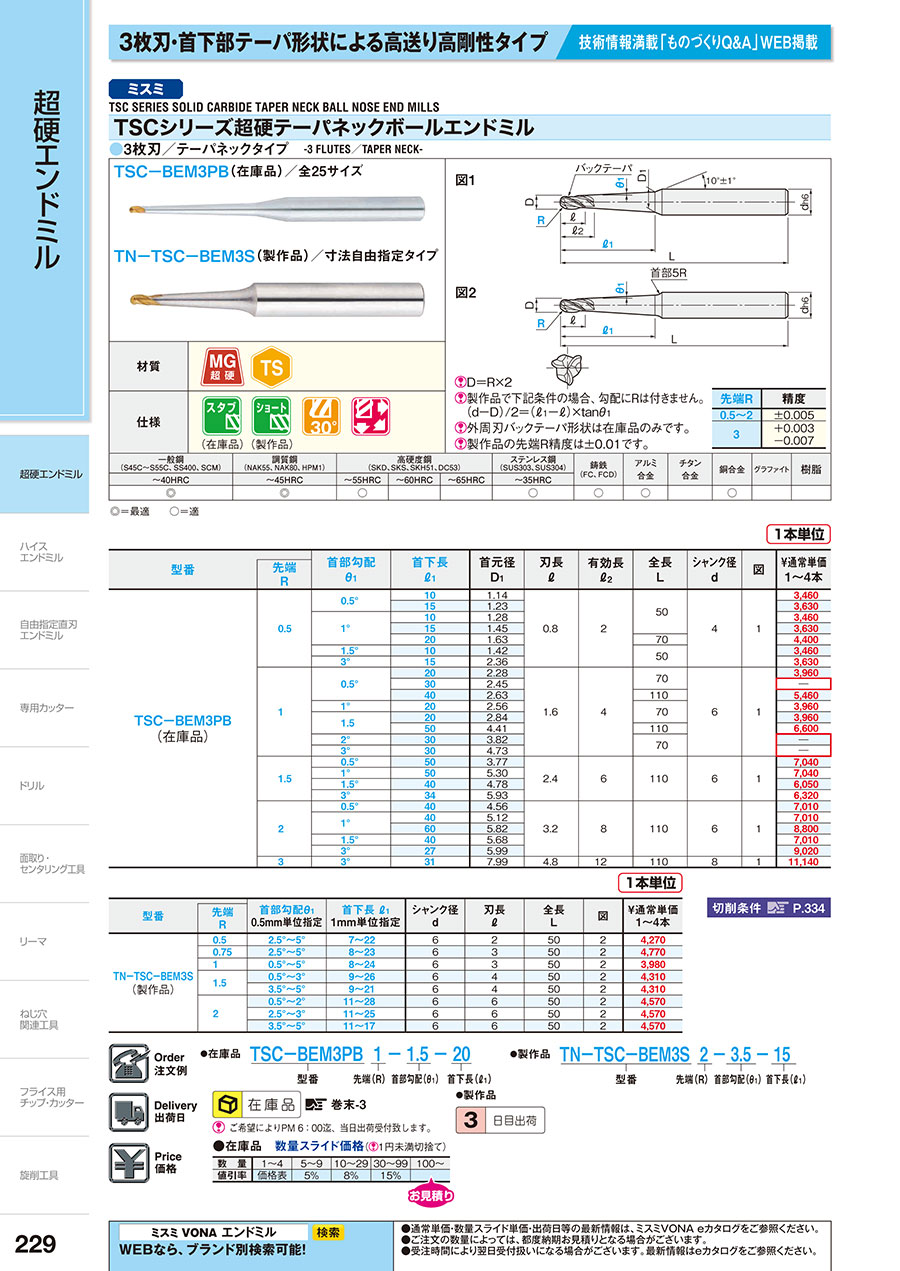

カタログ
