ミスミ

TSCシリーズ超硬ボールエンドミル球形/2枚刃/スタブ/ロングネックタイプ

数量スライド割引
一部当日出荷可能

3.6

平均満足度3.6

この商品のレビューをみる（6件）

通常単価(税別): -

税込単価: -

【特長】・切れ刃が球形状になっていますので、立ち壁加工に最適・金型のアンダーカ...

詳細情報を確認する

規格・仕様：

TS
一般鋼
2枚刃
B（スタブ）

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
コーティング
鋼用
刃数 (枚)
2
R精度 (μm)
±10

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が30型番あります。

外形図
型番リスト
詳細情報

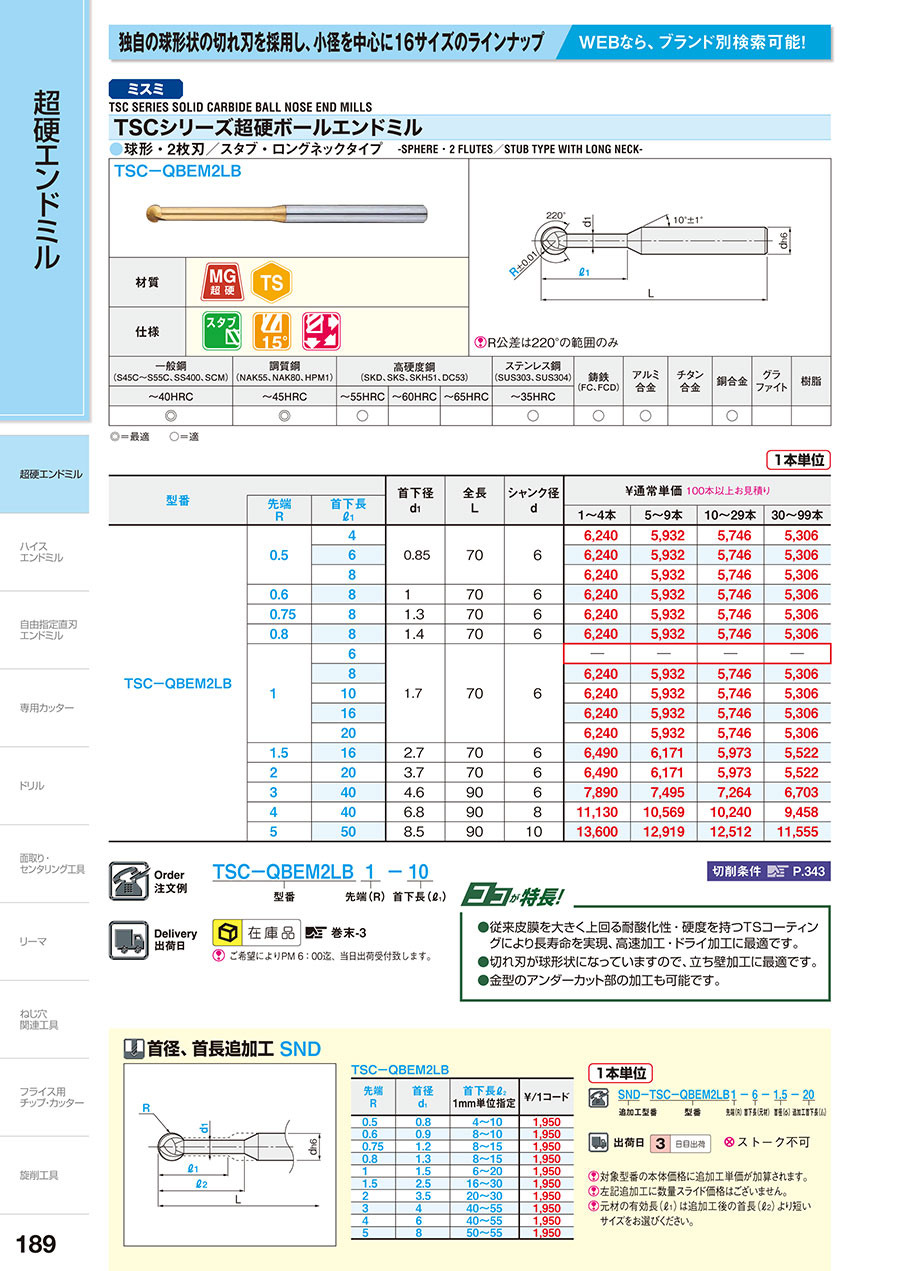

カタログ

外形図

ＴＳＣシリーズ超硬ボールエンドミル　球形・２枚刃／スタブ・ロングネックタイプ:関連画像

型番リスト

表示件数

型番

ねじれ角

標準/追加工区分

刃径

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

首径d1

(ｍｍ)

CADデータ有無

(2D/3D)

首径

(mm)

●在庫品　□製作品

最小発注数量

弱ネジレ(1～29°)	追加工（首逃しのみ）	1	0.5	4 ～ 10	6	70	-	0.8	-	0.8	首径､首長追加工品	1個
弱ネジレ(1～29°)	追加工（首逃しのみ）	1	0.5	6 ～ 10	6	70	-	0.8	-	0.8	首径､首長追加工品	1個
弱ネジレ(1～29°)	追加工（首逃しのみ）	1	0.5	8 ～ 10	6	70	-	0.8	-	0.8	首径､首長追加工品	1個
弱ネジレ(1～29°)	追加工（首逃しのみ）	1.2	0.6	8 ～ 10	6	70	-	0.9	-	0.9	首径､首長追加工品	1個
弱ネジレ(1～29°)	追加工（首逃しのみ）	1.6	0.8	8 ～ 15	6	70	-	1.3	-	1.3	首径､首長追加工品	1個
弱ネジレ(1～29°)	追加工（首逃しのみ）	1.5	0.75	8 ～ 15	6	70	-	1.2	-	1.2	首径､首長追加工品	1個
弱ネジレ(1～29°)	追加工（首逃しのみ）	2	1	8 ～ 20	6	70	-	1.5	-	1.5	首径､首長追加工品	1個
弱ネジレ(1～29°)	追加工（首逃しのみ）	2	1	10 ～ 20	6	70	-	1.5	-	1.5	首径､首長追加工品	1個
弱ネジレ(1～29°)	追加工（首逃しのみ）	2	1	16 ～ 20	6	70	-	1.5	-	1.5	首径､首長追加工品	1個
弱ネジレ(1～29°)	追加工（首逃しのみ）	2	1	20	6	70	-	1.5	-	1.5	首径､首長追加工品	1個
弱ネジレ(1～29°)	追加工（首逃しのみ）	3	1.5	16 ～ 30	6	70	-	2.5	-	2.5	首径､首長追加工品	1個
弱ネジレ(1～29°)	追加工（首逃しのみ）	4	2	20 ～ 30	6	70	-	3.5	-	3.5	首径､首長追加工品	1個
弱ネジレ(1～29°)	追加工（首逃しのみ）	6	3	40 ～ 55	6	90	-	4	-	4	首径､首長追加工品	1個
弱ネジレ(1～29°)	追加工（首逃しのみ）	8	4	40 ～ 55	8	90	-	6	-	6	首径､首長追加工品	1個
弱ネジレ(1～29°)	追加工（首逃しのみ）	10	5	50 ～ 55	10	90	-	8	-	8	首径､首長追加工品	1個
弱ネジレ(1～29°)	メーカー標準品	-	0.5	4	6	70	tebis / Zoller	-	2D/3D	0.85	在庫品	1個
弱ネジレ(1～29°)	メーカー標準品	-	0.5	6	6	70	tebis / Zoller	-	2D/3D	0.85	在庫品	1個
弱ネジレ(1～29°)	メーカー標準品	-	0.5	8	6	70	tebis / Zoller	-	2D/3D	0.85	在庫品	1個
弱ネジレ(1～29°)	メーカー標準品	-	0.6	8	6	70	tebis / Zoller	-	2D/3D	1	在庫品	1個
弱ネジレ(1～29°)	メーカー標準品	-	0.8	8	6	70	tebis / Zoller	-	2D/3D	1.4	在庫品	1個
弱ネジレ(1～29°)	メーカー標準品	-	0.75	8	6	70	tebis / Zoller	-	2D/3D	1.3	在庫品	1個
弱ネジレ(1～29°)	メーカー標準品	-	1	8	6	70	tebis / Zoller	-	2D/3D	1.7	在庫品	1個
弱ネジレ(1～29°)	メーカー標準品	-	1	10	6	70	tebis / Zoller	-	2D/3D	1.7	在庫品	1個
弱ネジレ(1～29°)	メーカー標準品	-	1	16	6	70	tebis / Zoller	-	2D/3D	1.7	在庫品	1個
弱ネジレ(1～29°)	メーカー標準品	-	1	20	6	70	tebis / Zoller	-	2D/3D	1.7	在庫品	1個
弱ネジレ(1～29°)	メーカー標準品	-	1.5	16	6	70	tebis / Zoller	-	2D/3D	2.7	在庫品	1個
弱ネジレ(1～29°)	メーカー標準品	-	2	20	6	70	tebis / Zoller	-	2D/3D	3.7	在庫品	1個
弱ネジレ(1～29°)	メーカー標準品	-	3	40	6	90	tebis / Zoller	-	2D/3D	4.6	在庫品	1個
弱ネジレ(1～29°)	メーカー標準品	-	4	40	8	90	tebis / Zoller	-	2D/3D	6.8	在庫品	1個
弱ネジレ(1～29°)	メーカー標準品	-	5	50	10	90	tebis / Zoller	-	2D/3D	8.5	在庫品	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
6,240円 ( 6,864円 )	在庫品1日目当日出荷可能
6,240円 ( 6,864円 )	在庫品1日目当日出荷可能
6,240円 ( 6,864円 )	在庫品1日目当日出荷可能
6,240円 ( 6,864円 )	在庫品1日目当日出荷可能
6,240円 ( 6,864円 )	在庫品1日目当日出荷可能
6,240円 ( 6,864円 )	在庫品1日目当日出荷可能
6,240円 ( 6,864円 )	在庫品1日目当日出荷可能
6,240円 ( 6,864円 )	在庫品1日目当日出荷可能
6,240円 ( 6,864円 )	在庫品1日目当日出荷可能
6,240円 ( 6,864円 )	在庫品1日目当日出荷可能
6,490円 ( 7,139円 )	在庫品1日目当日出荷可能
6,490円 ( 7,139円 )	在庫品1日目当日出荷可能
7,890円 ( 8,679円 )	在庫品1日目当日出荷可能
11,130円 ( 12,243円 )	在庫品1日目当日出荷可能
13,600円 ( 14,960円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・切れ刃が球形状になっていますので、立ち壁加工に最適
・金型のアンダーカット部の加工も可能
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

納期

特徴・使用例

仕様・概要

●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコーティングにより長寿命を実現、高速加工・ドライ加工に最適です。
●切れ刃が球形状になっていますので、立ち壁加工に最適です。
●金型のアンダーカット部の加工も可能です。

推奨切削条件

型番 TSC-QBEM2LB

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。

■切削条件

被削材		機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
先端R	首下長	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
0.5	4	860	32,000	860	32,000	860	32,000
	6	570	28,800	960	28,800	960	28,800
	8	430	25,900	1,070	25,900	1,070	25,900
0.6	8	1,030	32,000	1,030	32,000	1,030	32,000
0.75	8	1,290	32,000	1,290	32,000	1,290	32,000
0.8	8	1,380	32,000	1,380	32,000	1,380	32,000
1	6	2,250	31,500	1,350	31,500	1,350	31,500
	8	2,250	31,500	1,350	31,500	1,350	31,500
	10	2,250	31,500	1,350	24,000	1,350	24,000
	16	1,410	28,400	1,500	21,600	1,500	21,600
	20	1,130	25,600	1,660	19,400	1,670	19,400
1.5	16	2,350	21,000	1,750	18,000	1,600	18,000
2	20	2,500	17,500	1,800	15,500	1,550	14,000
3	40	2,150	11,500	1,850	10,500	1,700	9,500
Ad		≦0.05D
Pf		≦0.1D

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
