TSCシリーズ超硬ボールエンドミル 2枚刃/ショート/ロングシャンクタイプ

数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

【特長】・ロングシャンクタイプなので深彫り加工に最適高耐酸化性、高硬度の特性を...

詳細情報を確認する

規格・仕様：

TS
一般鋼
2枚刃
S（ショート）

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
刃数 (枚)
2

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が23型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

ＴＳＣシリーズ超硬ボールエンドミル　２枚刃／ショート・ロングシャンクタイプ:関連画像

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

追加工（首逃しのみ）	6	10	3	15 ～ 60	6	140	-7～+3	-	-	5.5～5.8	2	□	1個
追加工（首逃しのみ）	8	13	4	18 ～ 63	8	160	-7～+3	-	-	7.5～7.8	2	□	1個
追加工（首逃しのみ）	10	15	5	20 ～ 65	10	180	-7～+3	-	-	9.5～9.8	2	□	1個
追加工（首逃しのみ）	12	15	6	20 ～ 65	12	200	-7～+3	-	-	11.5～11.8	2	□	1個
追加工（首逃しのみ）	6	5 ～ 10	3	15 ～ 60	6	140	-7～+3	-	-	4.8～5	2	□	1個
追加工（首逃しのみ）	8	5 ～ 13	4	18 ～ 63	8	160	-7～+3	-	-	6.8～7	2	□	1個
追加工（首逃しのみ）	10	5 ～ 15	5	20 ～ 65	10	180	-7～+3	-	-	8.8～9	2	□	1個
追加工（首逃しのみ）	12	5 ～ 15	6	20 ～ 65	12	200	-7～+3	-	-	10.8～11	2	□	1個
追加工（首逃しのみ）	16	5 ～ 20	8	25 ～ 70	16	220	±10	-	-	14.8～15	2	□	1個
追加工（首逃しのみ）	20	5 ～ 25	10	30 ～ 75	20	250	±10	-	-	18.8～19	2	□	1個
追加工（首逃しのみ）	25	5 ～ 30	12.5	35 ～ 80	25	280	±10	-	-	23.8～24	2	□	1個
メーカー標準品	1	2	0.5	-	3	70	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	2	3	1	-	3	70	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	3	4	1.5	-	3	80	±5	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	4	6	2	-	4	100	±5	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	5	8	2.5	-	6	100	±5	tebis / Zoller	2D/3D	-	1	在庫品	1個
メーカー標準品	6	10	3	-	6	140	-7～+3	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	8	13	4	-	8	160	-7～+3	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	10	15	5	-	10	180	-7～+3	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	12	15	6	-	12	200	-7～+3	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	16	20	8	-	16	220	±10	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	20	25	10	-	20	250	±10	tebis / Zoller	2D/3D	-	2	在庫品	1個
メーカー標準品	25	30	12.5	-	25	280	±10	tebis / Zoller	2D/3D	-	2	在庫品	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	4日目
- ( - )	3日目
5,080円 ( 5,588円 )	在庫品1日目当日出荷可能
5,540円 ( 6,094円 )	在庫品1日目当日出荷可能
4,760円 ( 5,236円 )	在庫品1日目当日出荷可能
5,790円 ( 6,369円 )	在庫品1日目当日出荷可能
6,010円 ( 6,611円 )	在庫品1日目当日出荷可能
7,860円 ( 8,646円 )	在庫品1日目当日出荷可能
10,450円 ( 11,495円 )	在庫品1日目当日出荷可能
13,920円 ( 15,312円 )	在庫品1日目当日出荷可能
16,340円 ( 17,974円 )	在庫品1日目当日出荷可能
26,660円 ( 29,326円 )	在庫品1日目当日出荷可能
39,100円 ( 43,010円 )	在庫品1日目当日出荷可能
80,040円 ( 88,044円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・ロングシャンクタイプなので深彫り加工に最適
高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

納期

特徴・使用例

仕様・概要

●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコーティングにより長寿命を実現、高速加工・ドライ加工に最適です。
●ロングシャンクタイプなので深彫り加工に最適です。

推奨切削条件

型番 TSC-LS-BEM2S

機械、チャックは剛性のある精度の
高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
ノンコート品は送り速度、回転速度ともに下記条件の70%以下でご使用ください。
ノンコート品での高速切削は避けてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
切削条件の送り速度と回転速度の「標準」は荒加工、「高速」は仕上げ加工を想定しています。高速ミーリングのメリットについてはこちらをご覧ください。

■切削条件

被削材	機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SUS、SCM）				調質鋼（35～40HRC）（HPM、NAK）				銅合金				アルミ合金
先端 R	送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）	回転速度（min^-1）
先端 R	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	標準
0.1	280	-	25,000	-	240	-	25,000	-	200	-	25,000	-	10	150	2,000	25,000	100	25,000
0.2	420	-	25,000	-	390	-	25,000	-	350	-	25,000	-	20	230	2,000	25,000	130	25,000
0.3	550	-	25,000	-	520	-	25,000	-	350	-	19,250	-	30	280	2,000	22,900	150	25,000
0.4	650	-	24,950	-	630	-	21,000	-	420	-	14,450	-	30	280	2,000	18,350	180	25,000
0.5	670	1,400	19,950	25,000	530	1,400	16,800	25,000	300	1,100	11,550	25,000	40	280	2,000	16,000	180	22,350
0.6	760	1,750	16,650	25,000	620	1,500	14,000	25,000	410	1,200	9,650	21,900	40	280	2,000	13,100	180	16,400
0.7	750	1,750	14,250	25,000	600	1,500	12,000	22,500	410	1,200	8,250	18,750	50	280	2,000	11,950	180	13,000
0.75	740	2,000	13,300	25,000	600	1,650	11,200	21,000	420	1,200	7,700	17,500	50	280	2,000	10,500	180	11,750
0.8	730	2,000	12,450	24,050	580	1,650	10,500	19,700	420	1,270	7,200	16,400	60	280	2,000	10,000	180	10,750
0.9	650	2,100	11,100	21,400	530	1,750	9,350	17,500	350	1,270	6,400	14,600	60	280	2,000	8,800	180	9,150
1	600	2,190	10,000	19,250	470	1,740	8,400	15,750	300	1,270	5,800	13,150	70	280	2,000	8,000	270	11,950
1.1	600	2,190	9,050	17,500	470	1,740	7,650	14,300	300	1,270	5,250	11,950	90	280	2,000	6,450	270	10,850
1.2	600	2,190	8,300	16,050	470	1,740	7,000	13,150	300	1,270	4,800	10,950	100	280	2,000	5,350	270	9,950
1.25	580	2,190	8,000	15,400	450	1,700	6,700	12,600	280	1,270	4,600	10,500	110	350	2,000	6,500	270	9,550
1.3	560	2,150	7,700	14,800	450	1,700	6,450	12,100	280	1,250	4,450	10,100	120	350	2,000	6,100	270	9,150
1.4	550	2,150	7,150	13,750	440	1,680	6,000	11,250	280	1,250	4,150	9,400	120	350	2,000	5,850	270	8,500
1.5	540	2,120	6,650	12,850	420	1,680	5,600	10,500	280	1,250	3,850	8,750	130	350	2,000	5,500	270	7,950
1.6	530	2,000	6,250	12,050	420	1,650	5,250	9,850	270	1,150	3,600	8,200	140	350	2,000	5,100	270	7,450
1.7	520	2,000	5,850	11,350	420	1,650	4,950	9,250	270	1,150	3,400	7,700	150	350	2,000	4,650	270	7,000
1.75	510	1,900	5,700	11,000	400	1,580	4,800	9,000	270	1,080	3,300	7,500	160	350	2,000	4,600	270	6,800
1.8	500	1,900	5,550	10,700	400	1,580	4,650	8,750	250	1,080	3,200	7,300	160	350	2,000	4,400	270	6,600
1.9	490	1,900	5,250	10,150	380	1,580	4,400	8,300	250	1,080	3,050	6,900	170	350	2,000	4,100	270	6,250
2	480	1,800	5,000	9,650	360	1,480	4,200	7,900	250	1,040	2,900	6,550	180	350	2,000	4,000	270	5,950
2.5	450	1,650	4,000	7,700	310	1,340	3,350	6,300	230	890	2,300	5,250	220	350	2,000	3,200	270	4,800
3	430	1,560	3,350	6,400	310	1,250	2,800	5,250	210	800	1,950	4,400	270	350	2,000	2,650	270	4,000
3.5	420	1,350	2,850	5,500	310	1,050	2,400	4,500	210	700	1,650	3,750	310	350	2,000	2,280	270	3,450
4	420	1,180	2,500	4,800	300	930	2,100	3,950	200	600	1,450	3,300	350	350	2,000	2,000	270	3,000
4.5	400	1,050	2,200	4,300	300	830	1,850	3,500	190	550	1,300	2,900	350	350	1,800	1,800	270	2,650
5	380	930	2,000	3,850	280	740	1,700	3,150	180	480	1,150	2,650	350	350	1,600	1,600	270	2,400
5.5	370	850	1,800	3,500	270	680	1,550	2,850	170	430	1,050	2,400	350	350	1,480	1,480	270	2,150
6	350	770	1,650	3,200	260	620	1,400	2,650	160	400	950	2,200	350	350	1,350	1,350	270	2,000
8	350	770	1,250	2,400	290	610	1,050	1,950	220	390	700	1,650	350	350	1,000	1,000	270	1,520
10	350	620	1,000	1,950	280	510	850	1,600	220	310	600	1,300	350	350	800	800	270	1,200
加工内容	Ad		Pf		Ad		Pf		Ad		Pf		Ad		Pf		Ad	Pf
粗加工	≦0.1D		≦0.3D		≦0.1D		≦0.3D		≦0.1D		≦0.3D		≦0.1D		≦0.3D		≦0.2D	≦0.3D
仕上加工	≦0.05D		≦0.05D		≦0.05D		≦0.05D		≦0.05D		≦0.05D		≦0.02D		≦0.05D		≦0.05D	≦0.05D

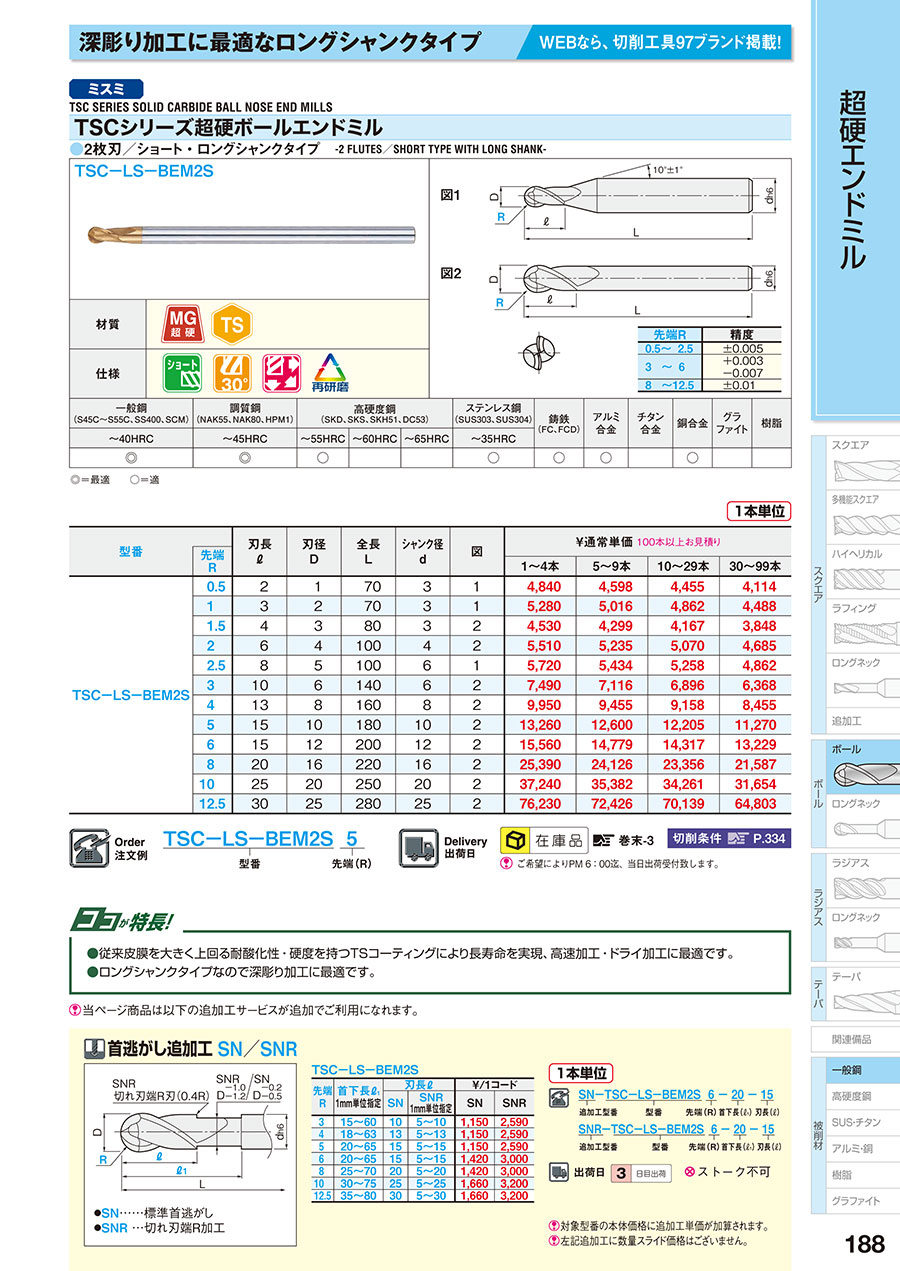

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
