TSCシリーズ超硬ボールエンドミル焼ばめ用/2枚刃/スタブタイプ

数量スライド割引
当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（7件）

通常単価(税別): 1,520円～6,140円

税込単価: 1,672円～6,754円

【特長】・高精度加工を実現する焼ばめチャック対応・焼ばめ用に刃長、全長が短く剛...

詳細情報を確認する

規格・仕様：

TS
一般鋼
2枚刃
B（スタブ）

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
2
CAM・工具管理ソフト用データ
tebis / Zoller
CADデータ有無 (2D/3D)
2D/3D
●在庫品　□製作品
在庫品

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が16型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

ＴＳＣシリーズ超硬ボールエンドミル　焼ばめ用・２枚刃／スタブタイプ:関連画像

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

図

最小発注数量

0.4	0.4	0.2	4	40	±5	1	1個
0.6	0.6	0.3	4	40	±5	1	1個
0.8	0.8	0.4	4	40	±5	1	1個
1	1	0.5	4	40	±5	1	1個
1.2	1.2	0.6	4	40	±5	1	1個
1.6	1.6	0.8	4	40	±5	1	1個
1.5	1.5	0.75	4	40	±5	1	1個
2	2	1	4	40	±5	1	1個
3	3	1.5	6	40	±5	1	1個
2.5	2.5	1.25	4	40	±5	1	1個
4	4	2	6	40	±5	1	1個
5	5	2.5	6	40	±5	1	1個
6	6	3	6	40	-7～+3	2	1個
8	8	4	8	50	-7～+3	2	1個
10	10	5	10	60	-7～+3	2	1個
12	12	6	12	65	-7～+3	2	1個

通常単価(税別) (税込単価)	通常出荷日

2,080円 ( 2,288円 )	在庫品1日目当日出荷可能
1,850円 ( 2,035円 )	在庫品1日目当日出荷可能
1,850円 ( 2,035円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能
2,490円 ( 2,739円 )	在庫品1日目当日出荷可能
2,080円 ( 2,288円 )	在庫品1日目当日出荷可能
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能
1,850円 ( 2,035円 )	在庫品1日目当日出荷可能
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能
1,980円 ( 2,178円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,540円 ( 2,794円 )	在庫品1日目当日出荷可能
3,830円 ( 4,213円 )	在庫品1日目当日出荷可能
4,620円 ( 5,082円 )	在庫品1日目当日出荷可能
6,140円 ( 6,754円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・高精度加工を実現する焼ばめチャック対応
・焼ばめ用に刃長、全長が短く剛性重視の設計
高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

納期

特徴・使用例

仕様・概要

●R精度向上により、高精度3次元加工に最適。
●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコーティングにより長寿命を実現、高速加工・ドライ加工に最適です。
●焼ばめ用に刃長、全長が短くなっています。

推奨切削条件

型番 TSC-SH-BEM2B

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
ノンコート品は送り速度、回転速度ともに下記条件の70%以下でご使用ください。
ノンコート品での高速切削は避けてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
2枚刃の標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

■切削条件

被削材	機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SUS、SCM）				調質鋼（35～40HRC）（HPM、NAK）				銅合金				アルミ合金
先端 R	送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）	回転速度（min^-1）
先端 R	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	標準
0.1	550	-	50,000	-	470	-	50,000	-	400	-	50,000	-	25	300	4,000	50,000	200	50,000
0.2	830	-	50,000	-	770	-	50,000	-	700	-	50,000	-	35	450	4,000	50,000	250	50,000
0.3	1,090	-	50,000	-	1,040	-	50,000	-	700	-	38,500	-	50	550	4,000	45,800	300	50,000
0.4	1,300	-	49,900	-	1,260	-	42,000	-	840	-	28,900	-	60	550	4,000	36,700	350	50,000
0.5	1,340	2,800	39,900	50,000	1,060	2,800	33,600	50,000	600	2,200	23,100	50,000	70	550	4,000	32,000	360	44,700
0.6	1,520	3,500	33,300	50,000	1,240	3,000	28,000	50,000	820	2,400	19,300	43,800	85	550	4,000	26,200	360	32,800
0.7	1,500	3,500	28,500	50,000	1,200	3,000	24,000	45,000	820	2,400	16,500	37,500	90	550	4,000	23,900	360	26,000
0.75	1,480	4,000	26,600	50,000	1,200	3,300	22,400	42,000	830	2,400	15,400	35,000	100	550	4,000	21,000	360	23,500
0.8	1,450	4,000	24,900	48,100	1,160	3,300	21,000	39,400	830	2,540	14,400	32,800	110	550	4,000	20,000	360	21,500
0.9	1,300	4,200	22,200	42,800	1,050	3,500	18,700	35,000	700	2,540	12,800	29,200	125	550	4,000	17,600	360	18,300
1	1,190	4,380	20,000	38,500	930	3,470	16,800	31,500	590	2,540	11,600	26,300	140	550	4,000	16,000	540	23,900
1.1	1,190	4,380	18,100	35,000	930	3,470	15,300	28,600	590	2,540	10,500	23,900	170	550	4,000	12,900	540	21,700
1.2	1,190	4,380	16,600	32,100	930	3,470	14,000	26,300	590	2,540	9,600	21,900	205	550	4,000	10,700	540	19,900
1.25	1,150	4,380	16,000	30,800	900	3,400	13,400	25,200	560	2,540	9,200	21,000	220	700	4,000	13,000	540	19,100
1.3	1,110	4,300	15,400	29,600	900	3,400	12,900	24,200	560	2,500	8,900	20,200	230	700	4,000	12,200	540	18,300
1.4	1,090	4,300	14,300	27,500	870	3,360	12,000	22,500	560	2,500	8,300	18,800	240	700	4,000	11,700	540	17,000
1.5	1,080	4,240	13,300	25,700	830	3,360	11,200	21,000	560	2,500	7,700	17,500	250	700	4,000	11,000	540	15,900
1.6	1,060	4,000	12,500	24,100	830	3,300	10,500	19,700	540	2,300	7,200	16,400	275	700	4,000	10,200	540	14,900
1.7	1,040	4,000	11,700	22,700	830	3,300	9,900	18,500	540	2,300	6,800	15,400	300	700	4,000	9,300	540	14,000
1.75	1,020	3,800	11,400	22,000	800	3,150	9,600	18,000	540	2,150	6,600	15,000	310	700	4,000	9,200	540	13,600
1.8	1,000	3,800	11,100	21,400	800	3,150	9,300	17,500	490	2,150	6,400	14,600	320	700	4,000	8,800	540	13,200
1.9	980	3,800	10,500	20,300	750	3,150	8,800	16,600	490	2,150	6,100	13,800	340	700	4,000	8,200	540	12,500
2	960	3,600	10,000	19,300	720	2,960	8,400	15,800	490	2,070	5,800	13,100	350	700	4,000	8,000	540	11,900
2.5	900	3,290	8,000	15,400	620	2,670	6,700	12,600	450	1,770	4,600	10,500	440	700	4,000	6,400	540	9,600
3	850	3,120	6,700	12,800	620	2,490	5,600	10,500	410	1,600	3,900	8,800	530	700	4,000	5,300	540	8,000
3.5	840	2,700	5,700	11,000	620	2,100	4,800	9,000	410	1,400	3,300	7,500	615	700	4,000	4,553	540	6,900
4	840	2,360	5,000	9,600	600	1,860	4,200	7,900	400	1,190	2,900	6,600	700	700	4,000	4,000	540	6,000
4.5	800	2,100	4,400	8,600	600	1,650	3,700	7,000	380	1,100	2,600	5,800	700	700	3,600	3,600	540	5,300
5	760	1,860	4,000	7,700	560	1,470	3,400	6,300	350	950	2,300	5,300	700	700	3,200	3,200	540	4,800
5.5	730	1,700	3,600	7,000	530	1,350	3,100	5,700	330	860	2,100	4,800	700	700	2,950	2,950	540	4,300
6	700	1,530	3,300	6,400	510	1,230	2,800	5,300	310	790	1,900	4,400	700	700	2,700	2,700	540	4,000
8	700	1,530	2,500	4,800	580	1,210	2,100	3,900	430	780	1,400	3,300	700	700	2,000	2,000	540	3,030
10	700	1,230	2,000	3,900	550	1,010	1,700	3,200	430	620	1,200	2,600	700	700	1,600	1,600	540	2,400
加工内容	Ad		Pf		Ad		Pf		Ad		Pf		Ad		Pf		Ad	Pf
粗加工	≦0.1D		≦0.3D		≦0.1D		≦0.3D		≦0.1D		≦0.3D		≦0.1D		≦0.3D		≦0.2D	≦0.3D
仕上加工	≦0.05D		≦0.05D		≦0.05D		≦0.05D		≦0.05D		≦0.05D		≦0.02D		≦0.05D		≦0.05D	≦0.05D

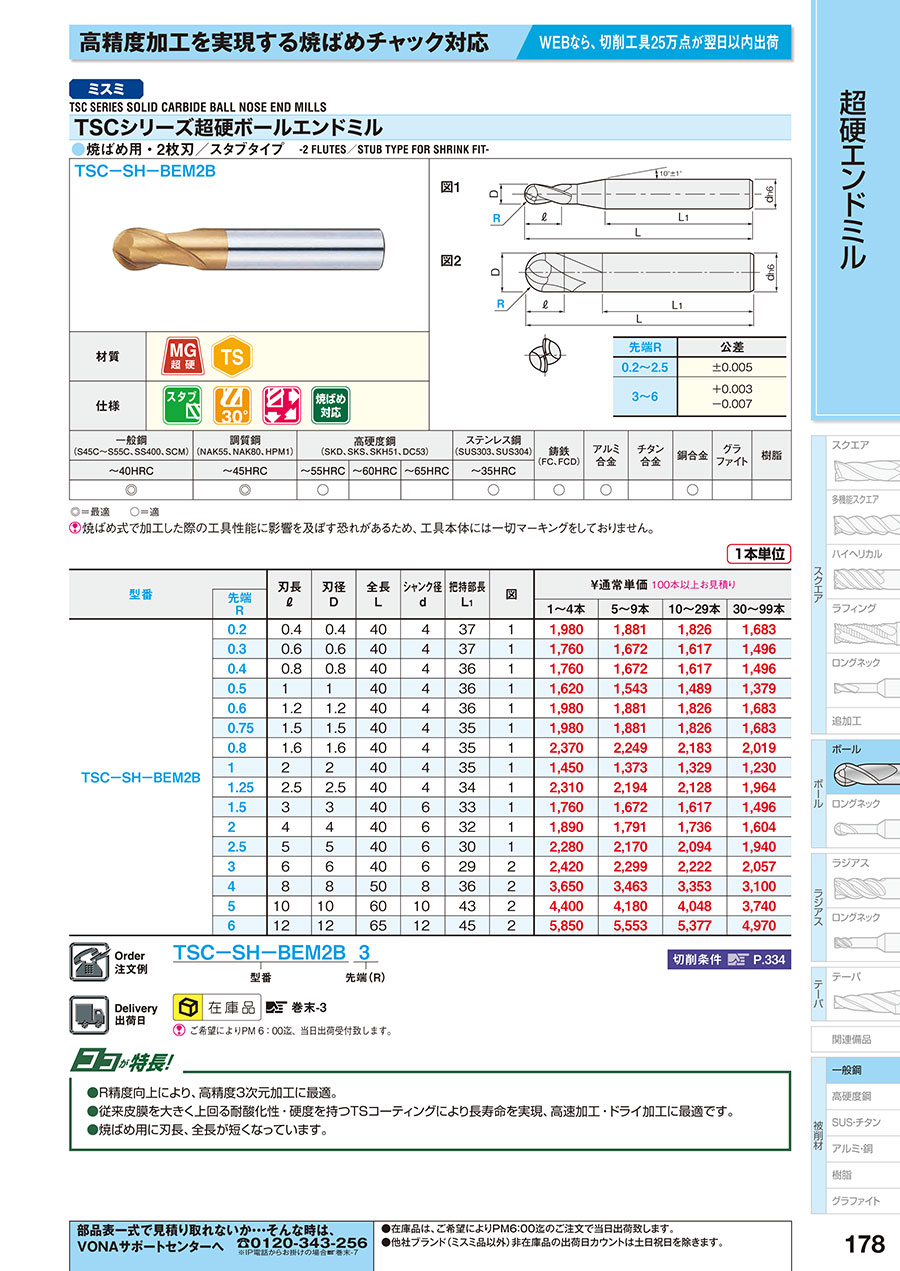

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
