3	4	10	6	60	-0.01～-0.035	1	1個
4	4	12	6	60	-0.01～-0.035	1	1個
5	4	15	6	60	-0.01～-0.035	1	1個
6	6	15	6	60	-0.01～-0.035	2	1個
8	6	20	8	75	-0.01～-0.035	2	1個
10	6	25	10	80	-0.01～-0.035	2	1個
12	6	30	12	100	-0.01～-0.045	2	1個

通常単価(税別) (税込単価)	通常出荷日

5,570円 ( 6,127円 )	在庫品1日目当日出荷可能
5,700円 ( 6,270円 )	在庫品1日目当日出荷可能
6,300円 ( 6,930円 )	在庫品1日目当日出荷可能
5,740円 ( 6,314円 )	在庫品1日目当日出荷可能
7,520円 ( 8,272円 )	在庫品1日目当日出荷可能
9,120円 ( 10,032円 )	在庫品1日目当日出荷可能
11,520円 ( 12,672円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・刃先振れ精度5μm以内（当社測定比）・バックテーパ5μm以内・シャンク径公差h5規格を採用、品質のバラツキが少ない高品位な工具により、高精度を要求される側面仕上げ加工に最適
・炭素鋼等の生材加工に適した、ポジ刃・刃先ピンカドによる切れ味重視の刃形状に設計

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

納期

特徴・使用例

仕様・概要

●刃先振れ精度 5μm以内（当社測定比）・バックテーパ 5μm以内・シャンク径公差 h5規格を採用、品質のバラツキが少ない高品位な工具により、高精度を要求される側面仕上げ加工に最適です。
●炭素鋼等の生材加工に適した、ポジ刃・刃先ピンカドによる切れ味重視の刃形状に設計してあります。
●完全な結晶構造を有する窒化物系複合皮膜であるTSコートにより、調質鋼に加え、炭素鋼等の生材においても、優れた耐久性を発揮します。

[ ! ]当商品は高精度なため、ミスミQ-Value再研磨を行わないと精度が再現しないことがあります。

推奨切削条件

型番 TSC-HP-PSXR

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたハーフメイドエンドミルは切削条件を下げてご使用ください。
側面切削はダウンカットでご使用ください。
側面加工でビビリが生じた場合は切削条件を下げてご使用ください。
標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

■側面切削条件

被削材		機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SUS、SCM）				調質鋼（35～40HRC）（HPM、NAK）
刃径D		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）
刃径D		標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
1		600	1,600	17,500	50,000	600	1,600	17,500	50,000	500	1,600	17,500	50,000
2		1,300	3,200	17,500	45,000	1,300	3,200	17,500	45,000	1,100	2,900	17,500	43,800
3		1,700	3,400	14,000	30,500	1,700	3,400	14,000	30,500	1,300	3,100	13,000	29,500
4		1,700	3,800	10,500	22,800	1,700	3,800	10,500	22,800	1,300	3,400	9,500	22,000
5		2,000	4,300	8,600	18,500	2,000	4,300	8,600	18,500	1,400	3,900	7,800	17,800
6		2,500	5,500	6,900	15,000	2,500	5,500	6,900	15,000	1,900	5,100	6,400	14,500
8		2,600	5,600	5,200	11,300	2,600	5,600	5,200	11,300	1,900	5,100	4,800	11,000
10		2,500	5,500	4,100	9,000	2,500	5,500	4,100	9,000	1,800	5,000	3,800	8,800
12		2,400	5,300	3,500	7,600	2,400	5,300	3,500	7,600	1,800	4,800	3,200	7,300
16		2,200	4,900	2,600	5,700	2,200	4,900	2,600	5,700	1,700	4,400	2,400	5,500
20		2,100	4,500	2,200	4,600	2,100	4,500	2,200	4,600	1,600	4,100	2,100	4,400
Ad		≦1.5D				≦1.5D				≦1.5D
Rd	標準	≦0.1D				≦0.1D				≦0.1D
Rd	高速	≦0.05D				≦0.05D				≦0.05D

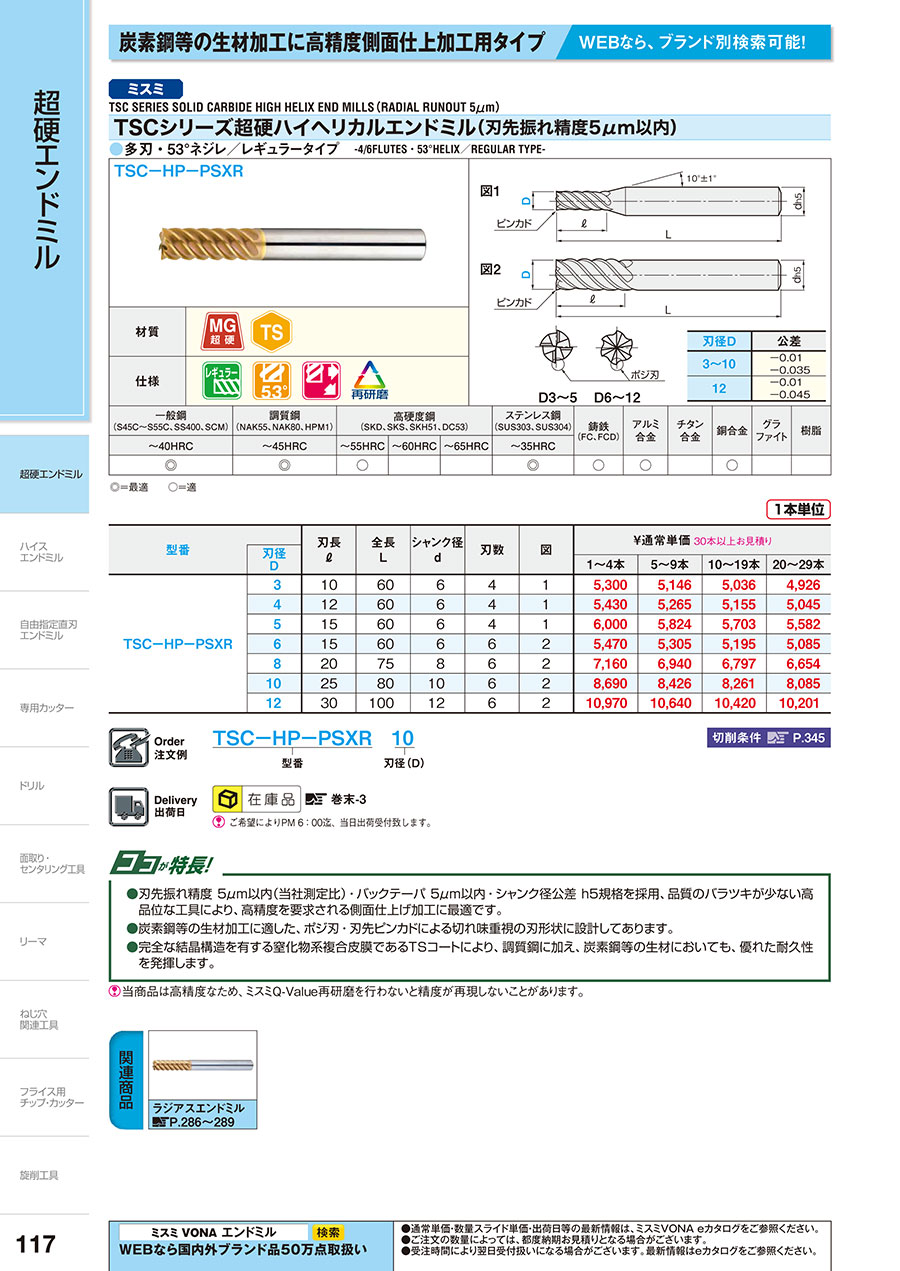

カタログ
