ミスミ

TSCシリーズ超硬ハイヘリカル 焼ばめ用/刃先振れ5μm以内/高硬度鋼用/多刃53°ネジレ/スタブ

TSCシリーズ超硬ハイヘリカル 焼ばめ用/刃先振れ5μm以内/高硬度鋼用/多刃53°ネジレ/スタブ
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
5,330円～8,780円
税込単価
5,863円～9,658円

【特長】・焼ばめホルダを使用して加工する事に考慮した、最適な刃長・シャンク長・...

詳細情報を確認する
規格・仕様：
  • TS
  • 一般鋼
  • 多刃（5～）
  • B（スタブ）

ご注意

  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が6型番あります。
数量：

外形図



ＴＳＣシリーズ超硬ハイヘリカルエンドミルエンドミル（焼ばめホルダ用／刃先振れ精度５μｍ以内）　多刃・５３°ネジレ／スタブタイプ:関連画像

型番リスト

表示件数
  • 1
    • 型番
    TSC-SHP-PSXB3
    TSC-SHP-PSXB4
    TSC-SHP-PSXB5
    TSC-SHP-PSXB6
    TSC-SHP-PSXB8
    TSC-SHP-PSXB10

    刃径

    (mm)

    刃数

    (枚)

    刃長

    (mm)

    シャンク径

    (mm)

    全長

    (mm)

    刃径公差

    図

    		最小発注数量
    3
    4
    4.5
    6
    50
    -0.01～-0.035
    1
    1個
    4
    4
    6
    6
    50
    -0.01～-0.035
    1
    1個
    5
    4
    7.5
    6
    50
    -0.01～-0.035
    1
    1個
    6
    6
    9
    6
    50
    -0.01～-0.035
    2
    1個
    8
    6
    12
    8
    65
    -0.01～-0.035
    2
    1個
    10
    6
    15
    10
    70
    -0.01～-0.035
    2
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,330円
    ( 5,863円 )
    在庫品1日目当日出荷可能
    5,470円
    ( 6,017円 )
    在庫品1日目当日出荷可能
    6,070円
    ( 6,677円 )
    在庫品1日目当日出荷可能
    5,510円
    ( 6,061円 )
    在庫品1日目当日出荷可能
    7,290円
    ( 8,019円 )
    在庫品1日目当日出荷可能
    8,780円
    ( 9,658円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・焼ばめホルダを使用して加工する事に考慮した、最適な刃長・シャンク長・全長に設計
    ・刃先振れ精度5μm以内（当社測定比）・バックテーパ5μm以内・シャンク径公差h5規格を採用、品質のバラツキが少ない高品位な工具により、高精度を要求される側面仕上げ加工に最適
    ・炭素鋼等の生材加工に適した、ポジ刃・刃先ピンカドによる切れ味重視の刃形状に設計

    ご注意

    • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
      詳細は「切削工具データダウンロードサービス」ページからご確認ください。
    技術情報

    規格・価格

    納期



    特徴・使用例

    仕様・概要


    ●焼ばめホルダを使用して加工する事に考慮した、最適な刃長・シャンク長・全長に設計されております。
    ●    刃先振れ精度 5μm以内（当社測定比）・バックテーパ 5μm以内・シャンク径公差 h5規格を採用、品質のバラツキが
    少ない高品位な工具により、高精度を要求される側面仕上げ加工に最適です。
    ●    炭素鋼等の生材加工に適した、ポジ刃・刃先ピンカドによる切れ味重視の刃形状に設計してあります。
    ●    完全な結晶構造を有する窒化物系複合皮膜であるTSコートにより、調質鋼に加え、炭素鋼等の生材においても、優れた耐久性を発揮します。

    推奨切削条件

    型番 TSC-SHP-PSXB

    TSCシリーズ超硬ハイヘリカル 焼ばめ用/刃先振れ5μm以内/高硬度鋼用/多刃53°ネジレ/スタブ 推奨切削条件
    • 機械、チャックは剛性のある精度の高いものをご使用ください。
    • 切削油は被削材に適したものを選定してください。
    • 高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
    • ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
    • エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
    • 標準エンドミルから修正加工されたハーフメイドエンドミルは切削条件を下げてご使用ください。
    • 側面切削はダウンカットでご使用ください。
    • 側面加工でビビリが生じた場合は切削条件を下げてご使用ください。
    • 標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

    ■側面切削条件

    被削材機械構造用炭素鋼
    （S45C～S55C）    		合金工具鋼
    （SKD、SUS、SCM）    		調質鋼（35～40HRC）
    （HPM、NAK）
    刃径D送り速度
    （mm/min）    		回転速度
    （min-1）    		送り速度
    （mm/min）    		回転速度
    （min-1）    		送り速度
    （mm/min）    		回転速度
    （min-1）
    標準高速標準高速標準高速標準高速標準高速標準高速
    16001,60017,50050,0006001,60017,50050,0005001,60017,50050,000
    21,3003,20017,50045,0001,3003,20017,50045,0001,1002,90017,50043,800
    31,7003,40014,00030,5001,7003,40014,00030,5001,3003,10013,00029,500
    41,7003,80010,50022,8001,7003,80010,50022,8001,3003,4009,50022,000
    52,0004,3008,60018,5002,0004,3008,60018,5001,4003,9007,80017,800
    62,5005,5006,90015,0002,5005,5006,90015,0001,9005,1006,40014,500
    82,6005,6005,20011,3002,6005,6005,20011,3001,9005,1004,80011,000
    102,5005,5004,1009,0002,5005,5004,1009,0001,8005,0003,8008,800
    122,4005,3003,5007,6002,4005,3003,5007,6001,8004,8003,2007,300
    162,2004,9002,6005,7002,2004,9002,6005,7001,7004,4002,4005,500
    202,1004,5002,2004,6002,1004,5002,2004,6001,6004,1002,1004,400
    Ad≦1.5D≦1.5D≦1.5D
    Rd標準≦0.1D≦0.1D≦0.1D
    高速≦0.05D≦0.05D≦0.05D

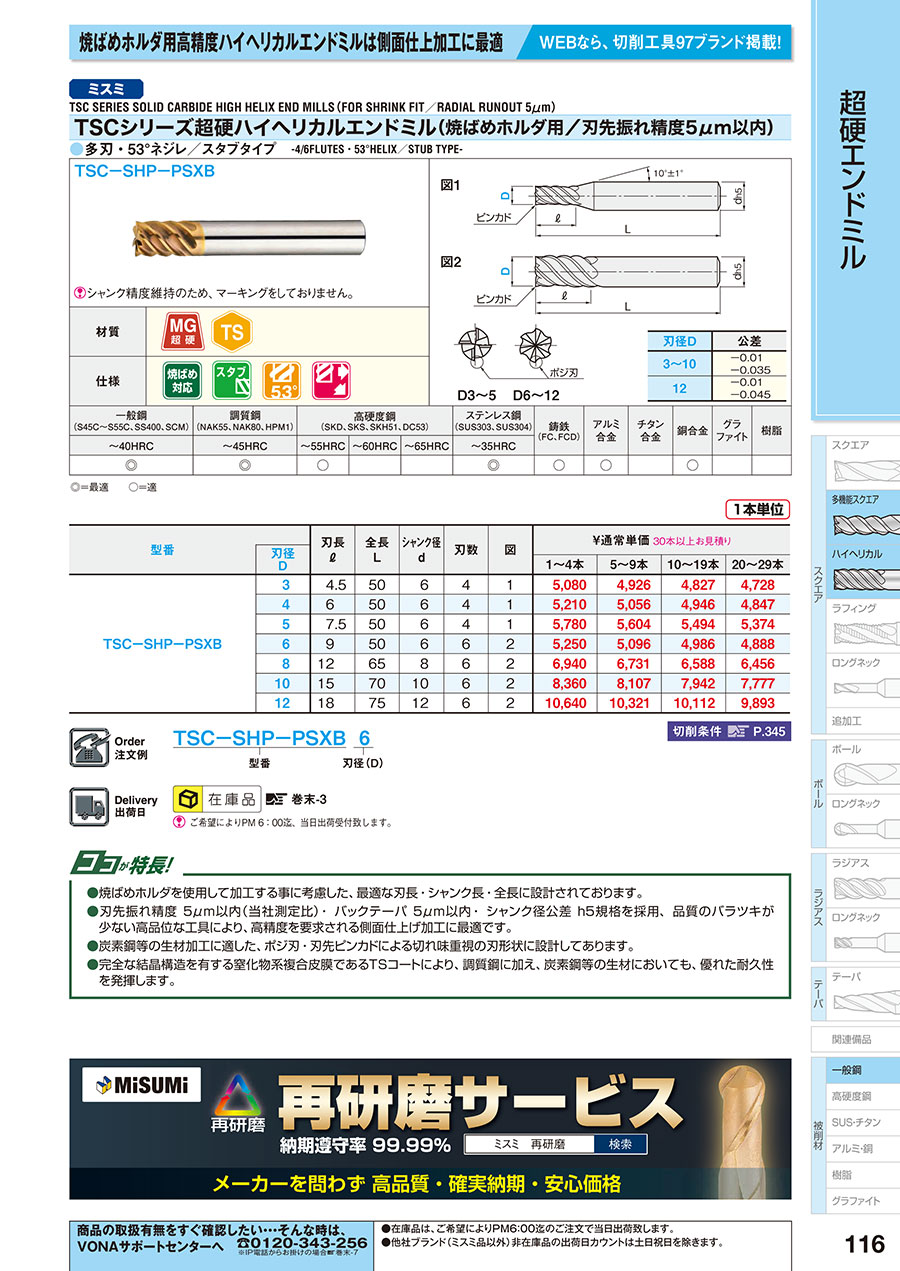

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    FM-116

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    TSCシリーズ超硬ハイヘリカル 焼ばめ用/刃先振れ5μm以内/高硬度鋼用/多刃53°ネジレ/スタブのレビュー
    4平均満足度：4.01件のレビュー
    316Lに使用
    4
    満足度：4.02018/11/30
    ハイヘリカルなので条件が上げられること、コーティングが硬いので刃持ちがよいことそして金額の面で選びました。0.5ｍｍぐら...もっと読む
    0人が参考にしています。
    1件全て見る
