TSCシリーズ超硬ロングネックスクエアエンドミル 4枚刃/ロングネックタイプ
- TS
- 一般鋼
- 4枚刃
- 加工用途（加工形状）
- 平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
- 工具材質
- 超硬
- ねじれ角
- 標準ネジレ(30～44°)
- コーティング
- 鋼用
- 刃数 (枚)
- 4
- 刃径公差
- 0～-0.02
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
外形図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,850円 ( 2,035円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
2,100円 ( 2,310円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,810円 ( 1,991円 ) | 在庫品1日目当日出荷可能 |
2,350円 ( 2,585円 ) | 在庫品1日目当日出荷可能 |
2,350円 ( 2,585円 ) | 在庫品1日目当日出荷可能 |
2,350円 ( 2,585円 ) | 在庫品1日目当日出荷可能 |
2,350円 ( 2,585円 ) | 在庫品1日目当日出荷可能 |
2,580円 ( 2,838円 ) | 在庫品1日目当日出荷可能 |
3,320円 ( 3,652円 ) | 在庫品1日目当日出荷可能 |
2,660円 ( 2,926円 ) | 在庫品1日目当日出荷可能 |
2,660円 ( 2,926円 ) | 在庫品1日目当日出荷可能 |
2,660円 ( 2,926円 ) | 在庫品1日目当日出荷可能 |
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・一般鋼、SUS304、調質鋼（～50HRC）の加工に高いパフォーマンスを発揮
・ワークの深い箇所の加工に最適な首下長を選択可能
・汎用的な30°ネジレ角により、低～中回転域での加工に最適
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
規格・価格
納期
特徴・使用例
仕様・概要
●ワークの深い箇所の加工に最適な首下長を選択可能です。
●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコーティングにより、長寿命を実現、高速加工・ドライ加工に最適です。
推奨切削条件
型番 TSC-EM4LB / TSC-PEM4LB / LN-TSC-EM4S / LN-TSC-PEM4S
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削用は被削材に適したものを選定してください。
- ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
■溝切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||||
|---|---|---|---|---|---|---|---|---|
| 刃径D | 有効長 | Ad（mm） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 1 | 4 | 0.02～0.05 | 1,000 | 26,500 | 700 | 21,500 | 500 | 17,500 |
| 6 | 0.01～0.025 | 670 | 23,900 | 470 | 19,400 | 330 | 15,800 | |
| 8 | 0.01～0.025 | 500 | 21,500 | 350 | 17,500 | 250 | 14,200 | |
| 10 | 0.005～0.014 | 400 | 19,400 | 280 | 15,800 | 200 | 12,800 | |
| 12 | 0.005～0.012 | 330 | 17,500 | 230 | 14,200 | 170 | 11,500 | |
| 1.2 | 6 | 0.025～0.06 | 1,000 | 22,000 | 700 | 18,000 | 500 | 14,500 |
| 8 | 0.012～0.03 | 750 | 19,800 | 530 | 16,200 | 380 | 13,100 | |
| 10 | 0.007～0.016 | 600 | 17,800 | 420 | 14,600 | 300 | 11,800 | |
| 12 | 0.007～0.016 | 500 | 16,000 | 350 | 13,100 | 250 | 10,600 | |
| 16 | 0.003～0.007 | 380 | 14,400 | 260 | 11,800 | 190 | 9,500 | |
| 1.5 | 6 | 0.03～0.075 | 1,000 | 17,500 | 700 | 14,000 | 500 | 11,500 |
| 8 | 0.016～0.038 | 1,000 | 17,500 | 700 | 14,000 | 500 | 11,500 | |
| 10 | 0.016～0.038 | 800 | 15,800 | 560 | 12,600 | 400 | 10,400 | |
| 12 | 0.016～0.038 | 670 | 14,200 | 470 | 11,300 | 330 | 9,400 | |
| 14 | 0.008～0.02 | 570 | 12,800 | 400 | 10,200 | 290 | 8,500 | |
| 16 | 0.007～0.01 | 500 | 11,500 | 350 | 9,200 | 250 | 7,700 | |
| 18 | 0.007～0.01 | 440 | 10,400 | 310 | 8,300 | 220 | 6,900 | |
| 20 | 0.003～0.009 | 400 | 9,400 | 280 | 7,500 | 200 | 6,200 | |
| 2 | 6 | 0.04～0.1 | 1,000 | 13,000 | 700 | 10,500 | 500 | 8,900 |
| 8 | 0.037～0.088 | 1,000 | 13,000 | 700 | 10,500 | 500 | 8,900 | |
| 10 | 0.037～0.088 | 1,000 | 13,000 | 700 | 10,500 | 500 | 8,900 | |
| 12 | 0.018～0.044 | 830 | 11,700 | 580 | 9,500 | 420 | 8,000 | |
| 14 | 0.018～0.044 | 710 | 10,500 | 500 | 8,600 | 360 | 7,200 | |
| 16 | 0.018～0.044 | 630 | 9,500 | 440 | 7,700 | 310 | 6,500 | |
| 18 | 0.01～0.025 | 560 | 8,600 | 390 | 6,900 | 280 | 5,900 | |
| 20 | 0.01～0.025 | 500 | 7,700 | 350 | 6,200 | 250 | 5,300 | |
| 25 | 0.008～0.021 | 400 | 6,900 | 280 | 5,600 | 200 | 4,800 | |
| 30 | 0.004～0.01 | 330 | 6,200 | 230 | 5,000 | 170 | 4,300 | |
| 2.5 | 8 | 0.046～0.11 | 1,000 | 10,400 | 700 | 8,400 | 500 | 7,100 |
| 12 | 0.046～0.11 | 1,000 | 10,400 | 700 | 8,400 | 500 | 7,100 | |
| 16 | 0.023～0.056 | 750 | 9,400 | 530 | 7,600 | 380 | 6,400 | |
| 20 | 0.023～0.056 | 600 | 8,500 | 420 | 6,800 | 300 | 5,800 | |
| 25 | 0.012～0.03 | 480 | 7,700 | 340 | 6,100 | 240 | 5,200 | |
| 3 | 8 | 0.055～0.15 | 1,000 | 8,900 | 700 | 7,200 | 500 | 5,900 |
| 12 | 0.055～0.132 | 1,000 | 8,900 | 700 | 7,200 | 500 | 5,900 | |
| 16 | 0.028～0.067 | 1,000 | 8,900 | 700 | 7,200 | 500 | 5,900 | |
| 20 | 0.028～0.067 | 800 | 8,000 | 560 | 6,500 | 400 | 5,300 | |
| 25 | 0.015～0.036 | 640 | 7,200 | 450 | 5,900 | 320 | 4,800 | |
| 30 | 0.015～0.036 | 530 | 6,500 | 370 | 5,300 | 270 | 4,300 | |
| 40 | 0.005～0.012 | 400 | 5,900 | 280 | 4,800 | 200 | 3,900 | |
| 4 | 12 | 0.07～0.17 | 1,000 | 6,650 | 700 | 5,400 | 500 | 4,450 |
| 16 | 0.045～0.15 | 1,000 | 6,650 | 700 | 5,400 | 500 | 4,450 | |
| 20 | 0.045～0.15 | 1,000 | 6,650 | 700 | 5,400 | 500 | 4,450 | |
| 30 | 0.023～0.076 | 670 | 6,000 | 470 | 4,900 | 330 | 4,000 | |
| 40 | 0.017～0.046 | 500 | 5,400 | 350 | 4,400 | 250 | 3,600 | |
| 5 | 16 | 0.079～0.189 | 1,000 | 5,300 | 700 | 4,300 | 500 | 3,550 |
| 25 | 0.079～0.189 | 1,000 | 5,300 | 700 | 4,300 | 500 | 3,550 | |
| 35 | 0.04～0.096 | 710 | 4,800 | 500 | 3,900 | 360 | 3,200 | |
| 50 | 0.022～0.052 | 500 | 4,300 | 350 | 3,500 | 250 | 2,900 | |
| 6 | 20 | 0.079～0.189 | 1,000 | 4,450 | 700 | 3,600 | 500 | 2,950 |
| 30 | 0.079～0.189 | 1,000 | 4,450 | 700 | 3,600 | 500 | 2,950 | |
| 40 | 0.04～0.096 | 750 | 4,000 | 530 | 3,200 | 380 | 2,700 | |
| 50 | 0.022～0.052 | 600 | 3,600 | 420 | 2,900 | 300 | 2,400 | |

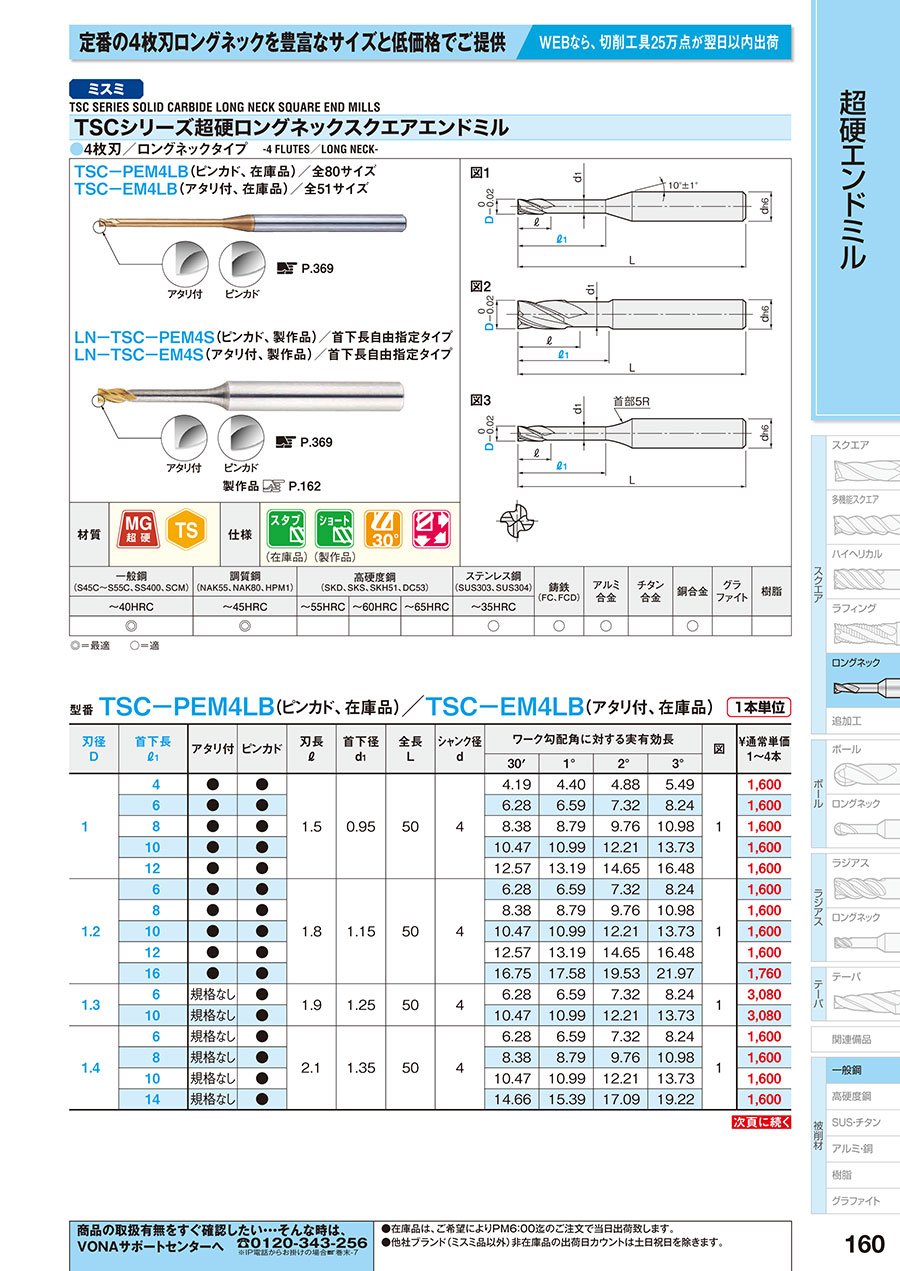

カタログ
