TSCシリーズ超硬スクエアエンドミル 座繰り加工用/3枚刃/ショートタイプ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 3,870円～19,310円
- 税込単価
- 4,257円～21,241円
【特長】・一般鋼、SUS304、調質鋼（～50HRC）の加工に高いパフォーマン...
詳細情報を確認する- TS
- 一般鋼
- 3枚刃
- S（ショート）
- 加工用途（加工形状）
- 平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り
- 工具材質
- 超硬
- ねじれ角
- 標準ネジレ(30～44°)
- コーティング
- 鋼用
- 標準/追加工区分
- メーカー標準品
- 刃数 (枚)
- 3
- コーナー形状
- ピンカド
- CAM・工具管理ソフト用データ
- tebis / Zoller
- CADデータ有無 (2D/3D)
- 2D/3D
- 刃径公差
- 0～-0.02
- ●在庫品 □製作品
- ●
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
外形図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,870円 ( 4,257円 ) | 在庫品1日目当日出荷可能 |
4,040円 ( 4,444円 ) | 在庫品1日目当日出荷可能 |
4,040円 ( 4,444円 ) | 在庫品1日目当日出荷可能 |
4,040円 ( 4,444円 ) | 在庫品1日目当日出荷可能 |
4,040円 ( 4,444円 ) | 在庫品1日目当日出荷可能 |
4,040円 ( 4,444円 ) | 在庫品1日目当日出荷可能 |
4,370円 ( 4,807円 ) | 在庫品1日目当日出荷可能 |
4,540円 ( 4,994円 ) | 在庫品1日目当日出荷可能 |
4,540円 ( 4,994円 ) | 在庫品1日目当日出荷可能 |
5,940円 ( 6,534円 ) | 在庫品1日目当日出荷可能 |
5,940円 ( 6,534円 ) | 在庫品1日目当日出荷可能 |
5,940円 ( 6,534円 ) | 在庫品1日目当日出荷可能 |
6,210円 ( 6,831円 ) | 在庫品1日目当日出荷可能 |
6,210円 ( 6,831円 ) | 在庫品1日目当日出荷可能 |
6,210円 ( 6,831円 ) | 在庫品1日目当日出荷可能 |
6,210円 ( 6,831円 ) | 在庫品1日目当日出荷可能 |
5,940円 ( 6,534円 ) | 在庫品1日目当日出荷可能 |
6,300円 ( 6,930円 ) | 在庫品1日目当日出荷可能 |
6,300円 ( 6,930円 ) | 在庫品1日目当日出荷可能 |
6,300円 ( 6,930円 ) | 在庫品1日目当日出荷可能 |
6,300円 ( 6,930円 ) | 在庫品1日目当日出荷可能 |
6,760円 ( 7,436円 ) | 在庫品1日目当日出荷可能 |
7,880円 ( 8,668円 ) | 在庫品1日目当日出荷可能 |
7,880円 ( 8,668円 ) | 在庫品1日目当日出荷可能 |
8,130円 ( 8,943円 ) | 在庫品1日目当日出荷可能 |
7,880円 ( 8,668円 ) | 在庫品1日目当日出荷可能 |
9,750円 ( 10,725円 ) | 在庫品1日目当日出荷可能 |
9,750円 ( 10,725円 ) | 在庫品1日目当日出荷可能 |
9,750円 ( 10,725円 ) | 在庫品1日目当日出荷可能 |
9,820円 ( 10,802円 ) | 在庫品1日目当日出荷可能 |
11,430円 ( 12,573円 ) | 在庫品1日目当日出荷可能 |
13,460円 ( 14,806円 ) | 在庫品1日目当日出荷可能 |
13,460円 ( 14,806円 ) | 在庫品1日目当日出荷可能 |
16,310円 ( 17,941円 ) | 在庫品1日目当日出荷可能 |
18,900円 ( 20,790円 ) | 在庫品1日目当日出荷可能 |
19,310円 ( 21,241円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・一般鋼、SUS304、調質鋼（～50HRC）の加工に高いパフォーマンスを発揮
・丸ランド幅（外周刃部の逃げ角が付いていない円筒部分の幅）を残すことにより、リーマに近い効果を得られ、加工面の面粗度向上が可能
・底刃はフラットに近く、座繰り穴の仕上げに最適です。
・3枚刃形状の採用により、穴加工・座繰り加工で発生しがちなビビリを抑制
・汎用的な30°ネジレ角により、低～中回転域での加工に最適
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
規格・価格
納期
特徴・使用例
仕様・概要
●丸ランド幅（外周刃部の逃げ角が付いていない円筒部分の幅）を残すことにより、リーマに近い効果を得られ、加工面の面粗度を上げることができます。
●底刃はフラットに近く、座繰り穴の仕上げに最適です。
●3枚刃形状の採用により、穴加工・座繰り加工で発生しがちなビビリを抑制します。
推奨切削条件
型番 TSC-ZEM3S
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
- あらかじめ下穴を加工のうえでご使用ください。
- Z方向に送った際の加工条件です。
- 標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
■切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SCM、SUS） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 3 | 480 | 11,700 | 390 | 10,700 | 320 | 9,600 |
| 3.5 | 480 | 10,100 | 390 | 9,100 | 320 | 8,200 |
| 4 | 480 | 8,800 | 390 | 8,000 | 320 | 7,200 |
| 4.5 | 480 | 7,800 | 390 | 7,100 | 320 | 6,400 |
| 5 | 480 | 7,000 | 390 | 6,400 | 320 | 5,800 |
| 5.5 | 480 | 6,400 | 390 | 5,800 | 320 | 5,200 |
| 6 | 480 | 5,900 | 390 | 5,300 | 320 | 4,800 |
| 6.5 | 480 | 5,400 | 390 | 4,900 | 320 | 4,400 |
| 7 | 480 | 5,000 | 390 | 4,600 | 320 | 4,100 |
| 7.5 | 480 | 4,700 | 390 | 4,300 | 320 | 3,800 |
| 8 | 480 | 4,400 | 390 | 4,000 | 320 | 3,600 |
| 8.5 | 480 | 4,100 | 390 | 3,800 | 320 | 3,400 |
| 9 | 480 | 3,900 | 390 | 3,600 | 320 | 3,200 |
| 9.5 | 480 | 3,700 | 390 | 3,400 | 320 | 3,000 |
| 10 | 480 | 3,500 | 390 | 3,200 | 320 | 2,900 |
| 10.5 | 480 | 3,400 | 390 | 3,000 | 320 | 2,700 |
| 11 | 480 | 3,200 | 390 | 2,900 | 320 | 2,600 |
| 11.5 | 480 | 3,100 | 390 | 2,800 | 320 | 2,500 |
| 12 | 480 | 2,950 | 390 | 2,650 | 320 | 2,400 |
| 13 | 480 | 2,700 | 390 | 2,450 | 320 | 2,200 |
| 14 | 480 | 2,500 | 390 | 2,300 | 320 | 2,050 |
| 15 | 480 | 2,350 | 390 | 2,150 | 320 | 1,900 |
| 16 | 480 | 2,200 | 390 | 2,000 | 320 | 1,800 |
| Ad | ≦1D | |||||

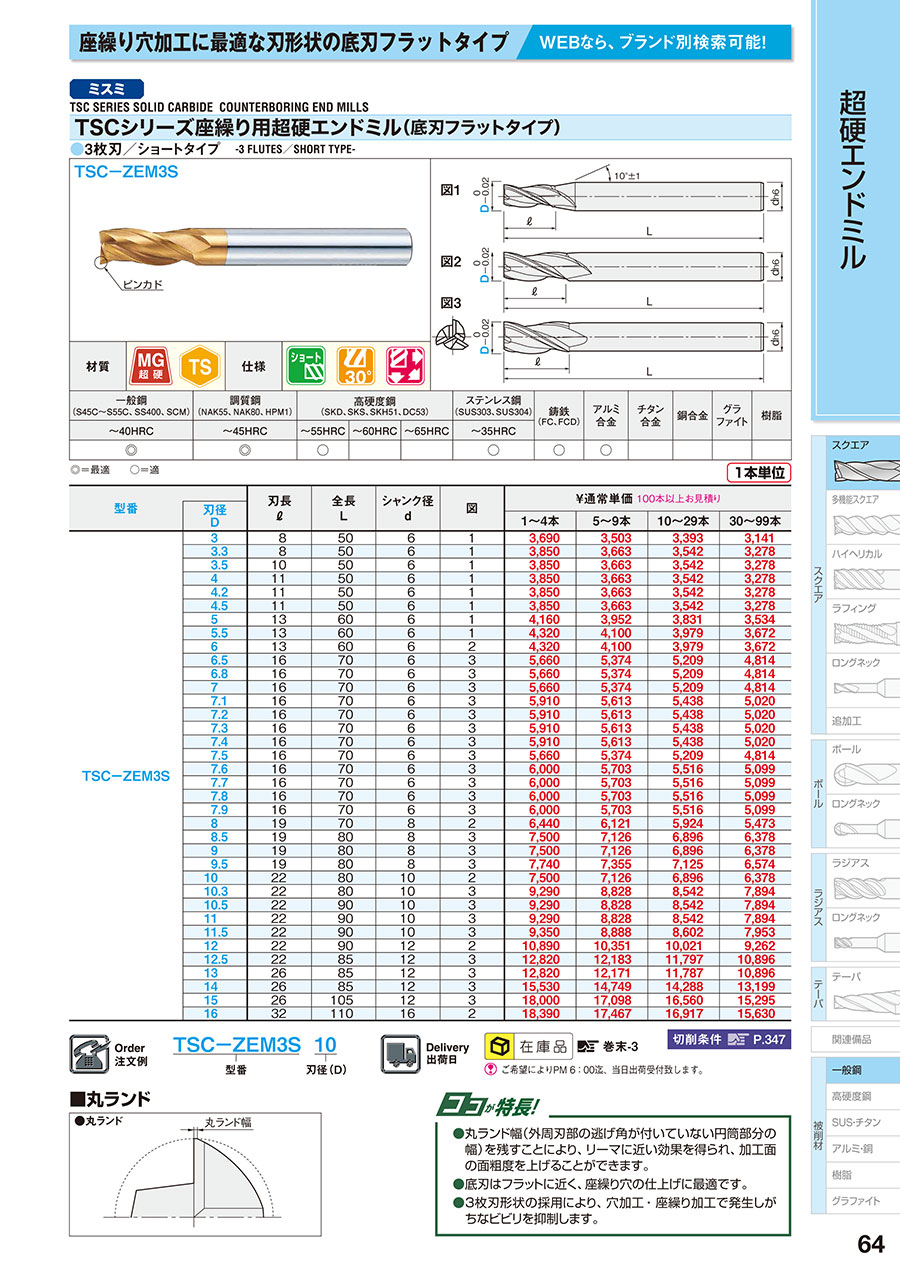

カタログ
