TSCシリーズ超硬スクエアエンドミルキー溝加工用/2枚刃/ショートタイプ

数量スライド割引
当日出荷可能

4.1

平均満足度4.1

この商品のレビューをみる（6件）

通常単価(税別): 2,190円～11,580円

税込単価: 2,409円～12,738円

【特長】・一般鋼、SUS304、調質鋼（～50HRC）の加工に高いパフォーマン...

詳細情報を確認する

規格・仕様：

TS
一般鋼
2枚刃
S（ショート）

加工用途（加工形状）
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み / 座繰り
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
弱ネジレ(1～29°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
2
コーナー形状
ピンカド
CAM・工具管理ソフト用データ
tebis / Zoller
CADデータ有無 (2D/3D)
2D/3D
●在庫品　□製作品
●

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が20型番あります。

外形図
型番リスト
詳細情報

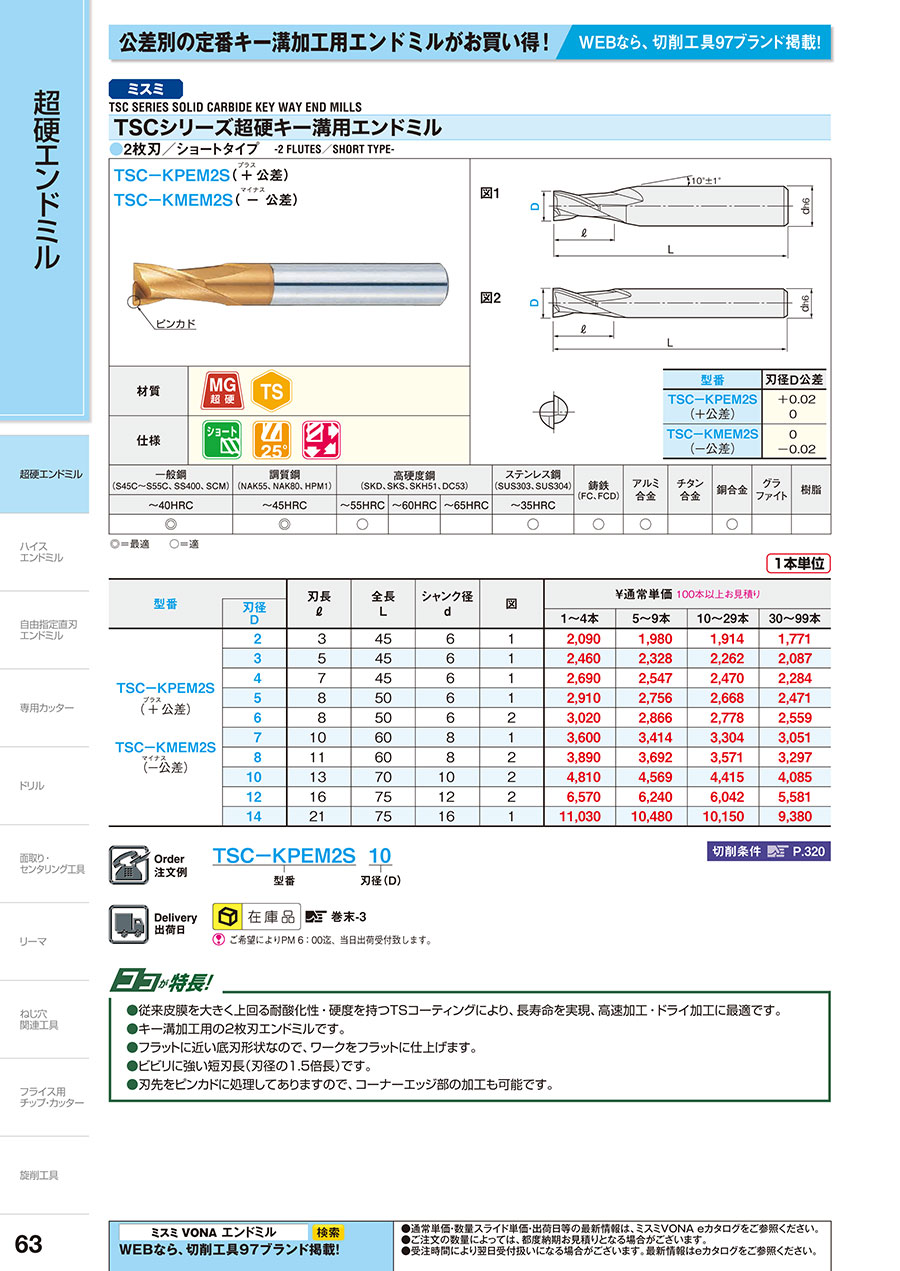

カタログ

外形図

ＴＳＣシリーズ超硬キー溝用エンドミル　２枚刃／ショートタイプ:関連画像

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

刃径公差

図

最小発注数量

2	3	6	45	0～-0.02	1	1個
3	5	6	45	0～-0.02	1	1個
4	7	6	45	0～-0.02	1	1個
5	8	6	50	0～-0.02	1	1個
6	8	6	50	0～-0.02	2	1個
7	10	8	60	0～-0.02	1	1個
8	11	8	60	0～-0.02	2	1個
10	13	10	70	0～-0.02	2	1個
12	16	12	75	0～-0.02	2	1個
14	21	16	75	0～-0.02	1	1個
2	3	6	45	0～+0.02	1	1個
3	5	6	45	0～+0.02	1	1個
4	7	6	45	0～+0.02	1	1個
5	8	6	50	0～+0.02	1	1個
6	8	6	50	0～+0.02	2	1個
7	10	8	60	0～+0.02	1	1個
8	11	8	60	0～+0.02	2	1個
10	13	10	70	0～+0.02	2	1個
12	16	12	75	0～+0.02	2	1個
14	21	16	75	0～+0.02	1	1個

通常単価(税別) (税込単価)	通常出荷日

2,190円 ( 2,409円 )	在庫品1日目当日出荷可能
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能
2,820円 ( 3,102円 )	在庫品1日目当日出荷可能
3,060円 ( 3,366円 )	在庫品1日目当日出荷可能
3,170円 ( 3,487円 )	在庫品1日目当日出荷可能
3,780円 ( 4,158円 )	在庫品1日目当日出荷可能
4,080円 ( 4,488円 )	在庫品1日目当日出荷可能
5,050円 ( 5,555円 )	在庫品1日目当日出荷可能
6,900円 ( 7,590円 )	在庫品1日目当日出荷可能
11,580円 ( 12,738円 )	在庫品1日目当日出荷可能
2,190円 ( 2,409円 )	在庫品1日目当日出荷可能
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能
2,820円 ( 3,102円 )	在庫品1日目当日出荷可能
3,060円 ( 3,366円 )	在庫品1日目当日出荷可能
3,170円 ( 3,487円 )	在庫品1日目当日出荷可能
3,780円 ( 4,158円 )	在庫品1日目当日出荷可能
4,080円 ( 4,488円 )	在庫品1日目当日出荷可能
5,050円 ( 5,555円 )	在庫品1日目当日出荷可能
6,900円 ( 7,590円 )	在庫品1日目当日出荷可能
11,580円 ( 12,738円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・一般鋼、SUS304、調質鋼（～50HRC）の加工に高いパフォーマンスを発揮
・キー溝加工用の2枚刃エンドミル
・フラットに近い底刃形状なので、ワークをフラットに仕上げます。
・ビビリに強い短刃長タイプ（刃径の1.5倍長）
・刃先をピンカドに処理してありますので、コーナーエッジ部の加工も可能
・汎用的な30°ネジレ角により、低～中回転域での加工に最適
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

規格・価格

納期

特徴・使用例

仕様・概要

●従来皮膜を大きく上回る耐酸化性・硬度を持つTSコーティングにより、長寿命を実現、高速加工・ドライ加工に最適です。
●キー溝加工用の2枚刃エンドミルです。
●フラットに近い底刃形状なので、ワークをフラットに仕上げます。
●ビビリに強い短刃長（刃径の1.5倍長）です。
●刃先をピンカドに処理してありますので、コーナーエッジ部の加工も可能です。

推奨切削条件

型番 TSC-KPEM2S / TSC-KMEM2S

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
側面切削ではダウンカットでご使用ください。
側面切削でビビリが生じた場合は切削条件を下げてご使用ください。

■溝切削・側面切削

被削材	機械構造用炭素鋼　　　（S45C～S55C）			合金工具鋼　　　（SKD、SCM、SUS）			調質鋼（35～40HRC）　　　（HPM、NAK）			銅合金・アルミ合金
刃径D	送り速度　　　（mm/min）		回転速度　　　（min^-1）	送り速度　　　（mm/min）		回転速度　　　（min^-1）	送り速度　　　（mm/min）		回転速度　　　（min^-1）	送り速度　　　（mm/min）		回転速度　　　（min^-1）
刃径D	溝	側面	回転速度　　　（min^-1）	溝	側面	回転速度　　　（min^-1）	溝	側面	回転速度　　　（min^-1）	溝	側面	回転速度　　　（min^-1）
2	140	270	10,190	90	190	7,350	70	150	6,620	330	650	25,200
3	180	360	7,250	110	210	5,570	80	160	4,620	420	840	16,800
4	220	440	5,670	130	260	4,410	90	190	3,680	470	950	12,600
5	280	570	5,040	140	270	3,680	110	210	3,150	570	1,130	9,980
6	280	570	4,200	140	270	3,050	110	210	2,630	560	1,110	8,300
7	280	570	3,570	140	270	2,630	110	210	2,210	560	1,110	7,250
8	270	550	3,150	130	260	2,310	110	210	2,000	550	1,090	6,200
9	270	550	2,730	130	260	2,000	110	210	1,580	540	1,070	5,570
10	260	530	2,520	130	260	1,790	100	200	1,580	530	1,050	4,940
12	260	530	2,100	130	260	1,470	100	200	1,260	540	1,070	4,200
14	240	470	1,840	130	250	1,310	90	180	1,050	480	960	3,680
刃径D	Ad		Rd	Ad		Rd	Ad		Rd	Ad		Rd
刃径D	溝	側面		溝	側面		溝	側面		溝	側面
2≦D＜3	≦0.05D	≦1.5D	≦0.07D	≦0.05D	≦1.5D	≦0.07D	≦0.05D	≦1.5D	≦0.07D	≦0.2D	≦1.5D	≦0.2D
3≦D＜6	≦0.15D		≦0.1D	≦0.15D		≦0.1D	≦0.15D		≦0.1D
6≦D	≦0.2D		≦0.15D	≦0.2D		≦0.15D	≦0.2D		≦0.15D
