ミスミ

TSCシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ＳＲ刃長タイプ

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

【特長】・一般鋼、SUS304、調質鋼（～50HRC）の加工に高いパフォーマン...

詳細情報を確認する

規格・仕様：

TS
一般鋼
4枚刃
SR

工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
刃数 (枚)
4
コーナー形状
アタリ付き
刃径公差
0～-0.02

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が24型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

ＴＳＣシリーズ超硬多機能スクエアエンドミル　４枚刃・４５°ネジレ／ＳＲ刃長タイプ:関連画像

型番リスト

表示件数

型番

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	17	22 ～ 42	6	60	-	-	5.5～5.8	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	22.5	28 ～ 51	8	75	-	-	7.5～7.8	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	28	33 ～ 60	10	90	-	-	9.5～9.8	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	32	37 ～ 70	12	100	-	-	11.5～11.8	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 17	22 ～ 42	6	60	-	-	4.8～5	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 22	28 ～ 51	8	75	-	-	6.8～7	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 28	33 ～ 60	10	90	-	-	8.8～9	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 32	37 ～ 70	12	100	-	-	10.8～11	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	16	5 ～ 40	45 ～ 78	16	110	-	-	14.8～15	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	14.5	-	6	60	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	17	-	6	60	-	-	-	1	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	17	-	6	60	-	-	-	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	22.5	-	8	75	-	-	-	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	28	-	10	90	-	-	-	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	32	-	12	100	-	-	-	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	16	40	-	16	110	-	-	-	2	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	12	-	6	60	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	14.5	-	6	60	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	17	-	6	60	tebis / Zoller	2D/3D	-	1	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	17	-	6	60	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	22.5	-	8	75	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	28	-	10	90	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	32	-	12	100	tebis / Zoller	2D/3D	-	2	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	16	40	-	16	110	tebis / Zoller	2D/3D	-	2	●	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
4,220円 ( 4,642円 )	在庫品1日目当日出荷可能
4,430円 ( 4,873円 )	在庫品1日目当日出荷可能
4,740円 ( 5,214円 )	在庫品1日目当日出荷可能
5,150円 ( 5,665円 )	在庫品1日目当日出荷可能
6,390円 ( 7,029円 )	在庫品1日目当日出荷可能
8,580円 ( 9,438円 )	在庫品1日目当日出荷可能
11,390円 ( 12,529円 )	在庫品1日目当日出荷可能
23,850円 ( 26,235円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・一般鋼、SUS304、調質鋼（～50HRC）の加工に高いパフォーマンスを発揮
・独自のチップポケット形状により、溝切削を2枚刃並みの切り込み深さで切削可能
・本商品は、TSC－HEM4S（ショート刃長）とTSC－HEM4R（レギュラー刃長）の中間刃長のため、“SR刃長”としております。
・30°ネジレのスクエアエンドミルに比べ、回転・送り共に2倍以上の高速加工が可能
・45°ネジレ角により汎用的な30°ネジレに比べ高速加工に最適
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

仕様・概要

●従来皮膜を大きく上回る耐酸化性・硬度を持つ新皮膜TSコーティングにより、長寿命を実現、高速加工・ドライ加工に最適です。
●独自のチップポケット形状により、溝切削を2枚刃並みの切り込み深さで切削できます。
●本商品は、TSC−HEM4S（ショート刃長）とTSC−HEM4R（レギュラー刃長）の中間刃長のため、“SR刃長”としております。
●30°ネジレのスクエアエンドミルに比べ、回転・送り共に2倍以上の高速加工が可能です。

推奨切削条件

型番 TSC-HEM4SR

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1～1.8	370	25,000	200	22,300	170	19,100
2～2.8	610	14,700	310	12,300	270	10,700
3・3.5	670	10,600	340	9,000	310	8,000
4・4.5	700	8,000	360	6,800	320	6,000
5・5.5	790	6,400	400	5,400	360	4,800
6・6.5	780	5,300	400	4,500	360	4,000
7・7.5	770	4,500	410	3,900	350	3,400
8・8.5	780	4,000	400	3,400	360	3,000
9	790	3,500	410	3,000	370	2,700
10・10.5	760	3,200	390	2,700	350	2,400
11	760	2,900	400	2,500	350	2,200
12・12.5	770	2,700	400	2,300	350	2,000
13	720	2,400	380	2,100	330	1,800
16	630	2,000	320	1,700	280	1,500
17	590	1,900	300	1,600	260	1,400
18	540	1,800	270	1,500	230	1,300
20	460	1,600	240	1,400	210	1,200
22	400	1,400	210	1,200	190	1,100
Ad	≦0.3D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SCM、SUS）				調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）
刃径D	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
1～1.8	550	850	25,000	50,000	370	570	22,300	44,600	310	490	19,100	38,200
2～2.8	910	1,400	14,700	29,400	580	890	12,300	24,700	500	770	10,700	21,500
3・3.5	1,000	1,530	10,600	21,200	640	980	9,000	18,000	570	870	8,000	15,900
4・4.5	1,050	1,600	8,000	15,900	670	1,030	6,800	13,500	590	910	6,000	11,900
5・5.5	1,170	1,790	6,400	12,700	750	1,150	5,400	10,800	660	1,010	4,800	9,500
6・6.5	1,170	1,800	5,300	10,600	750	1,150	4,500	9,000	670	1,020	4,000	8,000
7・7.5	1,150	1,790	4,500	9,100	760	1,150	3,900	7,700	660	1,010	3,400	6,800
8・8.5	1,160	1,790	4,000	8,000	750	1,150	3,400	6,800	660	1,010	3,000	6,000
9	1,180	1,840	3,500	7,100	760	1,170	3,000	6,000	690	1,040	2,700	5,300
10・10.5	1,140	1,750	3,200	6,400	730	1,120	2,700	5,400	650	990	2,400	4,800
11	1,140	1,750	2,900	5,800	740	1,110	2,500	4,900	650	980	2,200	4,300
12・12.5	1,150	1,740	2,700	5,300	740	1,120	2,300	4,500	640	990	2,000	4,000
13	1,070	1,680	2,400	4,900	710	1,090	2,100	4,200	610	960	1,800	3,700
16	930	1,430	2,000	4,000	600	920	1,700	3,400	530	810	1,500	3,000
17	880	1,310	1,900	3,700	560	860	1,600	3,200	490	750	1,400	2,800
18	800	1,200	1,800	3,500	500	770	1,500	3,000	440	700	1,300	2,700
20	680	1,050	1,600	3,200	450	670	1,400	2,700	390	600	1,200	2,400
22	600	950	1,400	2,900	390	620	1,200	2,500	350	550	1,100	2,200
Ad	≦1.5D				≦1.5D				≦1.5D
Rd	≦0.1D				≦0.05D				≦0.05D

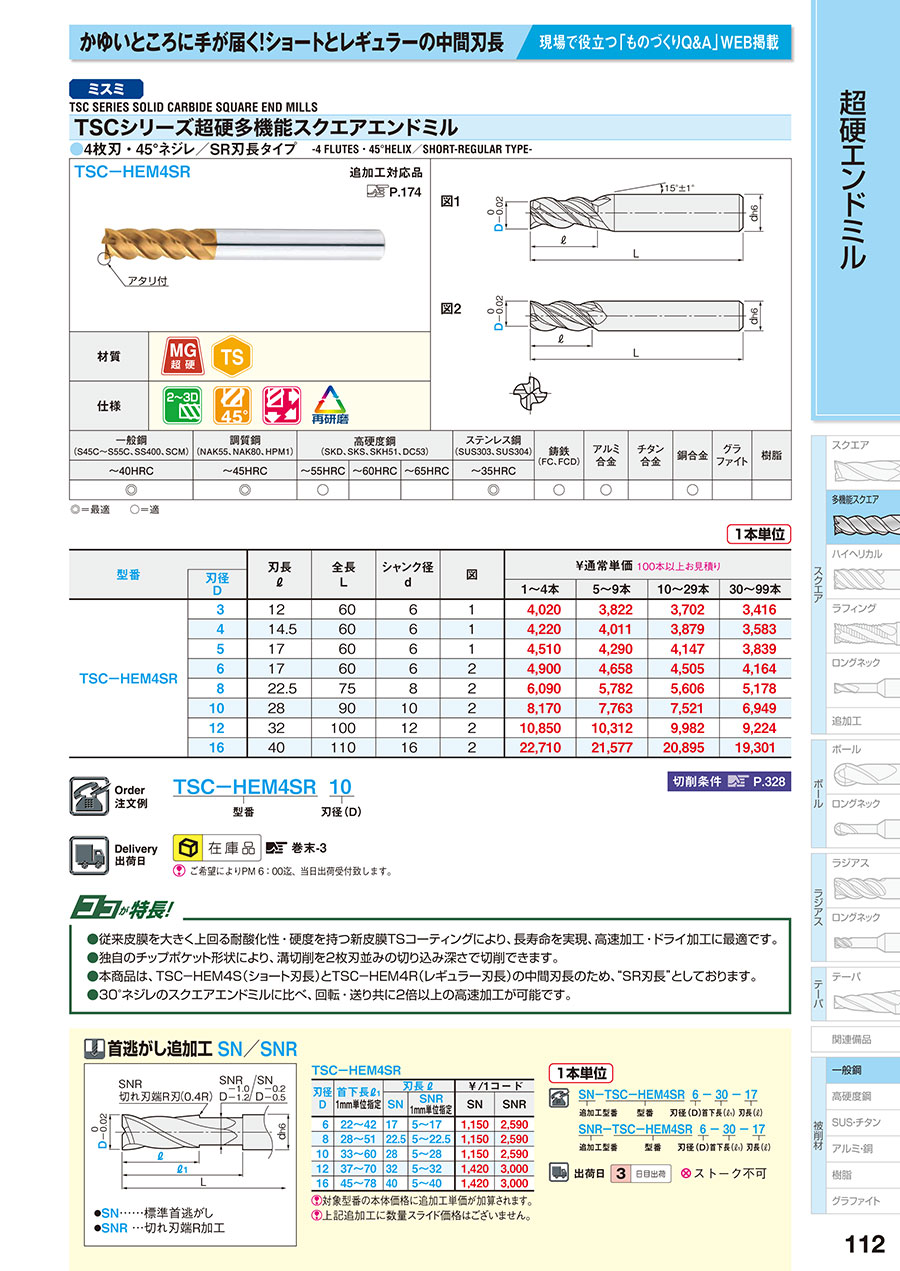

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
