鉄製 フリーサイズ 制御ボックス ハンドル ノイズ対策 EMNA EMSAシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：15日目
扉と本体の接触部に導電対策を実施、ハンドルタイプのスチール製ボックス!
- 工場の稼働状況が不安定のため、カタログ掲載納期でのご提供ができかねます。
ご不便おかけしますが、正しい納期はWOSをご確認ください。 - 機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 規格一覧 |
標準色 EMNAシリーズは下記の価格表の価格どおり。
指定色 EMSAシリーズは下記の価格表の1.15倍となります。
「×」部は製作不可です。
D≦W、D≦Hの場合のみ製作可能
指定色 EMSAシリーズは下記の価格表の1.15倍となります。
「×」部は製作不可です。
| D | H | W | ||||
| 300～399 | 400～499 | 500～599 | 600～699 | 700～800 | ||
| 100～155 | 300～399 | ○ | ○ | ○ | ○ | × |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～799 | ○ | ○ | ○ | ○ | ○ | |
| 800～899 | ○ | ○ | ○ | ○ | ○ | |
| 900～1000 | ○ | ○ | ○ | ○ | ○ | |
| 1001～1099 | ○ | ○ | ○ | ○ | ○ | |
| 1100～1199 | ○ | ○ | ○ | ○ | ○ | |
| 1200～1299 | ○ | ○ | ○ | ○ | ○ | |
| 1300～1399 | ○ | ○ | ○ | ○ | ○ | |
| 1400～1499 | ○ | ○ | ○ | ○ | ○ | |
| 1500～1600 | ○ | ○ | ○ | ○ | ○ | |
| 160～195 | 300～399 | ○ | ○ | ○ | ○ | × |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～799 | ○ | ○ | ○ | ○ | ○ | |
| 800～899 | ○ | ○ | ○ | ○ | ○ | |
| 900～1000 | ○ | ○ | ○ | ○ | ○ | |
| 1001～1099 | ○ | ○ | ○ | ○ | ○ | |
| 1100～1199 | ○ | ○ | ○ | ○ | ○ | |
| 1200～1299 | ○ | ○ | ○ | ○ | ○ | |
| 1300～1399 | ○ | ○ | ○ | ○ | ○ | |
| 1400～1499 | ○ | ○ | ○ | ○ | ○ | |
| 1500～1600 | ○ | ○ | ○ | ○ | ○ | |
| 200～245 | 300～399 | ○ | ○ | ○ | ○ | × |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～799 | ○ | ○ | ○ | ○ | ○ | |
| 800～899 | ○ | ○ | ○ | ○ | ○ | |
| 900～1000 | ○ | ○ | ○ | ○ | ○ | |
| 1001～1099 | ○ | ○ | ○ | ○ | ○ | |
| 1100～1199 | ○ | ○ | ○ | ○ | ○ | |
| 1200～1299 | ○ | ○ | ○ | ○ | ○ | |
| 1300～1399 | ○ | ○ | ○ | ○ | ○ | |
| 1400～1499 | ○ | ○ | ○ | ○ | ○ | |
| 1500～1600 | ○ | ○ | ○ | ○ | ○ | |
| 250～295 | 300～399 | ○ | ○ | ○ | ○ | × |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～799 | ○ | ○ | ○ | ○ | ○ | |
| 800～899 | ○ | ○ | ○ | ○ | ○ | |
| 900～1000 | ○ | ○ | ○ | ○ | ○ | |
| 1001～1099 | ○ | ○ | ○ | ○ | ○ | |
| 1100～1199 | ○ | ○ | ○ | ○ | ○ | |
| 1200～1299 | ○ | ○ | ○ | ○ | ○ | |
| 1300～1399 | ○ | ○ | ○ | ○ | ○ | |
| 1400～1499 | ○ | ○ | ○ | ○ | ○ | |
| 1500～1600 | ○ | ○ | ○ | ○ | ○ | |
| 300～345 | 300～399 | ○ | ○ | ○ | ○ | × |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～799 | ○ | ○ | ○ | ○ | ○ | |
| 800～899 | ○ | ○ | ○ | ○ | ○ | |
| 900～1000 | ○ | ○ | ○ | ○ | ○ | |
| 1001～1099 | ○ | ○ | ○ | ○ | ○ | |
| 1100～1199 | ○ | ○ | ○ | ○ | ○ | |
| 1200～1299 | ○ | ○ | ○ | ○ | ○ | |
| 1300～1399 | ○ | ○ | ○ | ○ | ○ | |
| 1400～1499 | ○ | ○ | ○ | ○ | ○ | |
| 1500～1600 | ○ | ○ | ○ | ○ | ○ | |
| 350～395 | 300～399 | ○ | ○ | ○ | ○ | × |
| 400～499 | ○ | ○ | ○ | ○ | ○ | |
| 500～599 | ○ | ○ | ○ | ○ | ○ | |
| 600～699 | ○ | ○ | ○ | ○ | ○ | |
| 700～799 | ○ | ○ | ○ | ○ | ○ | |
| 800～899 | ○ | ○ | ○ | ○ | ○ | |
| 900～1000 | ○ | ○ | ○ | ○ | ○ | |
| 1001～1099 | ○ | ○ | ○ | ○ | ○ | |
| 1100～1199 | ○ | ○ | ○ | ○ | ○ | |
| 1200～1299 | ○ | ○ | ○ | ○ | ○ | |
| 1300～1399 | ○ | ○ | ○ | ○ | ○ | |
| 1400～1499 | ○ | ○ | ○ | ○ | ○ | |
| 1500～1600 | ○ | ○ | ○ | ○ | ○ | |
| 400～445 | 1200～1299 | × | ○ | ○ | ○ | ○ |
| 1300～1399 | × | ○ | ○ | ○ | ○ | |
| 1400～1499 | × | ○ | ○ | ○ | ○ | |
| 1500～1600 | × | ○ | ○ | ○ | ○ | |
| 450～500 | 1200～1299 | × | ○ | ○ | ○ | ○ |
| 1300～1399 | × | ○ | ○ | ○ | ○ | |
| 1400～1499 | × | ○ | ○ | ○ | ○ | |
| 1500～1600 | × | ○ | ○ | ○ | ○ | |
概要仕様
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 15日目 |
- ( - ) | 15日目 |
詳細情報
基本情報
扉と本体の接触部に導電対策を実施、ハンドルタイプのスチール製ボックス!
ご注意
- 工場の稼働状況が不安定のため、カタログ掲載納期でのご提供ができかねます。
ご不便おかけしますが、正しい納期はWOSをご確認ください。 - 機器取付作業を行う際は、ボックス縦置き状態(底面を下向き)を推奨しております。
寝かせた状態（背面を下向き）で作業をすると、扉の開閉限界を超え、蝶番が損傷する恐れがあります。予めご注意ください。

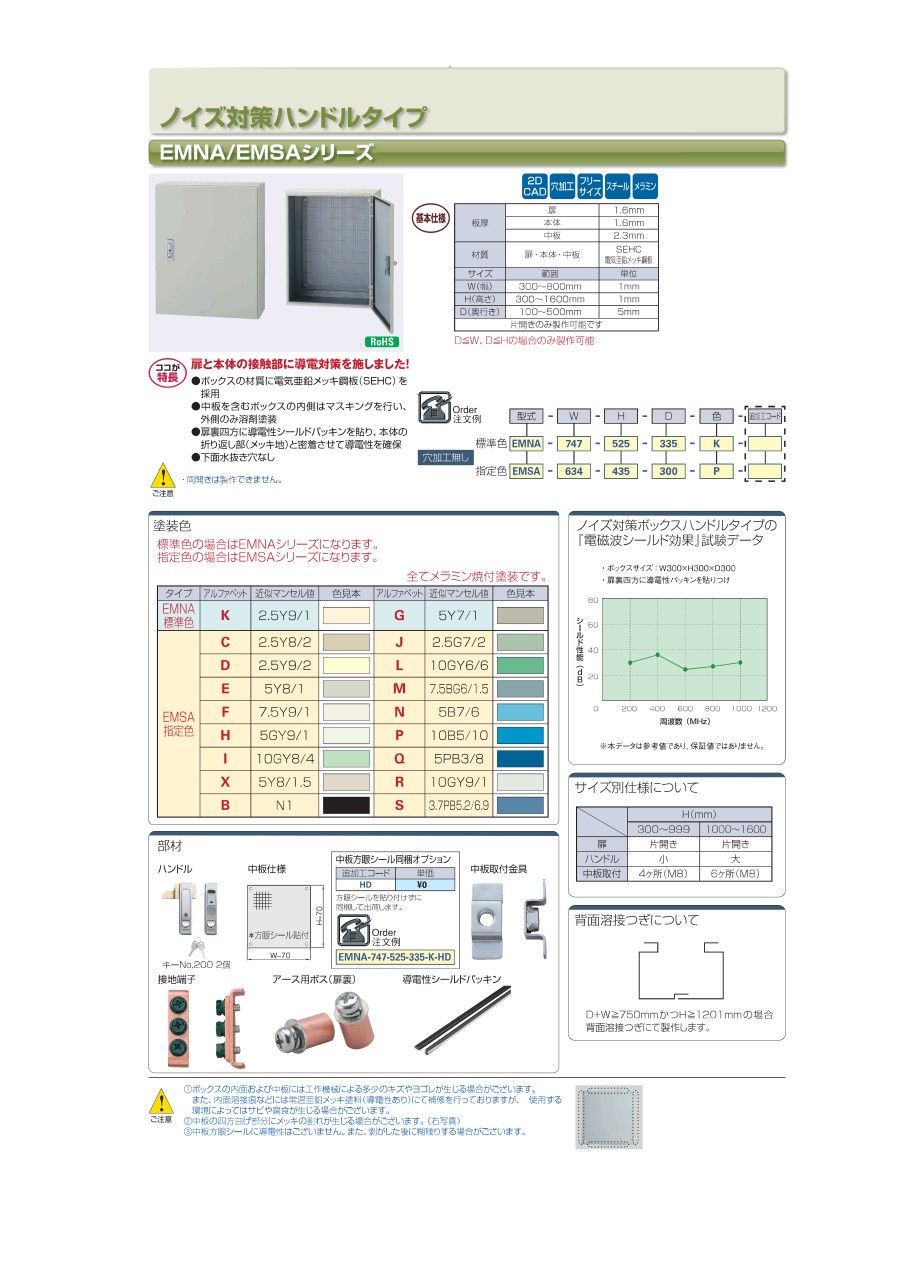

●ボックスの材質に電気亜鉛メッキ鋼板（SEHC）を採用
●中板を含むボックスの内側はマスキングを行い、外側のみ溶剤塗装
●扉裏四方に導電性シールドパッキンを貼り、本体の折り返し部（メッキ地）と密着させて導電性を確保
●下面水抜き穴なし
| 板厚 | 扉 | 1.6mm |
| 本体 | 1.6mm | |
| 中板 | 2.3mm | |
| 材質 | 扉・本体・中板 | SEHC 電気亜鉛メッキ鋼板 |
| サイズ | 範囲 | 単位 |
| W(幅) | 300〜800mm | 1mm |
| H(高さ) | 300〜1600mm | 1mm |
| D(奥行き) | 100〜500mm | 5mm |
| 片開きのみ製作可能です | ||
D≦W、D≦Hの場合のみ製作可能
・両開きは製作できません。
