樹脂製フレキチューブ コネクタ（ストレート）

樹脂製フレキチューブ コネクタ（ストレート）
未確定：候補が15型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式
RQG21-PF22

公差±0.2
型式適合チューブ
商品ページ		ネジサイズネジピッチ最小
内径
φA		最大
外径
φB		ネジ
長さ
C		全長
D		六角
対辺		重量
(g)		ネジ
外径
φG		パネル
取付穴径
φ
RQG9-PF16RF-9CTG161.8110.0271439.0184.520.921
RQG11-PF16RF-1112.541.0216
RQG16-PF16RF-1616.029.545.52710
RQG21-PF22RF-21CTG2220.53748.0341426.427
RQG29-PF28RF-29CTG282.3127.5441652.0402233.234
RQG36-PF36RF-36CTG3635.0521857.0493141.942.5
RQG48-PF54RF-48CTG5448.5662160.5604259.660
RQG-P7RF-7PG71.277.0171032.515.53.512.513
RQG-PG9RF-9PG91.4110.02035.0184.515.215.5
RQG-PG11RF-11PG1112.52337.021618.619
RQG-PG16RF-16PG1617.029.51243.5271022.523
RQG-PG21RF-21PG211.5923.53746.0341428.329
RQG-PG29RF-29PG2930.54448.0402237.037.5
RQG-PG36RF-36PG3636.55250.5493147.047.5
RQG-PG48RF-48PG4848.5641554.0604259.360

※CTG：厚鋼電線管ねじ JIS C8305 準拠
※PG：ドイツ電線管ねじ DIN 40430 準拠

概要仕様

外形図

単位：（mm）
樹脂製フレキチューブ コネクタ（ストレート） 外形図
※RQG-P7のみプラスチックのロックナットを使用。詳細は⇒こちらをご参照ください。
※各ネジサイズに対応したロックナットが付属しています。ロックナットの仕様は⇒こちらをご参照ください。

材質6ナイロン UL94V-0
使用温度範囲ー30℃〜＋100℃
適合規格IEC204 CDIN ED60204
色黒
保護構造IP67(フレキとコネクタの接続部)

型番リスト

表示件数
  • 1
    • 型番
    RQG9-PF16
    RQG11-PF16
    RQG16-PF16
    RQG21-PF22
    RQG29-PF28
    RQG36-PF36
    RQG48-PF54
    RQG-P7
    RQG-PG9
    RQG-PG11
    RQG-PG16
    RQG-PG21
    RQG-PG29
    RQG-PG36
    RQG-PG48

    ネジサイズ

    適合チューブ

    パネル取付穴径

    (Ф(mm))

    		RoHS?最小発注数量
    CTG16
    RF-9
    21
    10
    2個
    CTG16
    RF-11
    21
    10
    1個
    CTG16
    RF-16
    21
    10
    1個
    CTG22
    RF-21
    27
    10
    1個
    CTG28
    RF-29
    34
    10
    1個
    CTG36
    RF-36
    42.5
    10
    1個
    CTG54
    RF-48
    60
    10
    1個
    PG7
    RF-7
    13
    10
    2個
    PG9
    RF-9
    15.5
    10
    2個
    PG11
    RF-11
    19
    10
    1個
    PG16
    RF-16
    23
    10
    1個
    PG21
    RF-21
    29
    10
    1個
    PG29
    RF-29
    37.5
    10
    1個
    PG36
    RF-36
    47.5
    10
    1個
    PG48
    RF-48
    60
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    631円
    ( 694円 )
    在庫品1日目当日出荷可能
    699円
    ( 769円 )
    在庫品1日目当日出荷可能
    744円
    ( 818円 )
    在庫品1日目当日出荷可能
    1,102円
    ( 1,212円 )
    在庫品1日目当日出荷可能
    1,378円
    ( 1,516円 )
    在庫品1日目当日出荷可能
    1,522円
    ( 1,674円 )
    在庫品1日目当日出荷可能
    1,881円
    ( 2,069円 )
    在庫品1日目当日出荷可能
    631円
    ( 694円 )
    在庫品1日目当日出荷可能
    631円
    ( 694円 )
    在庫品1日目当日出荷可能
    699円
    ( 769円 )
    在庫品1日目当日出荷可能
    744円
    ( 818円 )
    在庫品1日目当日出荷可能
    1,102円
    ( 1,212円 )
    在庫品1日目当日出荷可能
    1,378円
    ( 1,516円 )
    在庫品1日目当日出荷可能
    2,484円
    ( 2,732円 )
    在庫品1日目当日出荷可能
    1,810円
    ( 1,991円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    RFシリーズ樹脂製保護管用ストレートコネクタ
    付属のロックナットでパネルへの取り付けが可能

    【ココが特長】
    ●RFシリーズ商品ページフレキチューブと組み合わせて使用するストレート形状の専用コネクタです。
    ●ネジ部分はCTG（PF）とドイツDIN規格のPGサイズを採用しています。
    ●付属のロックナットでパネルへの取り付けが可能です。
    ●UL File No. E86359
    ●保護構造 IP67(フレキとコネクタの接続部)
    【ご注意】
    ・商品ページ以外のチューブとの接続はできません。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

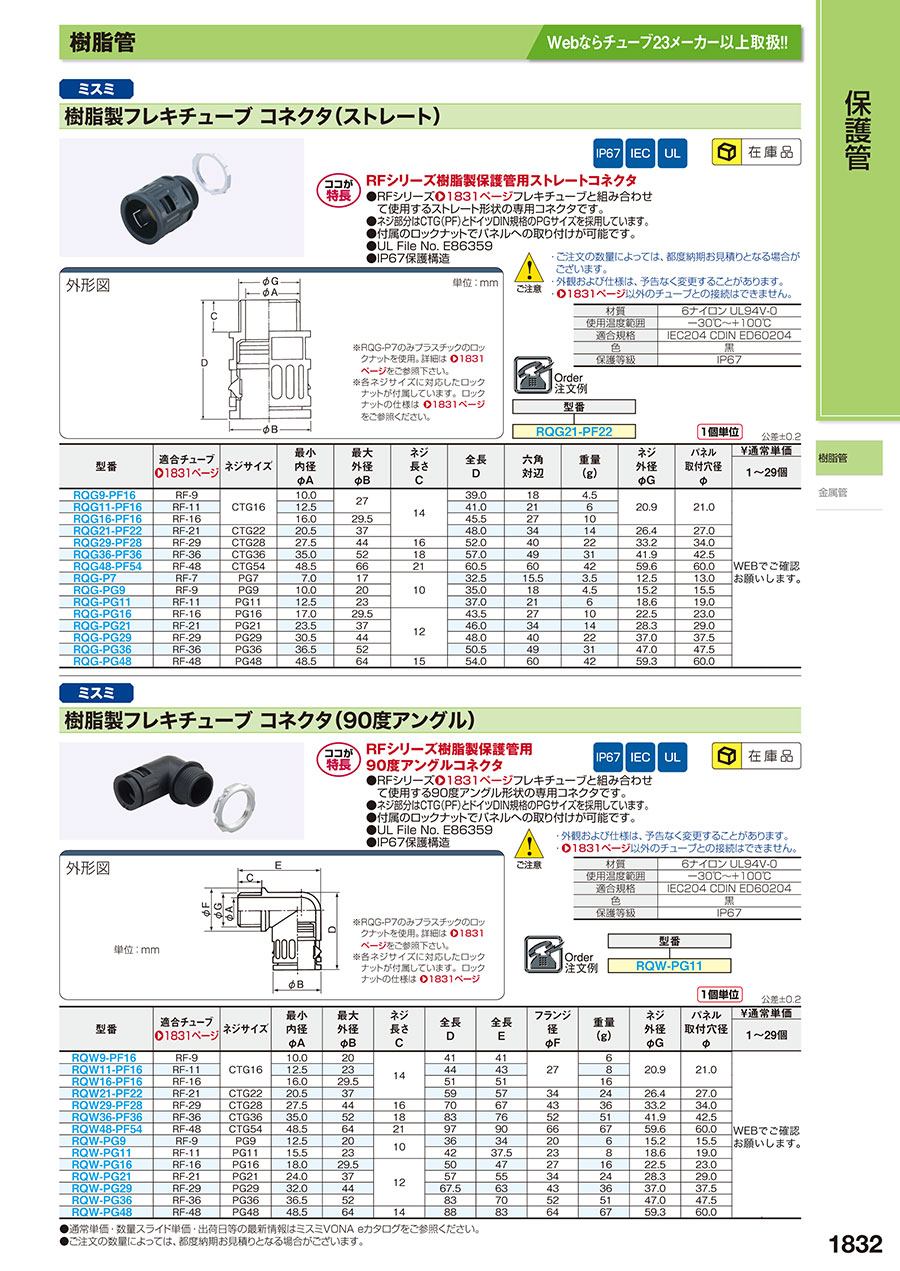

    EW-1832

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    樹脂製フレキチューブ コネクタ（ストレート）のレビュー
    4.2平均満足度：4.24件のレビュー
    制御盤製作
    4
    満足度：4.02016/08/02
    取り付けが簡単でケーブル引き回しには最適の商品でした。 価格も手ごろで期待通り。
    3人が参考にしています。
    メンテナンス作業
    5
    満足度：5.02019/11/05
    機器内配線取り回しに使用しました。取付、取り外しが容易で工期短縮できました。
    2人が参考にしています。
    機械配線用
    4
    満足度：4.02021/02/15
    機械の配線用に使用しました。価格も手頃で、少量（2個）での購入が出来て助かりました。
    1人が参考にしています。
    機械配線
    4
    満足度：4.02018/02/06
    メカフレキ等と比べると非常に安価で扱いやすいです。 ただし、外圧には弱いので用途は選ぶべきと考えます。 注意として Ｉ...もっと読む
    0人が参考にしています。
    4件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    樹脂製フレキチューブ コネクタ（ストレート）
    樹脂製フレキチューブ サドル
    樹脂製フレキチューブ コネクタ（MSコネクタ接続用）
    樹脂製フレキチューブ コネクタ（90度アングル）
    コルゲートチューブ コネクタ
    樹脂製フレキチューブ コネクタ
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格631円-326円 -719円 -986円 -3,360円 -271円 -
    通常出荷日在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目
    色黒黒黒黒黒グレー
    材質6ナイロン6ナイロン6ナイロン6ナイロン66ナイロン UL94-V266ナイロン UL94-V2
    材質詳細6ナイロン UL94V-06ナイロン UL94V-06ナイロン UL94V-06ナイロン UL94V-066ナイロン(UL94V-2相当)-
    使用温度範囲(℃)−30～100−30～100−30～100−30～100-40～1000～85
    適合規格IEC204 CDIN ED60204IEC204 CDIN ED60204IEC204 CDIN ED60204IEC204 CDIN ED60204--
    よく一緒に購入される商品

    樹脂管オプションカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます
