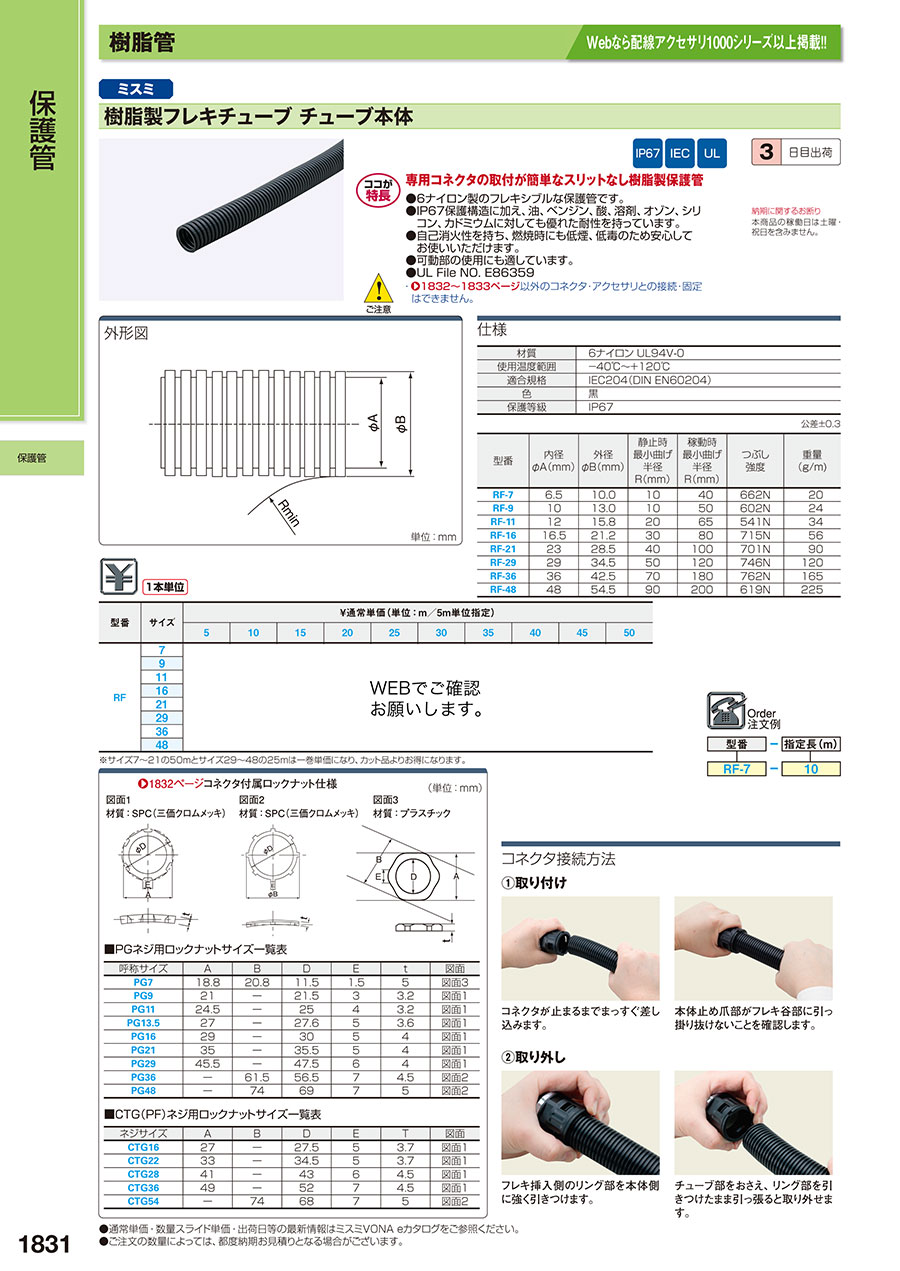

型番	内径 φA（mm）	外径 φB（mm）	静止時最小曲げ半径R（mm）	稼働時最小曲げ半径R（mm）	つぶし強度	重量（g/m）
RF-7	6.5	10.0	10	40	662N	20
RF-9	10	13.0	10	50	602N	24
RF-11	12	15.8	20	65	541N	34
RF-16	16.5	21.2	30	80	715N	56
RF-21	23	28.5	40	100	701N	90
RF-29	29	34.5	50	120	746N	120
RF-36	36	42.5	70	180	762N	165
RF-48	48	54.5	90	200	619N	225

1832ページコネクタ付属ロックナット仕様
（単位：ｍｍ）

図面1	図面2	図面3
材質：SPC（三価クロムメッキ）	材質：SPC（三価クロムメッキ）	材質：プラスチック

■PGネジ用ロックナットサイズ一覧表
呼称サイズ	A	B	D	E	t	図面
PG7	18.8	20.8	11.5	1.5	5	図面3
PG9	21	-	21.5	3	3.2	図面1
PG11	24.5	-	25	4	3.2	図面1
PG13.5	27	-	27.6	5	3.6	図面1
PG16	29	-	30	5	4	図面1
PG21	35	-	35.5	5	4	図面1
PG29	45.5	-	47.5	6	4	図面1
PG36	-	61.5	56.5	7	4.5	図面2
PG48	-	74	69	7	5	図面2

■CTG（PF）ネジ用ロックナットサイズ一覧表
呼称サイズ	A	B	D	E	T	図面
CTG16	27	-	27.5	5	3.7	図面1
CTG22	33	-	34.5	5	3.7	図面1
CTG28	41	-	43	6	4.5	図面1
CTG36	49	-	52	7	4.5	図面1
CTG54	-	74	68	7	5	図面2

●通常単価・数量スライド単価・出荷日等の最新情報はミスミVONAeカタログをご参照ください。
●ご注文の数量によっては、都度納期お見積りとなる場合がございます。

型番リスト

表示件数

型番

必要内径サイズ

(mm)

必要曲げ半径

(mm)

外径

(Ф(mm))

全長

(m)

指定長

(m)

RoHS?

最小発注数量

6.5	10（固定時）/40（可動時）	10	50	-	10	1個
6.5	10（固定時）/40（可動時）	10	-	5 ～ 50	10	1個
10	10（固定時）/50（可動時）	13	50	-	10	1個
10	10（固定時）/50（可動時）	13	-	5 ～ 50	10	1個
12	20（固定時）/65（可動時）	15.8	50	-	10	1個
12	20（固定時）/65（可動時）	15.8	-	5 ～ 50	10	1個
16.5	30（固定時）/80（可動時）	21.2	50	-	10	1個
16.5	30（固定時）/80（可動時）	21.2	-	5 ～ 50	10	1個
23	40（固定時）/100（可動時）	28.5	50	-	10	1個
23	40（固定時）/100（可動時）	28.5	-	5 ～ 50	10	1個
29	50（固定時）/120（可動時）	34.5	25	-	10	1個
29	50（固定時）/120（可動時）	34.5	-	5 ～ 25	10	1個
36	70（固定時）/180（可動時）	42.5	25	-	10	1個
36	70（固定時）/180（可動時）	42.5	-	5 ～ 25	10	1個
48	90（固定時）/200（可動時）	54.5	15	-	10	1個
48	90（固定時）/200（可動時）	54.5	20	-	10	1個
48	90（固定時）/200（可動時）	54.5	25	-	10	1個
48	90（固定時）/200（可動時）	54.5	-	5 ～ 10	10	1個

通常単価(税別) (税込単価)	通常出荷日

15,120円 ( 16,632円 )	4日目
- ( - )	3日目
19,080円 ( 20,988円 )	4日目
- ( - )	5日目
16,380円 ( 18,018円 )	4日目
- ( - )	5日目
23,442円 ( 25,786円 )	4日目
- ( - )	3日目
33,957円 ( 37,353円 )	4日目
- ( - )	3日目
23,940円 ( 26,334円 )	4日目
- ( - )	3日目
28,577円 ( 31,435円 )	4日目
- ( - )	4日目
38,814円 ( 42,695円 )	4日目
41,845円 ( 46,030円 )	4日目
39,029円 ( 42,932円 )	4日目
- ( - )	3日目

詳細情報

基本情報

基本情報

専用コネクタの取付が簡単なスリットなし樹脂製保護管です。
【特長】
・6ナイロン製のフレキシブルな保護管です。
・IP67保護構造に加え、油、ベンジン、酸、溶剤、オゾン、シリコン、カドミウムに対しても優れた耐性を持っています。
・自己消火性を持ち、燃焼時にも低煙、低毒のため安心してお使いいただけます。
・可動部の使用にも適しています。
・UL File NO.E86359

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

【ご注意】
・P1832〜P1833以外のコネクタ･アクセサリとの接続･固定はできません。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
バスパワー・自動ボーレート検知・ABS樹脂製
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
