●FA機器等で広く使用されている2.5mmピッチの小型・高密度な中継ナイロンコネクタです。
●2.5mmピッチコネクタはUL・CSA規格を取得しているため、性質品質ともに安心してお使いいただけます。
UL ：E29179 CSA：LR19980
エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が6型番あります。
chemSHERPA・RoHS
ミスミ品のみ対象
- chemSHERPA
- 調査中
- chemSHERPA
極数
~mm- 2
- 3
- 4
- 5
- 6
- 8
出荷日
- すべて
- 当日出荷可能
5051/5045コネクタ ソケットハウジング【50個入り】
- 通常単価(税別)
- 978円～1,537円
- 税込単価
- 1,076円～1,691円
通常出荷日：在庫品1日目当日出荷可能
モレックス(Molex)製。高さ16㎜・厚さ6.6㎜の2.5㎜ピッチタイプ。1パック50個売り。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型番 | 芯数 |
| 5051-02-50PS | 2 |
| 5051-03-50PS | 3 |
| 5051-04-50PS | 4 |
| 5051-05-50PS | 5 |
| 5051-06-50PS | 6 |
| 5051-07-50PS | 7 |
| 5051-08-50PS | 8 |
販売：ミスミ／製造元：日本モレックス㈱
概要仕様
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
978円 ( 1,076円 ) | 在庫品1日目当日出荷可能 |
1,132円 ( 1,245円 ) | 在庫品1日目当日出荷可能 |
1,159円 ( 1,275円 ) | 在庫品1日目当日出荷可能 |
1,268円 ( 1,395円 ) | 在庫品1日目当日出荷可能 |
1,378円 ( 1,516円 ) | 在庫品1日目当日出荷可能 |
1,537円 ( 1,691円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
モレックス(Molex)製。高さ16㎜・厚さ6.6㎜の2.5㎜ピッチタイプ。1パック50個売り。
●この製品はモレックス(Molex)製です。
●山洋電気ステッピングシステムDP1、DP2、DP4、PMDシリーズ用のハーネスに採用しているハウジングです。
●メス（ソケット）コンタクトを挿入して使用するハウジングです。ピンヘッダーとの結合に使用します。
●圧着工具はミスミオリジナルで低価格な手動工具を用意しております。
●工具不要で直ぐに組立てられる圧着済コンタクトケーブルも用意しております。
・コンタクトは別売となります（P415）。
・組み合せ相手についてはP414
共通仕様
5051/5045（2.5mmピッチ）
特長
共通仕様
仕様
| 項目 | 内容 | |
|---|---|---|
| 定格電圧 | AC/DC250V | |
| 定格電流 | 3A | |
| 耐電圧 | AC1000V(１分間） | |
| 絶縁抵抗 | １０００MΩ以上 | |
| 接触抵抗 | 環境試験後 | 20ｍΩ以下 |
| 適用電線範囲 | AWG28～22（0.08〜0.33mm2） | |
| 適合電線被覆外形 | 1.2～1.7mm | |
| 使用温度範囲 | −40℃～105℃ | |
材質
| 項目 | 材質 |
|---|---|
| ハウジング/ウエハー | ナイロン66（UL94V-0） |
| ハウジング/ウエハー色 | 白色 |
| 圧着コンタクト | りん青銅/スズメッキ |
結合について

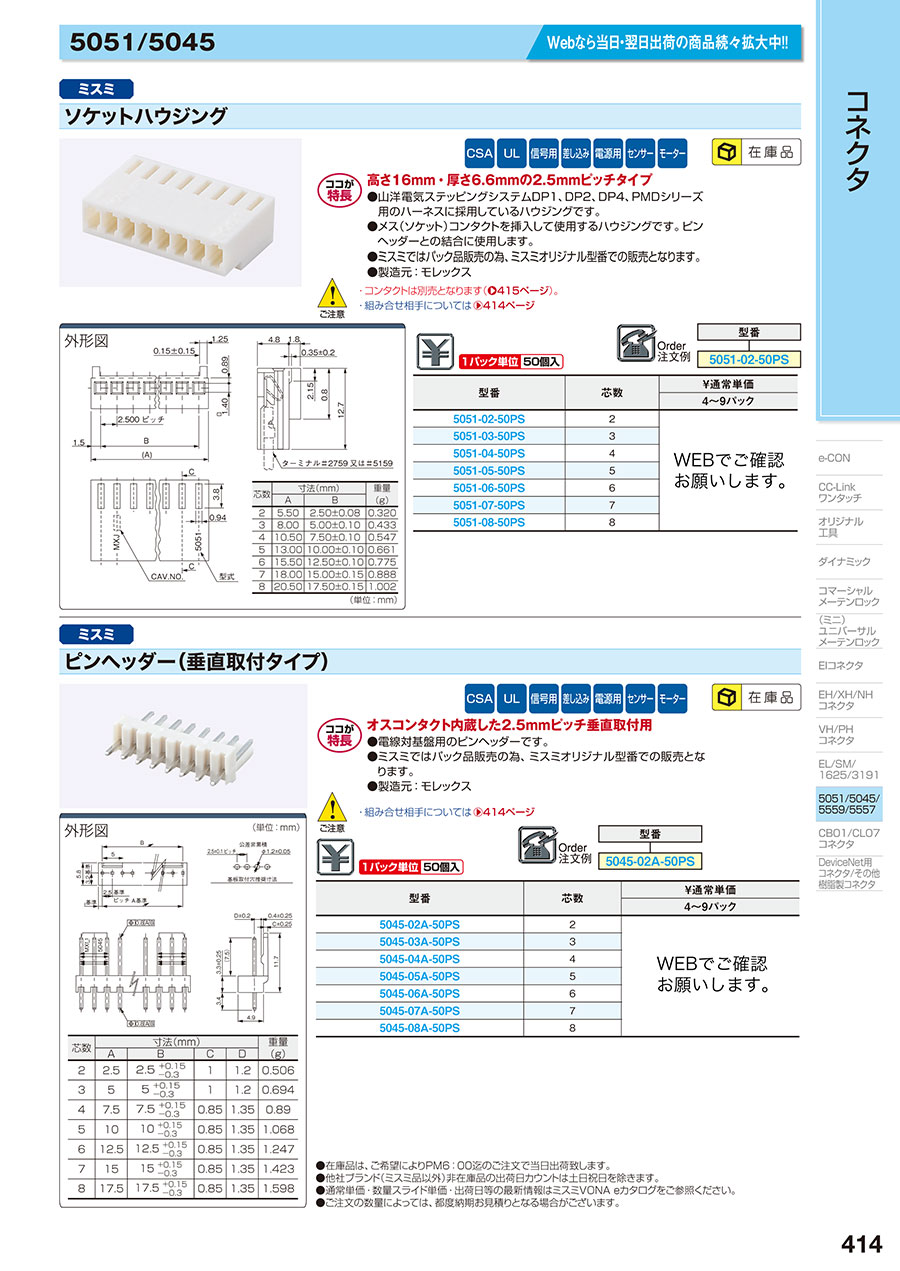

カタログ
