●安川電機ΣIII（SGDS）シリーズに採用されています。
●JN1シリーズコネクタはIP67の防水・防塵性能。
●耐振性、耐油性に優れた耐環境性能。
●アングルタイプはケーブル引出し方向を90度毎の4方向に設定可能。
●専用工具も各サイズ取り揃えております。
エレクトロニクス部品技術窓口
【日本航空電子工業】JN1 コンタクト(10芯用）【100個入り】
- 通常単価(税別)
- 1,775円～3,589円
- 税込単価
- 1,953円～3,948円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
日本航空電子工業（JAE）製。ワンタッチ防水コネクタJN1コンタクト
- 日本航空電子製（JAE）品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| JN1-22-22P-PKG100 |
| 1パック | 100個入 |
| 型式 | タイプ | 適用電線 | 適合コネクタ | |
| AWG | 導体断面積 | |||
| JN1-22-22P-PKG100 | ピン (オス) | 25～21 | 0.16～0.41 | JN1HS～ (中継) |
| JN1-22-22S-PKG100 | ソケット (メス) | JN1DS～,JN1FS～ (ストレート・アングル) | ||
| JN1-22-26P-PKG100 | ピン (オス) | 28～26 | 0.08～0.13 | JN1HS～ (中継) |
| JN1-22-26S-PKG100 | ソケット (メス) | JN1DS～,JN1FS～ (ストレート・アングル) | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,775円 ( 1,953円 ) | 4日目 |
3,354円 ( 3,689円 ) | 在庫品1日目当日出荷可能 |
3,589円 ( 3,948円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
日本航空電子工業（JAE）製。ワンタッチ防水コネクタJN1コンタクト
ご注意
- 日本航空電子製（JAE）品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。
【ココが特長】
●ストレート、アングルプラグ、中継アダプタの10芯に使用します。
●ピンコンタクト、ソケットコンタクトの２種類
【基本仕様】
定格に関しては こちら
【ご注意】
・ピンコンタクトは中継アダプタ用です。
・ソケットコンタクトはストレート・アングルプラグ用です。
●ストレート、アングルプラグ、中継アダプタの10芯に使用します。
●ピンコンタクト、ソケットコンタクトの２種類
【基本仕様】
定格に関しては こちら
【ご注意】
・ピンコンタクトは中継アダプタ用です。
・ソケットコンタクトはストレート・アングルプラグ用です。
共通仕様
サーボ用ワンタッチ防水小型（JN1）
特長
共通仕様
一般仕様
| 仕様項目 | 仕様及び性能 | |
|---|---|---|
| 10芯 | 4芯 | |
| 定格電流 | 3A/芯(#22サイズコンタクト) | 5A/芯(#20サイズコンタクト) |
| 定格電圧 | 200VAC | 200VAC(汚染度3、過電圧範疇III) |
| 耐電圧 | 900VAC(1分間) | 2000VAC(1分間) |
| 絶縁抵抗 | 1000MΩ以上(DC500V 印可) | 1000MΩ以上(DC500V 印可) |
| 防水性能 | IP67 | IP67 |
| 気密性(単体防水) | - | 2.9×104PA(1分間)漏れのないこと |
| 使用温度範囲 | -20℃〜+100℃ | -20℃〜+100℃ |
| 結線仕様 | レセプタクル：スルーホール プラグ：圧着結線(AWG#20〜#28) | レセプタクル：半田結線(0.75mm2以下) プラグ：半田結線(1.25mm2以下) |
| 製品仕様書 | JACS-5119 | JACS-5119-2 |
| 取扱説明書 | JAHL-5119 | JAHL-5119 |
| 挿抜寿命 | 500回 | 500回 |
材料／仕上
| 構成部品 | 材料／仕上 | |
|---|---|---|
| レセプタクル | ピンインシュレータ | 合成樹脂 |
| ピンコンタクト | 銅合金／金メッキ(10芯)、銀メッキ(4芯) | |
| 中継 レセプタクル | インシュレータ | 合成樹脂 |
| アッセンブリナット | 合成樹脂 | |
| ストレートエンドベル | 合成樹脂 | |
| 0リング | 合成ゴム | |
| ブッシング | 合成ゴム(色相：黒／灰) | |
| グランドナット | 合成樹脂 | |
| ピンコンタクト(#22) | 金メッキ | |
| ピンコンタクト(#20) | 銀メッキ | |
| プラグ | フロントインシュレータ | 合成樹脂 |
| リヤインシュレータ | 合成樹脂 | |
| カップリングナット | 合成樹脂 | |
| アッセンブリナット | 合成樹脂 | |
| アングルエンドベル | 合成樹脂 | |
| ストレートエンドベル | 合成樹脂 | |
| 0リング | 合成ゴム | |
| ブッシング | 合成ゴム(色相：黒／灰) | |
| グランドナット | 合成樹脂 | |
| スプリング | ステンレス鋼 | |
| スプリングピン | ステンレス鋼 | |
| ソケットコンタクト | 銅合金／金メッキ(10芯)、銀メッキ(4芯) |
組み合わせ方法

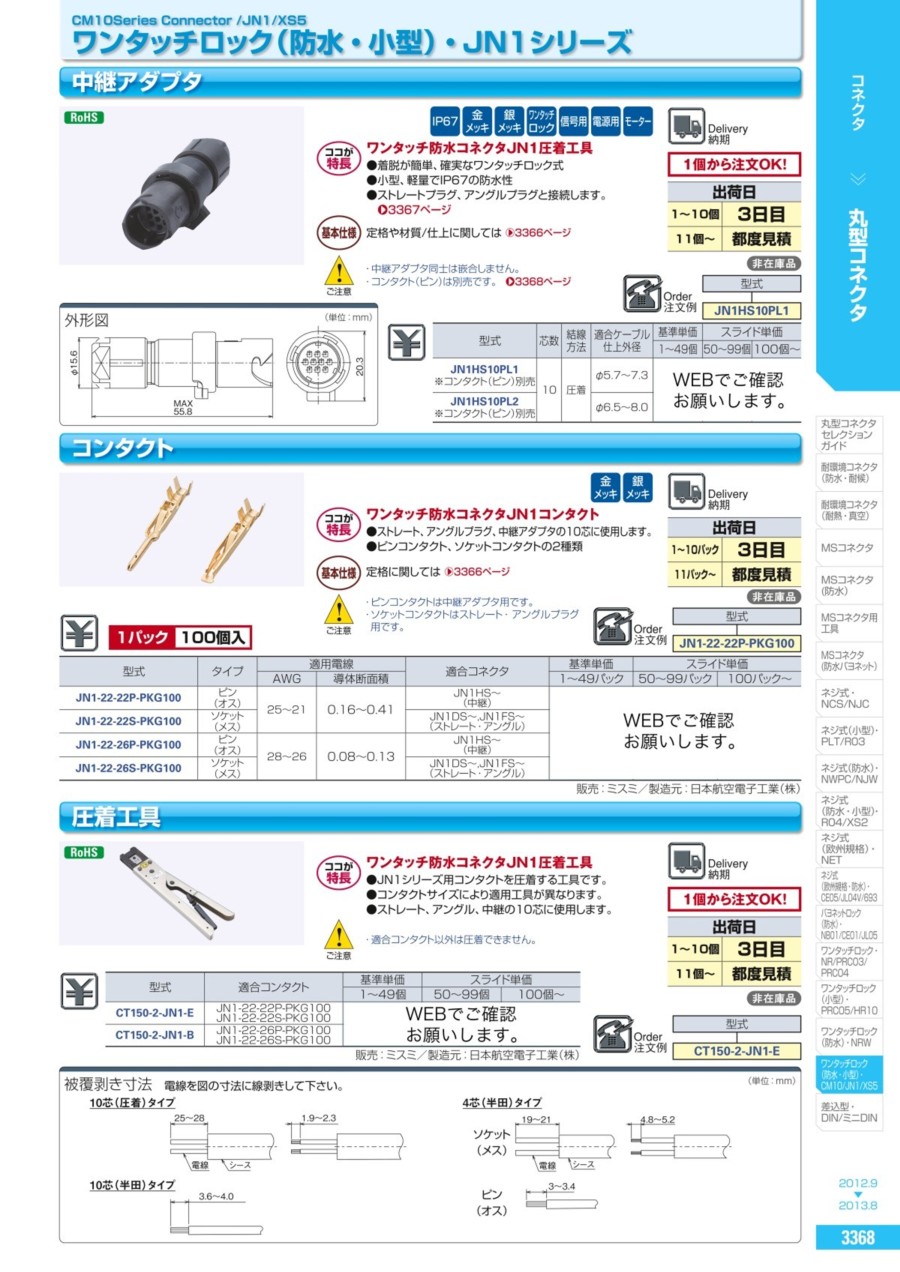

カタログ
商品担当おすすめ
【日本航空電子工業】JN1 コンタクト(10芯用）のレビュー
サーボモータ保全用ケーブルに使用
5
5.02019/10/09
通常商社経由だと納期2か月待ちが普通でいつも手持ちの在庫を見ながらのかなり早めの手配をしておりましたが翌日には手に入る為...もっと読む
0人が参考にしています。
