【日本航空電子工業】JN1　防水　アングルプラグ（ワンタッチロック）

【日本航空電子工業】JN1　防水　アングルプラグ（ワンタッチロック）
通常単価(税別)
995円～1,066円
税込単価
1,095円～1,173円
通常出荷日：在庫品1日目～4日目一部当日出荷可能

日本航空電子工業（JAE）製。ケーブル引き出し方向を90度毎の4方向に設定可能。

  • 日本航空電子製（JAE）品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
    ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。

よく一緒に見られています

【日本航空電子工業】JN1　防水　中継アダプタ（ワンタッチロック）

ミスミ

【日本航空電子工業】JN1　防水　中継アダプタ（ワンタッチロック）
通常価格(税別)： 1,009円 (税込価格：1,110円)

通常出荷日：在庫品1日目

未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

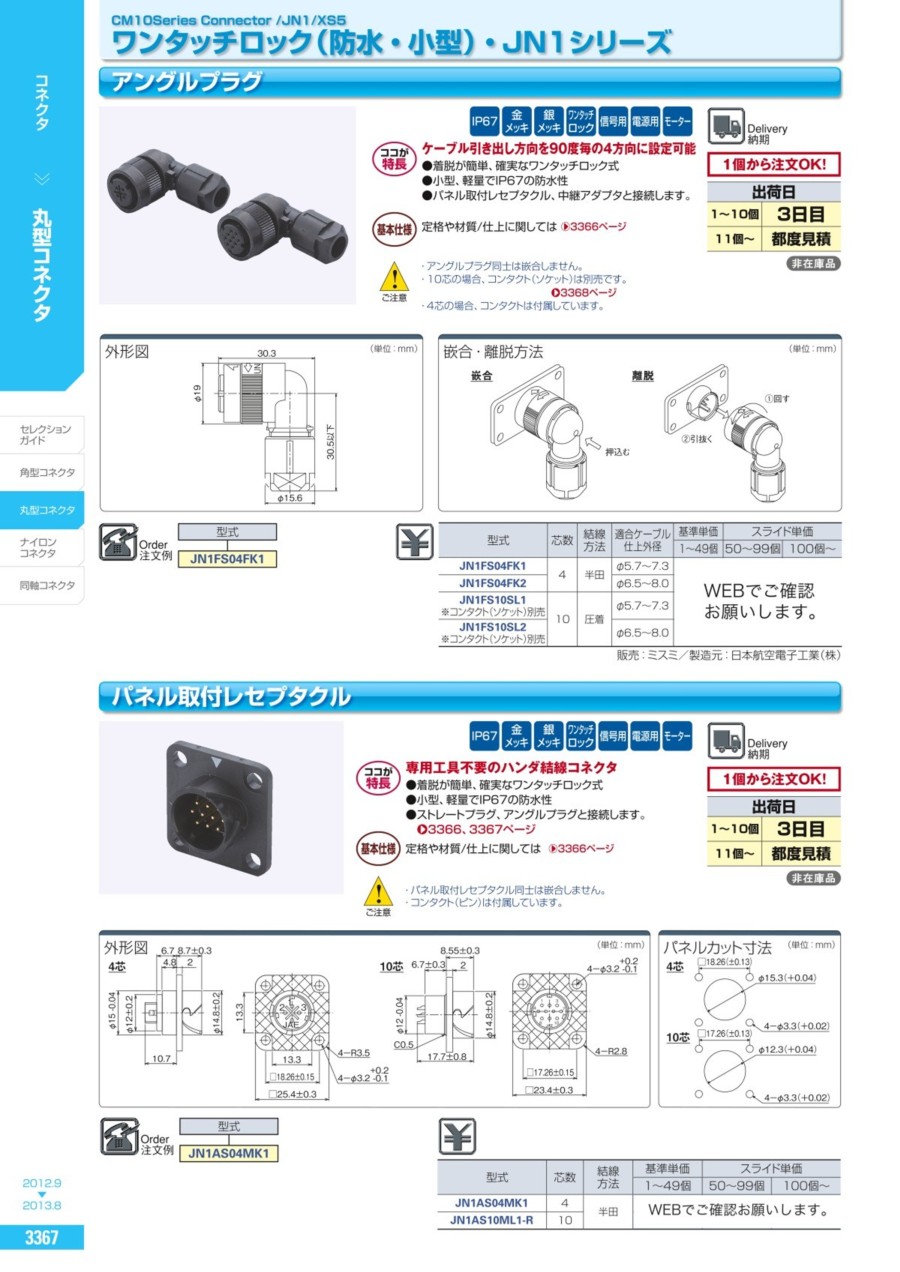

JN1　防水　アングルプラグ（ワンタッチロック）:関連画像
型式芯数結線
方法		適合ケーブル
仕上外径
JN1FS04FK14半田φ5.7～7.3
JN1FS04FK2φ6.5～8.0
JN1FS10SL1
※コンタクト(ソケット)別売		10圧着φ5.7～7.3
JN1FS10SL2
※コンタクト(ソケット)別売		φ6.5～8.0
販売：ミスミ／製造元：日本航空電子工業（株）

概要仕様

JN1　防水　アングルプラグ（ワンタッチロック）:関連画像
JN1　防水　アングルプラグ（ワンタッチロック）:関連画像

型番リスト

表示件数
  • 1
    • 型番
    JN1FS04FK1
    JN1FS10SL1
    JN1FS10SL2
    RoHS?最小発注数量
    10
    1個
    10
    1個
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,056円
    ( 1,162円 )
    在庫品1日目当日出荷可能
    1,066円
    ( 1,173円 )
    在庫品1日目当日出荷可能
    995円
    ( 1,095円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    日本航空電子工業（JAE）製。ケーブル引き出し方向を90度毎の4方向に設定可能。

    ご注意

    • 日本航空電子製（JAE）品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
      ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。

    ●本製品は日本航空電子工業（JAE）製の商品です。
    ●着脱が簡単、確実なワンタッチロック式
    ●小型、軽量でIP67の防水性
    ●パネル取付レセプタクル、中継アダプタと接続します。

    定格や材質/仕上に関しては 共通仕様

    ・アングルプラグ同士は嵌合しません。
    ・10芯の場合、コンタクト（ソケット）は別売です。     こちら
    ・4芯の場合、コンタクトは付属しています。

    共通仕様

    サーボ用ワンタッチ防水小型（JN1）

    特長

    ●安川電機ΣIII（SGDS）シリーズに採用されています。
    ●JN1シリーズコネクタはIP67の防水・防塵性能。
    ●耐振性、耐油性に優れた耐環境性能。
    ●アングルタイプはケーブル引出し方向を90度毎の4方向に設定可能。
    ●専用工具も各サイズ取り揃えております。

    共通仕様

    一般仕様
    仕様項目仕様及び性能
    10芯4芯
    定格電流3A/芯(#22サイズコンタクト)5A/芯(#20サイズコンタクト)
    定格電圧200VAC200VAC(汚染度3、過電圧範疇III)
    耐電圧900VAC(1分間)2000VAC(1分間)
    絶縁抵抗1000MΩ以上(DC500V 印可)1000MΩ以上(DC500V 印可)
    防水性能IP67IP67
    気密性(単体防水)-2.9×104PA(1分間)漏れのないこと
    使用温度範囲-20℃〜+100℃-20℃〜+100℃
    結線仕様レセプタクル：スルーホール
    プラグ：圧着結線(AWG#20〜#28)    		レセプタクル：半田結線(0.75mm2以下)
    プラグ：半田結線(1.25mm2以下)
    製品仕様書JACS-5119JACS-5119-2
    取扱説明書JAHL-5119JAHL-5119
    挿抜寿命500回500回
    材料／仕上
     構成部品材料／仕上
    レセプタクルピンインシュレータ合成樹脂
    ピンコンタクト銅合金／金メッキ(10芯)、銀メッキ(4芯)
    中継
    レセプタクル    		インシュレータ合成樹脂
    アッセンブリナット合成樹脂
    ストレートエンドベル合成樹脂
    0リング合成ゴム
    ブッシング合成ゴム(色相：黒／灰)
    グランドナット合成樹脂
    ピンコンタクト(#22)金メッキ
    ピンコンタクト(#20)銀メッキ
    プラグフロントインシュレータ合成樹脂
    リヤインシュレータ合成樹脂
    カップリングナット合成樹脂
    アッセンブリナット合成樹脂
    アングルエンドベル合成樹脂
    ストレートエンドベル合成樹脂
    0リング合成ゴム
    ブッシング合成ゴム(色相：黒／灰)
    グランドナット合成樹脂
    スプリングステンレス鋼
    スプリングピンステンレス鋼
    ソケットコンタクト銅合金／金メッキ(10芯)、銀メッキ(4芯)
