【日本航空電子工業】JN1　防水　ストレートプラグ（ワンタッチロック）

【日本航空電子工業】JN1　防水　ストレートプラグ（ワンタッチロック）
通常単価(税別)
972円～1,772円
税込単価
1,069円～1,949円
通常出荷日：在庫品1日目～4日目一部当日出荷可能

日本航空電子工業（JAE）製。挿抜簡単！ワンタッチ防水コネクタJN1。

よく一緒に見られています

【日本航空電子工業】JN1　防水　中継アダプタ（ワンタッチロック）

ミスミ

【日本航空電子工業】JN1　防水　中継アダプタ（ワンタッチロック）
通常価格(税別)： 1,009円 (税込価格：1,110円)

通常出荷日：在庫品1日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式
JN1DS04FK1

型式芯数結線
方法		適合ケーブル
仕上外径
JN1DS04FK14半田φ5.7～7.3
JN1DS04FK2φ6.5～8.0
JN1DS10SL1
※コンタクト(ソケット)別売		10圧着φ5.7～7.3
JN1DS10SL2
※コンタクト(ソケット)別売		φ6.5～8.0
販売：ミスミ／製造元：日本航空電子工業（株）

概要仕様

組み合わせ方法

ストレートプラグパネル取付レセプタクル
JN1　防水　ストレートプラグ（ワンタッチロック）:関連画像JN1　防水　ストレートプラグ（ワンタッチロック）:関連画像JN1　防水　ストレートプラグ（ワンタッチロック）:関連画像
アングルプラグ中継アダプタ

外形図

（単位：mm）
JN1　防水　ストレートプラグ（ワンタッチロック）：外形図

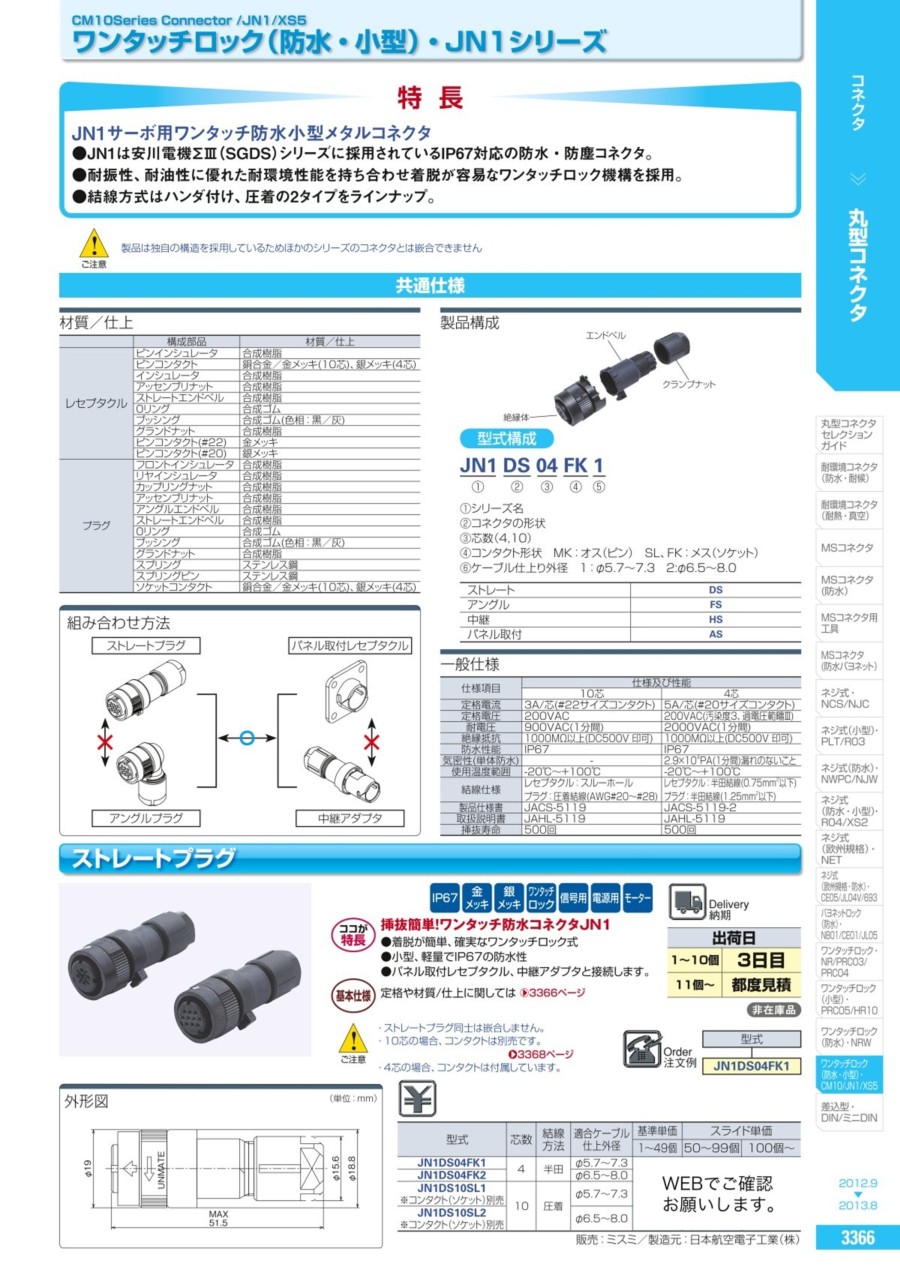

特 長
JN1サーボ用ワンタッチ防水小型メタルコネクタ
●JN1は安川電機ΣⅢ（SGDS）シリーズに採用されているIP67対応の防水・防塵コネクタ。
●耐振性、耐油性に優れた耐環境性能を持ち合わせ着脱が容易なワンタッチロック機構を採用。
●結線方式はハンダ付け、圧着の2タイプをラインナップ。
共通仕様
材質／仕上
 構成部品材質／仕上
レセプタクルピンインシュレータ合成樹脂
ピンコンタクト銅合金／金メッキ(10芯)、銀メッキ(4芯)
インシュレータ合成樹脂
アッセンブリナット合成樹脂
ストレートエンドベル合成樹脂
0リング合成ゴム
ブッシング合成ゴム(色相：黒／灰)
グランドナット合成樹脂
ピンコンタクト(#22)金メッキ
ピンコンタクト(#20)銀メッキ
プラグフロントインシュレータ合成樹脂
リヤインシュレータ合成樹脂
カップリングナット合成樹脂
アッセンブリナット合成樹脂
アングルエンドベル合成樹脂
ストレートエンドベル合成樹脂
0リング合成ゴム
ブッシング合成ゴム(色相：黒／灰)
グランドナット合成樹脂
スプリングステンレス鋼
スプリングピンステンレス鋼
ソケットコンタクト銅合金／金メッキ(10芯)、銀メッキ(4芯)
一般仕様
仕様項目仕様及び性能
10芯4芯
定格電流3A/芯(#22サイズコンタクト)5A/芯(#20サイズコンタクト)
定格電圧200VAC200VAC(汚染度3、過電圧範疇Ⅲ)
耐電圧900VAC(1分間)2000VAC(1分間)
絶縁抵抗1000MΩ以上(DC500V 印可)1000MΩ以上(DC500V 印可)
防水性能IP67IP67
気密性(単体防水)-2.9×104PA(1分間)漏れのないこと
使用温度範囲-20℃〜+100℃-20℃〜+100℃
結線仕様レセプタクル：スルーホール
プラグ：圧着結線(AWG#20〜#28)		レセプタクル：半田結線(0.75mm2以下)プラグ：半田結線(1.25mm2以下)
製品仕様書JACS-5119JACS-5119-2
取扱説明書JAHL-5119JAHL-5119
挿抜寿命500回500回

型番リスト

表示件数
  • 1
    • 型番
    JN1DS04FK1
    JN1DS04FK2
    JN1DS10SL1
    JN1DS10SL2
    RoHS?最小発注数量
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,185円
    ( 1,304円 )
    在庫品1日目当日出荷可能
    995円
    ( 1,095円 )
    4日目
    972円
    ( 1,069円 )
    在庫品1日目当日出荷可能
    1,772円
    ( 1,949円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    日本航空電子工業（JAE）製。挿抜簡単！ワンタッチ防水コネクタJN1。

    【ココが特長】
    ●本製品は日本航空電子工業（JAE）製の商品です。
    ●着脱が簡単、確実なワンタッチロック式
    ●小型、軽量でIP67の防水性
    ●パネル取付レセプタクル、中継アダプタと接続します。
    【基本仕様】
    定格や材質/仕上に関しては 共通仕様
    【ご注意】
    ・ストレートプラグ同士は嵌合しません。
    ・10芯の場合、コンタクトは別売です。 こちら
    ・4芯の場合、コンタクトは付属しています。
    製品は独自の構造を採用しているためほかのシリーズのコネクタとは嵌合できません

    共通仕様

    サーボ用ワンタッチ防水小型（JN1）

    特長

    ●安川電機ΣIII（SGDS）シリーズに採用されています。
    ●JN1シリーズコネクタはIP67の防水・防塵性能。
    ●耐振性、耐油性に優れた耐環境性能。
    ●アングルタイプはケーブル引出し方向を90度毎の4方向に設定可能。
    ●専用工具も各サイズ取り揃えております。

    共通仕様

    一般仕様
    仕様項目仕様及び性能
    10芯4芯
    定格電流3A/芯(#22サイズコンタクト)5A/芯(#20サイズコンタクト)
    定格電圧200VAC200VAC(汚染度3、過電圧範疇III)
    耐電圧900VAC(1分間)2000VAC(1分間)
    絶縁抵抗1000MΩ以上(DC500V 印可)1000MΩ以上(DC500V 印可)
    防水性能IP67IP67
    気密性(単体防水)-2.9×104PA(1分間)漏れのないこと
    使用温度範囲-20℃〜+100℃-20℃〜+100℃
    結線仕様レセプタクル：スルーホール
    プラグ：圧着結線(AWG#20〜#28)    		レセプタクル：半田結線(0.75mm2以下)
    プラグ：半田結線(1.25mm2以下)
    製品仕様書JACS-5119JACS-5119-2
    取扱説明書JAHL-5119JAHL-5119
    挿抜寿命500回500回
    材料／仕上
     構成部品材料／仕上
    レセプタクルピンインシュレータ合成樹脂
    ピンコンタクト銅合金／金メッキ(10芯)、銀メッキ(4芯)
    中継
    レセプタクル    		インシュレータ合成樹脂
    アッセンブリナット合成樹脂
    ストレートエンドベル合成樹脂
    0リング合成ゴム
    ブッシング合成ゴム(色相：黒／灰)
    グランドナット合成樹脂
    ピンコンタクト(#22)金メッキ
    ピンコンタクト(#20)銀メッキ
    プラグフロントインシュレータ合成樹脂
    リヤインシュレータ合成樹脂
    カップリングナット合成樹脂
    アッセンブリナット合成樹脂
    アングルエンドベル合成樹脂
    ストレートエンドベル合成樹脂
    0リング合成ゴム
    ブッシング合成ゴム(色相：黒／灰)
    グランドナット合成樹脂
    スプリングステンレス鋼
    スプリングピンステンレス鋼
    ソケットコンタクト銅合金／金メッキ(10芯)、銀メッキ(4芯)

    組み合わせ方法

    パネルマウントタイプ アングルタイプ
    JN1　防水　ストレートプラグ（ワンタッチロック）:関連画像JN1　防水　ストレートプラグ（ワンタッチロック）:関連画像JN1　防水　ストレートプラグ（ワンタッチロック）:関連画像
    中継タイプストレートタイプ
    JN1　防水　ストレートプラグ（ワンタッチロック）:関連画像JN1　防水　ストレートプラグ（ワンタッチロック）:関連画像

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
