●従来の製品から、以下の2タイプに分かれました。
・三菱電機MR-J3シリーズ向けの製品として、D6タイプ（軽量品）を用意。
・安川電機サーボΣ-Vシリーズ向けの製品として、Dタイプ（黒色品）を用意。
●旧型式の製品との嵌合も可能です。
●CM10シリーズコネクタはIP67の防水・防塵性能があります。
●金属シェルの採用により堅牢な構造となっています。
●アングルタイプによりロープロファイル化が可能です。
エレクトロニクス部品技術窓口
CM10 コンタクト（ストレート・アングル用）【10～100個入り】
- 通常単価(税別)
- 1,424円～8,235円特別価格
- 税込単価
- 1,566円～9,059円特別価格
通常出荷日：在庫品1日目当日出荷可能
ワンタッチ防水CM10専用コンタクト・CM10シリーズのストレート/アングルプラグに使用します。・はん...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型番 | パック入数 | タイプ | 使用 コネクタ | 適用電線 サイズ | 重量（g） |
| M-CM10-#22SC-S2D8-10P | 10 | D6,D 共通 | 2芯用 | AWG16以下 | 0.2 |
| M-CM10-#22SC-S2D8-100P | 100 | ||||
| M-CM10-#22SC-S1D8-10P | 10 | 10芯用 | AWG20以下 | 0.2 | |
| M-CM10-#22SC-S1D8-100P | 100 |
概要仕様
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,424円854円 ( 939円 ) | 在庫品1日目当日出荷可能 |
5,302円 ( 5,832円 ) | 在庫品1日目当日出荷可能 |
1,424円 ( 1,566円 ) | 在庫品1日目当日出荷可能 |
8,235円4,529円 ( 4,982円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ワンタッチ防水CM10専用コンタクト
・CM10シリーズのストレート/アングルプラグに使用します。
・はんだ付タイプを用意しています。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
●CM10シリーズのストレート/アングルプラグに使用します。
●はんだ付タイプを用意しています。
定格や適合電線サイズはこちら
・中継アダプタ、パネル取付レセプタクルには元々コンタクトが装着されています。
共通仕様
サーボ用ワンタッチ防水小型（CM10）
特長
共通仕様
一般仕様
| 仕様項目 | 仕様及び性能 | |
|---|---|---|
| 2芯 | 10芯 | |
| 定格電流 | 3A以下/コンタクト（#22サイズ） | 3A以下/コンタクト（#22サイズ） |
| 定格電圧 | AC200V以下 | AC200V以下 |
| 耐電圧 | AC1500V（r.m.s）/1分間 | AC900V（r.m.s）/1分間 |
| 絶縁抵抗 | 1000MΩ以上（DC500V） | 1000MΩ以上（DC500V） |
| 使用温度範囲 | −25〜＋85℃ | −25〜＋85℃ |
| コンタクトサイズ | #22 | #22 |
| 防水性 | IP67（嵌合時） | IP67（嵌合時） |
| 適合電線 | AWG16以下（プラグ：はんだ付け） | AWG20以下（プラグ：はんだ付け） |
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| コンタクト※予備半田なし | 銅合金 | 金メッキ |
| 絶縁体 | 合成樹脂 | 黒色 |
| リテナリング | ステンレス鋼 | － |
| シェル | 亜鉛合金 | ニッケルメッキ （D6タイプ） 黒色三価クロメート （Dタイプ） |
| カップリングナット | ||
| バレル | ||
| エンドベル | ||
| アセンブリナット | ||
| アースラグ | 銅合金 | 金メッキ |
| Ｏリング | 合成ゴム | 黒色 |
| ケーブルクランプ | 合成樹脂 | 白色 |

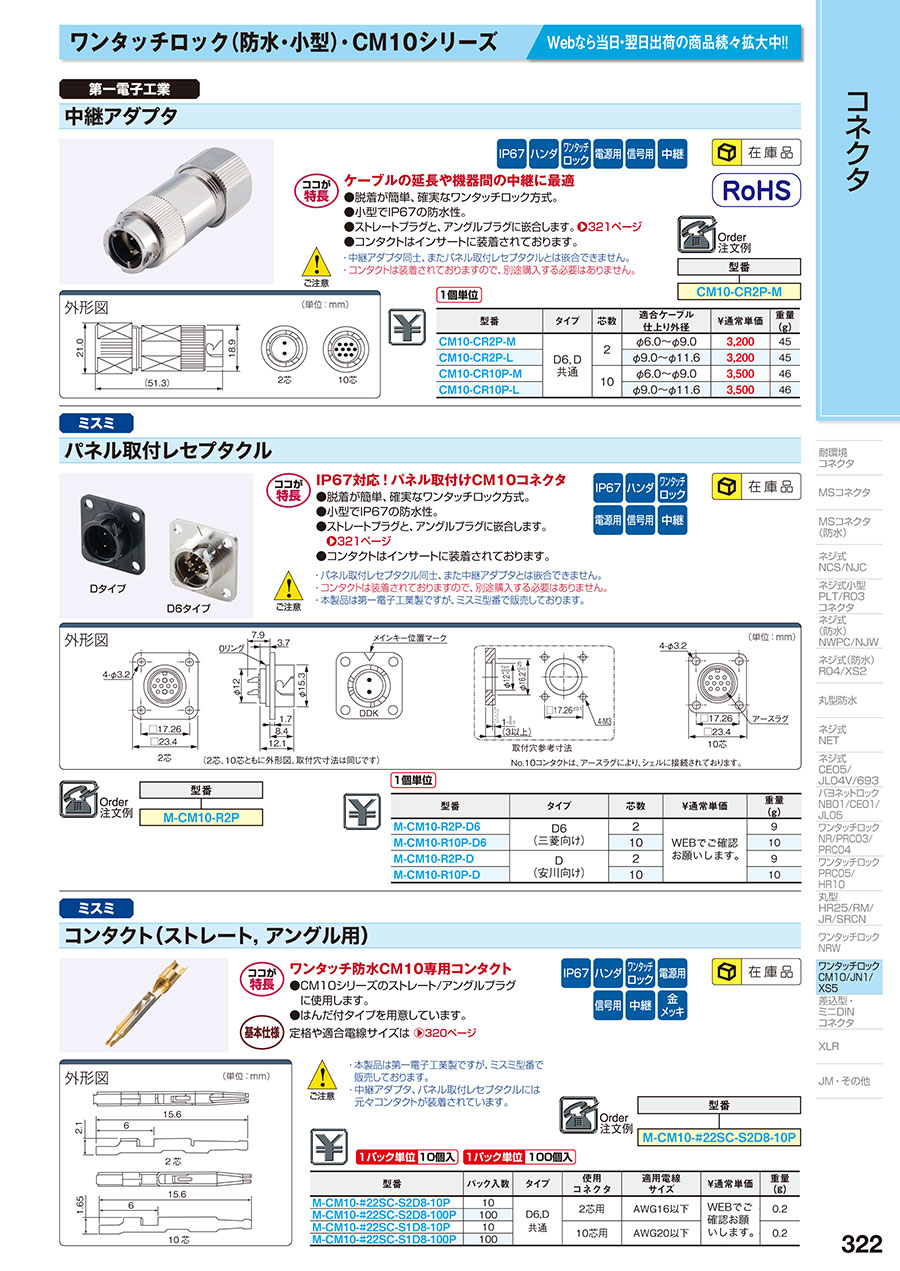

カタログ
