●三菱電機MR-J3シリーズ向けの製品として、D6タイプ（軽量品）を用意。
●旧型式の製品との嵌合も可能です。
●CM10シリーズコネクタはIP67の防水・防塵性能があります。
●金属シェルの採用により堅牢な構造となっています。
●アングルタイプによりロープロファイル化が可能です。
エレクトロニクス部品技術窓口
CM10 防水 アングルプラグ（ワンタッチロック）
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
M-CM10-AP2S-MD6の仕様・寸法情報
用途
ケーブル接続
シリーズ
CM10
許容電流(A)
3
許容電圧(V)
200
ピン数
2
適用ピン・コンタクト
メス(ソケット)
電線接続方法
ハンダ
接続方向
アングル
耐環境性
防水性
適合ケーブル仕上外径(φmm)
6～9
対応メーカ
三菱電機
着脱方法
ワンタッチ
その他耐環境性
防塵性
-
-
chemSHERPA
調査中
商品仕様
規格表
| 型式 | タイプ | 芯数 | 適合ケーブル 仕上り外径 | 重量 (g) |
| M-CM10-AP2S-MD6 | D6 (三菱向け) | 2 | φ6.0〜9.0 | 29 |
概要仕様
詳細情報
基本情報
第一電子工業(DDK)製。ラインナップ追加で更にお求め易くなりました。
共通仕様
サーボ用ワンタッチ防水小型（CM10）
特長
共通仕様
一般仕様
| 仕様項目 | 仕様及び性能 |
|---|---|
| 2芯 | |
| 定格電流 | 3A以下/コンタクト（#22サイズ） |
| 定格電圧 | AC200V以下 |
| 耐電圧 | AC1500V（r.m.s）/1分間 |
| 絶縁抵抗 | 1000MΩ以上（DC500V） |
| 使用温度範囲 | −25〜＋85℃ |
| コンタクトサイズ | #22 |
| 防水性 | IP67（嵌合時） |
| 適合電線 | AWG16以下（プラグ：はんだ付け） |
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| コンタクト※予備半田なし | 銅合金 | 金メッキ |
| 絶縁体 | 合成樹脂 | 黒色 |
| リテナリング | ステンレス鋼 | － |
| シェル | 亜鉛合金 | ニッケルメッキ （D6タイプ） 黒色三価クロメート （Dタイプ） |
| カップリングナット | ||
| バレル | ||
| エンドベル | ||
| アセンブリナット | ||
| アースラグ | 銅合金 | 金メッキ |
| Ｏリング | 合成ゴム | 黒色 |
| ケーブルクランプ | 合成樹脂 | 白色 |

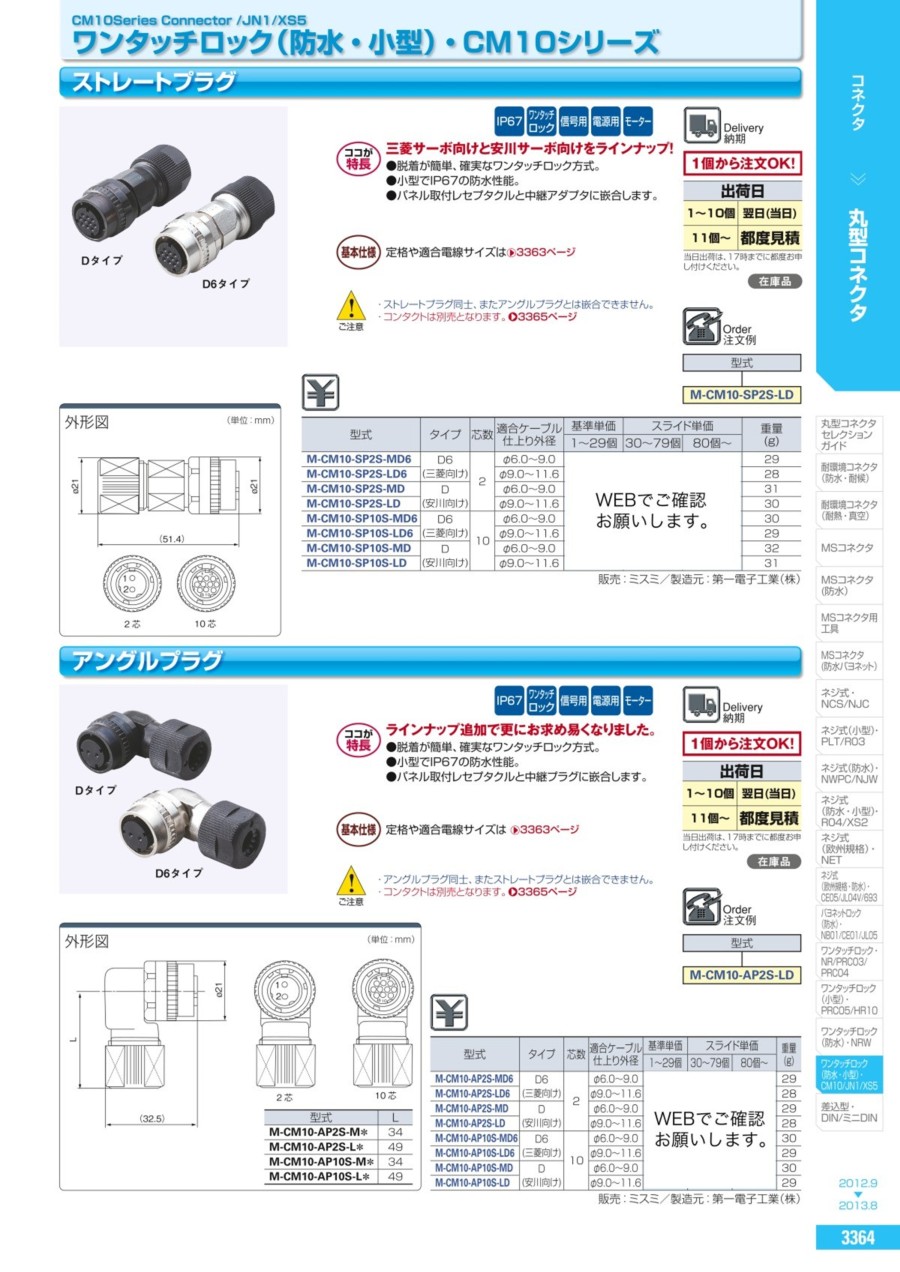

カタログ
