ミスミ

高EMI対策組立型ディスプレイケーブル

通常単価(税別): -

税込単価: -

通常出荷日：3日目

高EMI対策で長さ、組合せが自由に選べるディスプレイケーブル。【特長】・RGB用線は同軸線を使用した高...

詳細を確認

55.0

よく一緒に見られています

ミスミ

ディスプレイケーブル (高解像度)

通常価格(税別)： 1,048円 (税込価格：1,153円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

ディスプレイハーネス（高解像度）

通常価格(税別)： 1,071円 (税込価格：1,178円)

通常出荷日：在庫品1日目

未確定：候補が26型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

（DPCLF
タイプのみ）

ATC-＊＊＊＊
WEB

タイプ	外形イメージ図	CN1−CN2		指定長（m）

DPCL （フェライトコア無） DPCLF （フェライトコア付）	ストレートコネクタ両端	P−P	（オスーオス）	0.5 ～ 50 0.5m 毎に指定可
		P−S	（オスーメス）
		S−S	（メスーメス）
	Aアングルコネクタ両端	PA−PA	（オスーオス）
		PA−SA	（オスーメス）
		SA−SA	（メスーメス）
	Bアングルコネクタ両端	PB−PB	（オスーオス）
		PB−SB	（オスーメス）
		SB−SB	（メスーメス）
	ストレート～Aアングル	P−PA	（オスーオス）
		S−SA	（メスーメス）
	ストレート～Bアングル	P−PB	（オスーオス）
		S−SB	（メスーメス）

概要仕様

型番リスト

表示件数

型番

コネクタタイプ　CN1

コネクタタイプ　CN2

CN1コネクタ向

CN2コネクタ向

フェライトコア

CN1アングルタイプ

CN2アングルタイプ

指定長

(m)

RoHS?

最小発注数量

VGAオス	VGAオス	ストレート	ストレート	なし	ストレート	ストレート	0.5 ～ 50	10	1個
VGAオス	VGAオス	ストレート	レフトアングル(L)	なし	ストレート	Aタイプ	0.5 ～ 50	10	1個
VGAオス	VGAオス	ストレート	ライトアングル(R)	なし	ストレート	Bタイプ	0.5 ～ 50	10	1個
VGAオス	VGAメス	ストレート	ストレート	なし	ストレート	ストレート	0.5 ～ 50	10	1個
VGAオス	VGAオス	レフトアングル	レフトアングル(L)	なし	Aタイプ	Aタイプ	0.5 ～ 50	10	1個
VGAオス	VGAメス	レフトアングル	レフトアングル(L)	なし	Aタイプ	Aタイプ	0.5 ～ 50	10	1個
VGAオス	VGAオス	ライトアングル	ライトアングル(R)	なし	Bタイプ	Bタイプ	0.5 ～ 50	10	1個
VGAオス	VGAメス	ライトアングル	ライトアングル(R)	なし	Bタイプ	Bタイプ	0.5 ～ 50	10	1個
VGAメス	VGAメス	ストレート	ストレート	なし	ストレート	ストレート	0.5 ～ 50	10	1個
VGAメス	VGAメス	ストレート	レフトアングル(L)	なし	ストレート	Aタイプ	0.5 ～ 50	10	1個
VGAメス	VGAメス	ストレート	ライトアングル(R)	なし	ストレート	Bタイプ	0.5 ～ 50	10	1個
VGAメス	VGAメス	レフトアングル	レフトアングル(L)	なし	Aタイプ	Aタイプ	0.5 ～ 50	10	1個
VGAメス	VGAメス	ライトアングル	ライトアングル(R)	なし	Bタイプ	Bタイプ	0.5 ～ 50	10	1個
VGAオス	VGAオス	ストレート	ストレート	あり	ストレート	ストレート	0.5 ～ 50	10	1個
VGAオス	VGAオス	ストレート	レフトアングル(L)	あり	ストレート	Aタイプ	0.5 ～ 50	10	1個
VGAオス	VGAオス	ストレート	ライトアングル(R)	あり	ストレート	Bタイプ	0.5 ～ 50	10	1個
VGAオス	VGAメス	ストレート	ストレート	あり	ストレート	ストレート	0.5 ～ 50	10	1個
VGAオス	VGAオス	レフトアングル	レフトアングル(L)	あり	Aタイプ	Aタイプ	0.5 ～ 50	10	1個
VGAオス	VGAメス	レフトアングル	レフトアングル(L)	あり	Aタイプ	Aタイプ	0.5 ～ 50	10	1個
VGAオス	VGAオス	ライトアングル	ライトアングル(R)	あり	Bタイプ	Bタイプ	0.5 ～ 50	10	1個
VGAオス	VGAメス	ライトアングル	ライトアングル(R)	あり	Bタイプ	Bタイプ	0.5 ～ 50	10	1個
VGAメス	VGAメス	ストレート	ストレート	あり	ストレート	ストレート	0.5 ～ 50	10	1個
VGAメス	VGAメス	ストレート	レフトアングル(L)	あり	ストレート	Aタイプ	0.5 ～ 50	10	1個
VGAメス	VGAメス	ストレート	ライトアングル(R)	あり	ストレート	Bタイプ	0.5 ～ 50	10	1個
VGAメス	VGAメス	レフトアングル	レフトアングル(L)	あり	Aタイプ	Aタイプ	0.5 ～ 50	10	1個
VGAメス	VGAメス	ライトアングル	ライトアングル(R)	あり	Bタイプ	Bタイプ	0.5 ～ 50	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

高EMI対策で長さ、組合せが自由に選べるディスプレイケーブル。
【特長】
・RGB用線は同軸線を使用した高解像度ケーブル。
・1280×1024クラス（50mまで）。
・ご使用環境にあわせてストレート、アングルコネクタタイプを組合わせ可。
・アングルコネクタ（15mm×30mm）なら穴加工の小径化に貢献。
・最短0.5ｍ～最長50ｍまで、0.5ｍごとに長さを指定可能。
・フードはDDK社製17JE-09シリーズを採用。
・オプションでフェライトコアの取付可能

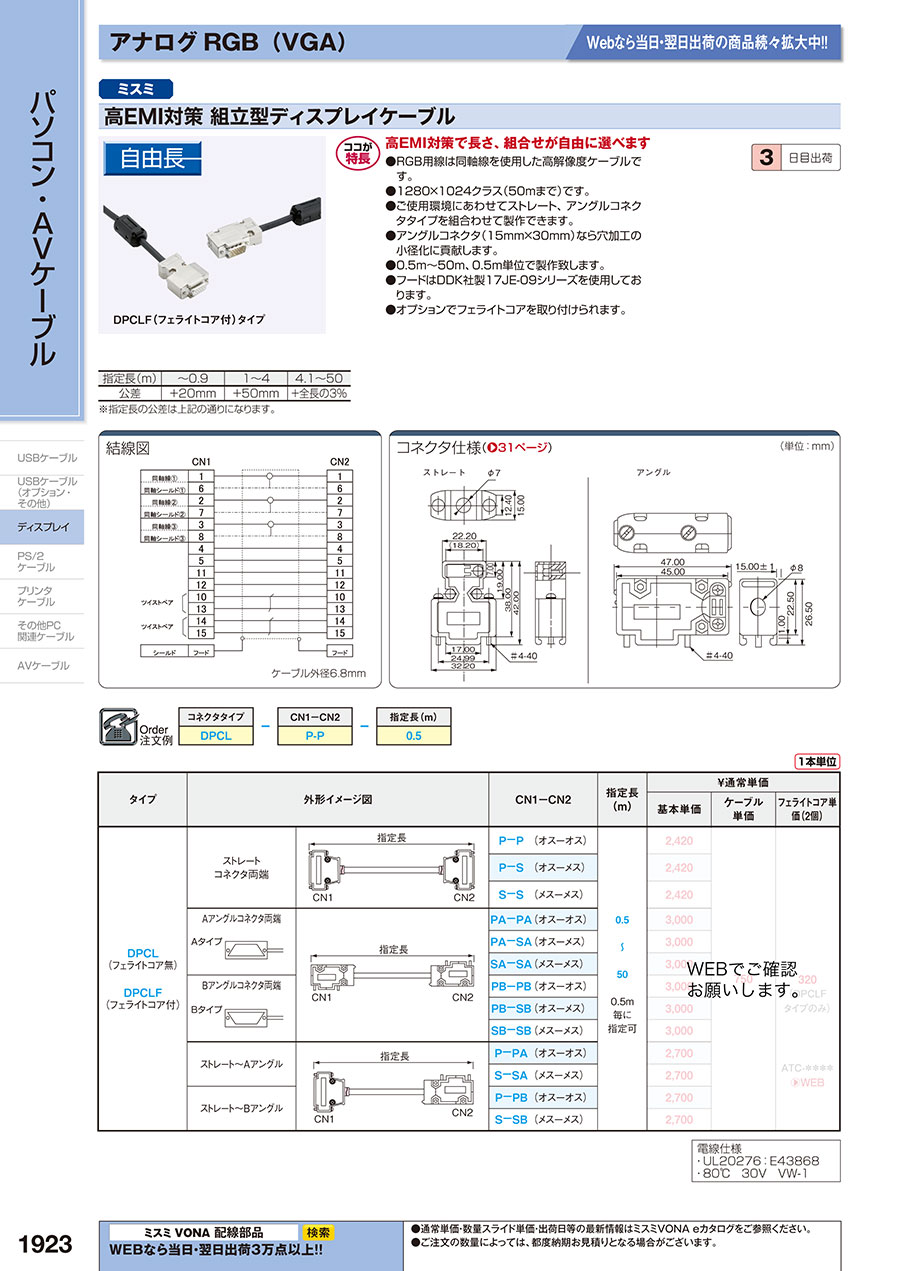

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

高EMI対策組立型ディスプレイケーブルのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

モニタ延長

満足度：5.02019/02/20

寸法によっては他メーカが割安の場合がありますが、他メーカは既定長であるため、現場レイアウトに合わせて余りなく準備するには...もっと読む

0人が参考にしています。

1件全て見る
