パネルマウントUSBアダプタ（丸穴タイプ）

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（37件）

通常単価(税別): 1,100円

税込単価: 1,210円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

パネルマウントUSBアダプタ（角穴タイプ）

4.2

通常価格(税別)： 1,100円 (税込価格：1,210円)

通常出荷日：在庫品1日目

パネル取付けにより盤の扉を開けずに盤内外のデータ中継が可能！パネルカット寸...

詳細情報を確認する

規格・仕様：

盤内配線
PLC

タイプ
アダプタ
特徴
盤間接続用

ご注意

ケーブル未接続時は防塵パッキンを取付けてください。
USB3.0規格には対応しておりません。USB2.0のHI-SPEEDでのご使用の場合、対応できない場合がございます。
屋内向けの商品となります。
【取扱い終了品】以下商品は在庫無くなり次第、ミスミでは受注受付を終了します。推奨代替品はございません。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
U09A-AF-CAP / U09A-BF-CAP

未確定：候補が3型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1個単位

型番	コネクタタイプ表⇔裏	質量（g）
U09A-AF-AF-B	A（メス）⇔A（メス）	32.0
U09A-AF-BF-B	A（メス）⇔B（メス）	31.0
U09A-BF-AF-B	B（メス）⇔A（メス）	31.0

防塵パッキン（キャップ）
［！］本体に付属しております。
［！］単品販売はしておりません。

材質・仕上

項目	材料	仕上
USBコンタクト	リン青銅	金メッキ
USBシェル	真鍮	ニッケルメッキ
モールド	PBT	黒色
防塵キャップ	PVC	緑色
六角ナット	銅	ニッケルメッキ

仕様

動作環境	温度：0～50℃、湿度：40～70%RH（結露なきこと）
動作環境	温度：0～50℃、湿度：40～70%RH（結露なきこと）
難燃性	材質PBT：UL94V-0 材質PVC：UL94V-2
難燃性	材質PBT：UL94V-0 材質PVC：UL94V-2

外形図

			パネルカット寸法	（単位：mm）
裏面	アダプダ	表面	パネル厚：2.5mm以下、取付ピッチ35mm以上
Aタイプ（メス）		Aタイプ（メス）

Bタイプ（メス）		Bタイプ（メス）

表裏の向き）制御盤などに取り付けた場合
盤内側		パネル側


防塵パッキン（キャップ）			防塵パッキン（キャップ）

取付図	結線図
	表（メス）	裏（メス）

六角ナット締付けトルク（推奨値）：6N/m
［！］六角ナットの単品販売はしておりません。

型番リスト

表示件数

型番

U09A-AF-AF-B

U09A-AF-BF-B

U09A-BF-AF-B

コネクタタイプCN1	コネクタタイプCN2	商品分類	コネクタタイプ表⇔裏	RoHS?	最小発注数量

Aメス	Aメス	アダプタ	A(メス)⇔A(メス)	10	1個
Aメス	Bメス	アダプタ	A(メス)⇔B(メス)	10	1個
Bメス	Aメス	アダプタ	B(メス)⇔A(メス)	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,100円 ( 1,210円 )	在庫品1日目当日出荷可能
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能
1,100円 ( 1,210円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

パネル取付けにより盤の扉を開けずに盤内外のデータ中継が可能！
パネルカット寸法φ22mmの防塵パッキンとガスケットが一体化されたパネル取付けUSBアダプタです。

ご注意

ケーブル未接続時は防塵パッキンを取付けてください。
USB3.0規格には対応しておりません。USB2.0のHI-SPEEDでのご使用の場合、対応できない場合がございます。
屋内向けの商品となります。
【取扱い終了品】以下商品は在庫無くなり次第、ミスミでは受注受付を終了します。推奨代替品はございません。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
U09A-AF-CAP / U09A-BF-CAP

カタログ

商品TOP

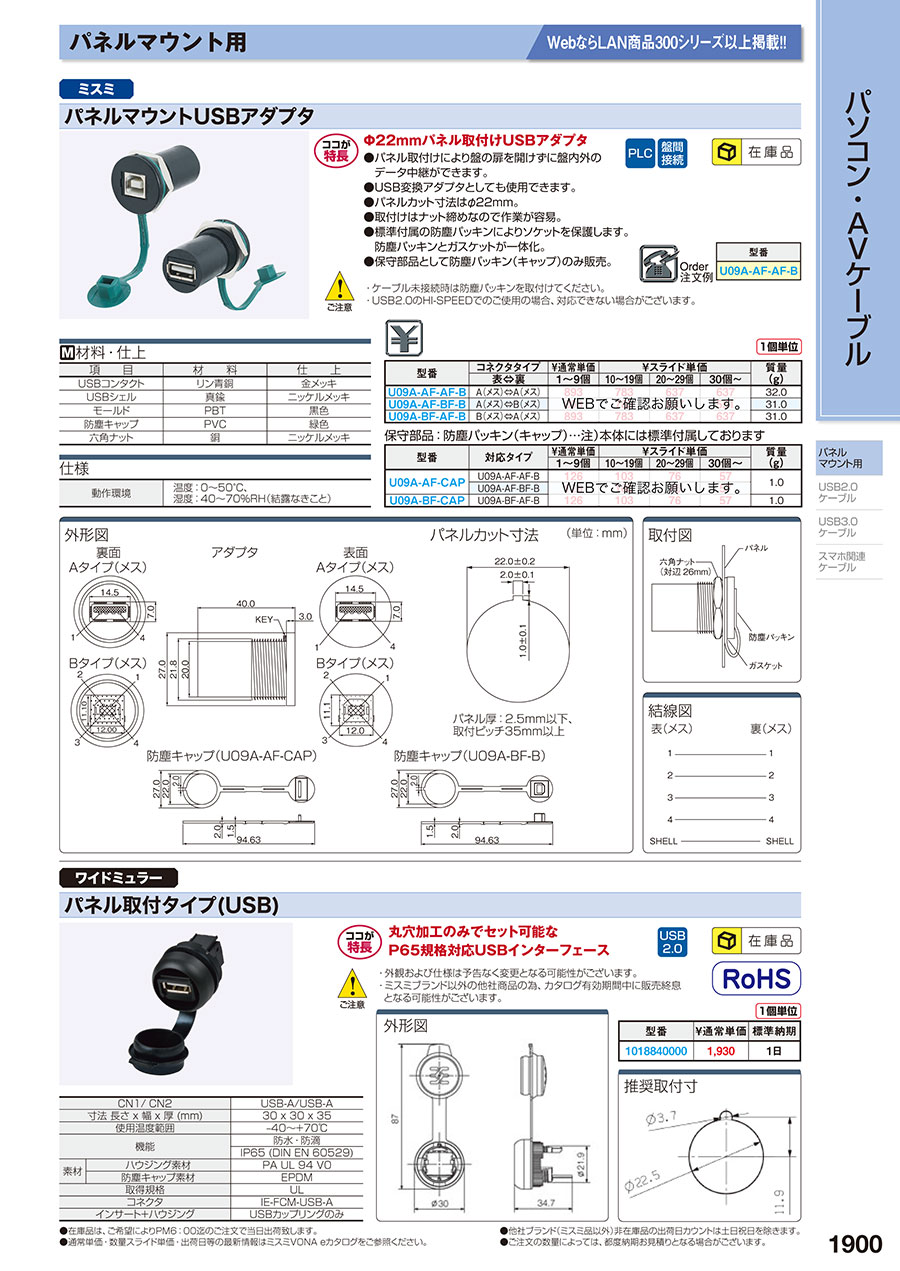

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

パネルマウントUSBアダプタ（丸穴タイプ）のレビュー

4.5平均満足度：4.537件のレビュー

星5
65%
星4
30%
星3
5%
星2
0%
星1
0%

制御パネルへの設置

満足度：4.02016/10/04

PLCの書込みに主に使用しています。 MINIBタイプやケーブル出しタイプもあればもっと使用の幅が広がるのでラインナ...もっと読む

2人が参考にしています。

装置のパネルＩ/Ｆ用として使用

満足度：3.02019/02/18

パネルカットに回り止めタブの切り欠きを設けたが、防塵キャップのゴムの厚みのためにタブがパネルに届かず、切り欠きを設けた意...もっと読む

1人が参考にしています。

電子機器読み取り機の外部接続コネクタに使用

満足度：5.02016/04/19

パネル固定式のUSBコネクタを探していましたが、中々良いのが見つからずこの製品にたどり着きました。パネルに固定でき、...もっと読む

1人が参考にしています。

制御ボックス内外の転送用として

満足度：5.02016/03/04

PLCがあるほとんどの制御ボックスに使用しています。PC接続の度に制御ボックスの扉を開閉する必要が無い為、とても便利です...もっと読む

1人が参考にしています。

コントロールBOX外部接続

満足度：4.02023/06/28

大きさ等が丁度よいので選定しました。嵌合もしっかりしていて、接触不良もありません。

0人が参考にしています。

37件全て見る
