ミスミ

自由組合せ同軸コネクタ付ケーブル (ユウエツ精機製コネクタ使用)

通常単価(税別): -

税込単価: -

通常出荷日：7日目

BNC,SMA,SMBコネクタと長さを自由に選択可能な同軸コネクタ付ハーネス

4.44.4

【販売終了品】以下型番は、2022年8月末をもって受注受付を終了します。推奨代替品はこちらです。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
廃止型番と代品リストはこちら

よく一緒に見られています

ミスミ

BNC⇔リード線ハーネス

通常価格(税別)： 1,180円 (税込価格：1,298円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

自由組合せ同軸コネクタ付ケーブル（ミスミオリジナルコネクタ使用）

通常価格(税別)： 1,330円 (税込価格：1,463円)

通常出荷日：在庫品1日目

未確定：候補が35型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

1 CN1側コネクタ	−	2 ケーブルタイプ	−	3 CN2側コネクタ（※）	−	4 指定長（m）
BNCP50	−	1.5D2V	−	SMBP	−	3.5

※CN2側不要（片側切落し）の場合は、3を詰めて記入してください。

指定長（m）	～0.9	1～4	4.1～50
公差	+20mm	+50mm	+指定長の3%

※指定長の公差は上記の通りになります。

価格は商品確定後「価格を確認」をクリックしてご確認お願いいたします。

一本単位

①CN1側コネクタ	②ケーブルタイプ	③CN2側コネクタ ※片端の場合は選定不要です。	④指定長（m）	¥通常単価
				基本単価		ケーブル単価/m
				片端の場合	両端の場合	RG188AUJ	1.5D2V	RG58AU	3D2V	3D2W	3C2V	5D2V	5C2V
BNCP75 （75Ω）	3C2V	BNCP75	0.3～50 指定可	1,615	3,234						76		120
BNCP75 （75Ω）	5C2V	BNCP75	0.3～50 指定可	1,430	2,860						76		120
BNCP50 （50Ω）	RG188AUJ 1.5D2V RG58AU 3D2V 3D2W 5D2V	BNCP50	RG188AUJ 1.5D2Vの場合 0.1～5m 0.1m毎に指定可能 RG58AU ３D2V ３D2Wの場合 0.3～50m 0.1m毎に指定可能 5D2V の場合 0.3～100m 0.1m毎に指定可能	1,376	2,751	714	70	82	89	164		120
	RG188AUJ 1.5D2V	SMBP		1,376	2,468	714	70
	RG188AUJ 1.5D2V	SMBLP		1,376	2,846	714	70
	1.5D2V	SMBPJ		1,376	2,667		70
	RG188AUJ 1.5D2V RG58AU	SMAP		1,376	3,371	714	70	82
	RG188AUJ 1.5D2V	SMALP		1,376	3,371	714	70
BNCLP （50Ω）	RG58AU 3D2V	BNCP50		1,785	3,161			82	89
	RG58AU 3D2V	BNCLP		1,785	3,570			82	89
	RG58AU	SMAP		1,785	4,011			82
BNCJ （50Ω）	RG58AU 3D2V	BNCP50		1,502	2,877			82	89
		BNCLP		1,502	3,287			82	89
		BNCJ		1,502	3,003			82	89
	RG58AU	SMAP		1,502	3,728			82
BNCPJ （50Ω）	RG58AU 3D2V	BNCP50		1,943	3,318			82	89
		BNCLP		1,943	3,728			82	89
		BNCJ		1,943	3,444			82	89
		BNCPJ		1,943	3,885			82	89
	RG58AU	SMAP		1,943	4,169			82
SMBP （50Ω）	RG188AUJ 1.5D2V	SMBP		1,323	2,415	714	70
		SMAP		1,323	3,318	714	70
		SMALP		1,323	4,316	714	70
SMBLP （50Ω）		SMBP		1,470	2,793	714	70
		SMBLP		1,470	3,171	714	70
		SMAP		1,470	3,696	714	70
		SMALP		1,470	4,694	714	70
SMBPJ （50Ω）	1.5D2V	SMBP		1,292	2,615		70
		SMBLP		1,292	2,993		70
		SMBPJ		1,292	2,583		70
		SMAP		1,292	3,518		70
		SMALP		1,292	4,515		70
SMAP （50Ω）	RG188AUJ 1.5D2V RG58AU	SMAP		1,995	4,221	714	70	82
SMALP （50Ω）	RG188AUJ 1.5D2V	SMAP		2,993	5,219	714	70
SMALP （50Ω）	RG188AUJ 1.5D2V	SMALP		2,993	6,216	714	70

概要仕様

CN1側/CN2側/指定長の考え方

コネクタ形状表

ケーブル種類		BNC（バヨネット式コネクタ）
	コネクタタイプ	BNCP75	BNCP50	BNCLP	BNCJ	BNCPJ
	インピーダンス	75Ω	50Ω	50Ω	50Ω	50Ω
	形状	ストレートプラグ	ストレートプラグ	L型プラグ	ストレートジャック	パネルジャック
RG188AUJ			050-1391A P453
1.5D2V			050-1391D P453
RG58AU			050-1391N P453	050-1393N P453	050-J605A P453	050-1430N P452
3D2W			050-1322 P451
3D2V			050-1392A P453	050-1395N-3DV P453	050-J605B-3DV P453	050-1432N P452
3C2V		050-1392N P453
5D2V			050-1372 P453
5C2V		050-1371 P453

ケーブル種類		SMB（ワンタッチ式コネクタ）			SMA（ネジコミ式コネクタ）
	コネクタタイプ	SMBP	SMBLP	SMBPJ	SMAP	SMALP
	インピーダンス	50Ω	50Ω	50Ω	50Ω	50Ω
	形状	ストレートプラグ	LP（L型プラグ）	バルクヘッドジャック	ストレートプラグ	L型プラグ
RG188AUJ		080-HZ39J P456	080-RG35A P456		088-0040G P455	088-1021G P455
1.5D2V		080-HZ39J P456	080-RG35A P456	080-0060BJ P456	089-FZ01A-NI P455	089-K604A-NI P455
RG58AU					089-J503A-NI P455

ケーブル仕様表

ケーブルタイプ	規格	インピーダンス	外径（mm）	外皮材質	波長短縮率	周波数帯域	定格電圧AC/V	使用温度範囲
RG188AUJ	MIL規格	50Ω	2.6	TFE	69%	DC～2GHz	500V	−253～+200℃
RG58AU	MIL規格	50Ω	5	PVC	67%			−20～+60℃
1.5D2V	JIS規格	50Ω	3		66%
3D2W		50Ω	6.4		66%
3D2V		50Ω	5.3		66%
3C2V		75Ω	5.2		66%
5D2V		50Ω	7.3		66%
5C2V		75Ω	7.3		66%

型番リスト

表示件数

型番

BNCJ-3D2V-[0.3-50/0.1]

BNCJ-3D2V-BNCJ-[0.3-50/0.1]

注文停止中

BNCJ-3D2V-BNCLP-[0.3-50/0.1]

BNCJ-3D2V-BNCP50-[0.3-50/0.1]

BNCJ-RG58AU-[0.3-50/0.1]

注文停止中

BNCLP-3D2V-[0.3-50/0.1]

注文停止中

BNCLP-3D2V-BNCLP-[0.3-50/0.1]

注文停止中

BNCLP-3D2V-BNCP50-[0.3-50/0.1]

BNCP50-1.5D2V-SMBPJ-[0.1-5/0.1]

BNCP50-3C2V-[0.3-50/0.1]

BNCP50-3C2W-[0.3-50/0.1]

BNCP50-3D2V-[0.3-50/0.1]

BNCP50-3D2V-BNCP50-[0.3-50/0.1]

BNCP50-3D2W-[0.3-50/0.1]

BNCP50-3D2W-BNCP50-[0.3-50/0.1]

BNCP50-5C2V-[0.3-100/0.1]

BNCP50-5C2V-BNCP50-[0.3-100/0.1]

BNCP50-5D2V-[0.3-100/0.1]

BNCP50-5D2V-BNCP50-[0.3-100/0.1]

BNCP75-3C2V-[0.3-50/0.1]

BNCP75-3C2V-BNCP75-[0.3-50/0.1]

BNCP75-5C2V-[0.3-50/0.1]

BNCP75-5C2V-BNCP75-[0.3-50/0.1]

注文停止中

BNCPJ-3D2V-[0.3-50/0.1]

注文停止中

BNCPJ-3D2V-BNCJ-[0.3-50/0.1]

注文停止中

BNCPJ-3D2V-BNCLP-[0.3-50/0.1]

注文停止中

BNCPJ-3D2V-BNCP50-[0.3-50/0.1]

注文停止中

BNCPJ-3D2V-BNCPJ-[0.3-50/0.1]

SMAP-1.5D2V-SMALP-[0.1-5/0.1]

SMBPJ-1.5D2V-[0.1-5/0.1]

SMBPJ-1.5D2V-SMALP-[0.1-5/0.1]

SMBPJ-1.5D2V-SMAP-[0.1-5/0.1]

SMBPJ-1.5D2V-SMBLP-[0.1-5/0.1]

SMBPJ-1.5D2V-SMBP-[0.1-5/0.1]

SMBPJ-1.5D2V-SMBPJ-[0.1-5/0.1]

ケーブル種類

コネクタ1（CN1）

コネクタ2（CN2）

ケーブル色

指定長

(m)

RoHS?

最小発注数量

3D-2v	BNC ジャック（ストレート）	切り落とし	灰	0.3 ～ 50	-	1個
3D-2v	BNC ジャック（ストレート）	BNC ジャック（ストレート）	灰	0.3 ～ 50	-	1個
3D-2v	BNC ジャック（ストレート）	BNC プラグ（アングル）	灰	0.3 ～ 50	-	1個
3D-2v	BNC ジャック（ストレート）	BNC プラグ（ストレート）	灰	0.3 ～ 50	-	1個
RG58AU	BNC ジャック（ストレート）	切り落とし	黒	0.3 ～ 50	-	1個
3D-2v	BNC プラグ（アングル）	切り落とし	灰	0.3 ～ 50	-	1個
3D-2v	BNC プラグ（アングル）	BNC プラグ（アングル）	灰	0.3 ～ 50	-	1個
3D-2v	BNC プラグ（アングル）	BNC プラグ（ストレート）	灰	0.3 ～ 50	-	1個
1.5D-2V	BNC プラグ（ストレート）	SMB バルクヘッドジャック	灰	0.1 ～ 5	-	1個
3D-2v	BNC プラグ（ストレート）	切り落とし	灰	0.3 ～ 50	-	1個
その他	BNC プラグ（ストレート）	切り落とし	灰	0.3 ～ 50	-	1個
3D-2v	BNC プラグ（ストレート）	切り落とし	灰	0.3 ～ 50	-	1個
3D-2v	BNC プラグ（ストレート）	BNC プラグ（ストレート）	灰	0.3 ～ 50	-	1個
その他	BNC プラグ（ストレート）	切り落とし	灰	0.3 ～ 50	-	1個
その他	BNC プラグ（ストレート）	BNC プラグ（ストレート）	灰	0.3 ～ 50	-	1個
その他	BNC プラグ（ストレート）	切り落とし	黒	0.3 ～ 100	-	1個
その他	BNC プラグ（ストレート）	BNC プラグ（ストレート）	黒	0.3 ～ 100	-	1個
5D-2v	BNC プラグ（ストレート）	切り落とし	灰	0.3 ～ 100	-	1個
5D-2v	BNC プラグ（ストレート）	BNC プラグ（ストレート）	灰	0.3 ～ 100	-	1個
3c-2v	BNC プラグ（ストレート）	切り落とし	黒	0.3 ～ 50	-	1個
3c-2v	BNC プラグ（ストレート）	BNC プラグ（ストレート）	黒	0.3 ～ 50	10	1個
5C-2V	BNC プラグ（ストレート）	切り落とし	黒	0.3 ～ 50	-	1個
5C-2V	BNC プラグ（ストレート）	BNC プラグ（ストレート）	黒	0.3 ～ 50	-	1個
3D-2v	BNC パネルジャック	切り落とし	灰	0.3 ～ 50	-	1個
3D-2v	BNC パネルジャック	BNC ジャック（ストレート）	灰	0.3 ～ 50	-	1個
3D-2v	BNC パネルジャック	BNC プラグ（アングル）	灰	0.3 ～ 50	-	1個
3D-2v	BNC パネルジャック	BNC プラグ（ストレート）	灰	0.3 ～ 50	-	1個
3D-2v	BNC パネルジャック	BNC パネルジャック	灰	0.3 ～ 50	-	1個
1.5D-2V	SMA プラグ（ストレート）	SMA プラグ（アングル）	灰	0.1 ～ 5	-	1個
1.5D-2V	SMB バルクヘッドジャック	切り落とし	灰	0.1 ～ 5	-	1個
1.5D-2V	SMB バルクヘッドジャック	SMA プラグ（アングル）	灰	0.1 ～ 5	-	1個
1.5D-2V	SMB バルクヘッドジャック	SMA プラグ（ストレート）	灰	0.1 ～ 5	-	1個
1.5D-2V	SMB バルクヘッドジャック	SMB プラグ（アングル）	灰	0.1 ～ 5	-	1個
1.5D-2V	SMB バルクヘッドジャック	SMB プラグ（ストレート）	灰	0.1 ～ 5	-	1個
1.5D-2V	SMB バルクヘッドジャック	SMB バルクヘッドジャック	灰	0.1 ～ 5	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目

詳細情報

基本情報

基本情報

BNC,SMA,SMBコネクタと長さを自由に選択可能な同軸コネクタ付ハーネス

ご注意

【販売終了品】以下型番は、2022年8月末をもって受注受付を終了します。推奨代替品はこちらです。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
廃止型番と代品リストはこちら

・RG188AUケーブルは仕様変更がございます。ケーブル型番変更あり【RG188AU⇒RG188AUJ】。新旧仕様の違いについてこちらをご確認ください。

部材ページ

ケーブルは、こちら

価格計算方法

価格計算方法は、こちら

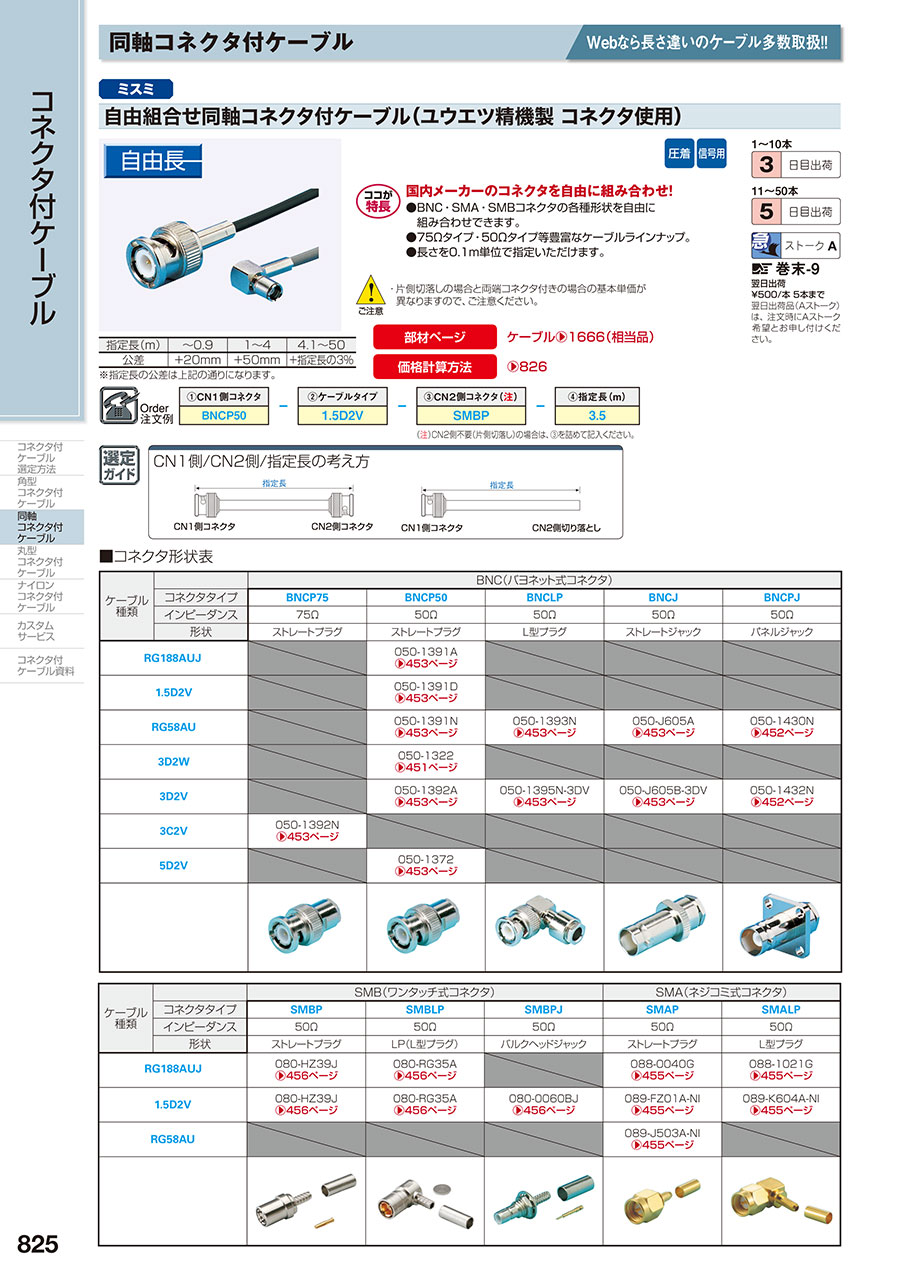

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

自由組合せ同軸コネクタ付ケーブル (ユウエツ精機製コネクタ使用)のレビュー

4.4平均満足度：4.45件のレビュー

星5
40%
星4
60%
星3
0%
星2
0%
星1
0%

高周波数の信号の伝送

満足度：5.02017/04/27

従来は太いケーブルを使用していたため、曲げが大きく配線に手間取っていた。これは細くても十分な周波数帯域があったので採用し...もっと読む

1人が参考にしています。

電圧計測用

満足度：4.02016/07/02

線抵抗も安定していて、やわらかく、とても配線しやすいケーブル

1人が参考にしています。

通信機器配線

満足度：4.02020/11/11

以前は自社で配線の内製をしたこともあったのですが、安くて早いのでこちらの方が良いかと思います。

0人が参考にしています。

BNC-SMA変換ケーブルとして

満足度：4.02019/09/09

入力にSMA端子を使わなければならないADボードへの接続に利用しました。ケーブル長さを自由に指定できるため、無駄なスペ...もっと読む

0人が参考にしています。

試験装置に接続

満足度：5.02019/06/12

BNCコネクタとケーブルがセットになっている商品購入により、製造工程を省くことができ、大変有益でした。また、ケーブル長を...もっと読む

0人が参考にしています。
