コネクタ変換ケーブル 1対1接続タイプ
- 通常単価(税別)
- -
- 税込単価
- -
PLCと端子台の接続に便利な異種コネクタへの変換が可能です。コネクタ端子台を各...
詳細情報を確認する規格・仕様：
- 盤内配線
- 機器間接続
- PLC
- ハンダ
- 圧接
- 細径
- ケーブル電圧 (V)
- 30
- 導体寸法 (AWG)
- 28
- ケーブル規格
- UL
ご注意
- 【一部販売終了案内】本シリーズのAケーブルは販売終了を予定しております。推奨代替品はSBケーブルタイプです。外被色が紺色から黒、一重シールドから二重シールドへ変わります。
終了時期：2023年11月30日
推奨代替品：SBケーブル
推奨代替品リスト：準備中 - 【部材変更案内】富士通コンポーネント製FCNコネクタ・フードの生産終了に伴い、ミスミ製FCNコネクタ・フードへ部材を変更致しました。
変更対象：FCN40芯タイプ
変更時期：2021年12月1日
変更内容詳細：こちらをご参照ください。
変更対象型番：こちらをご参照ください。
未確定：候補が18型番あります。

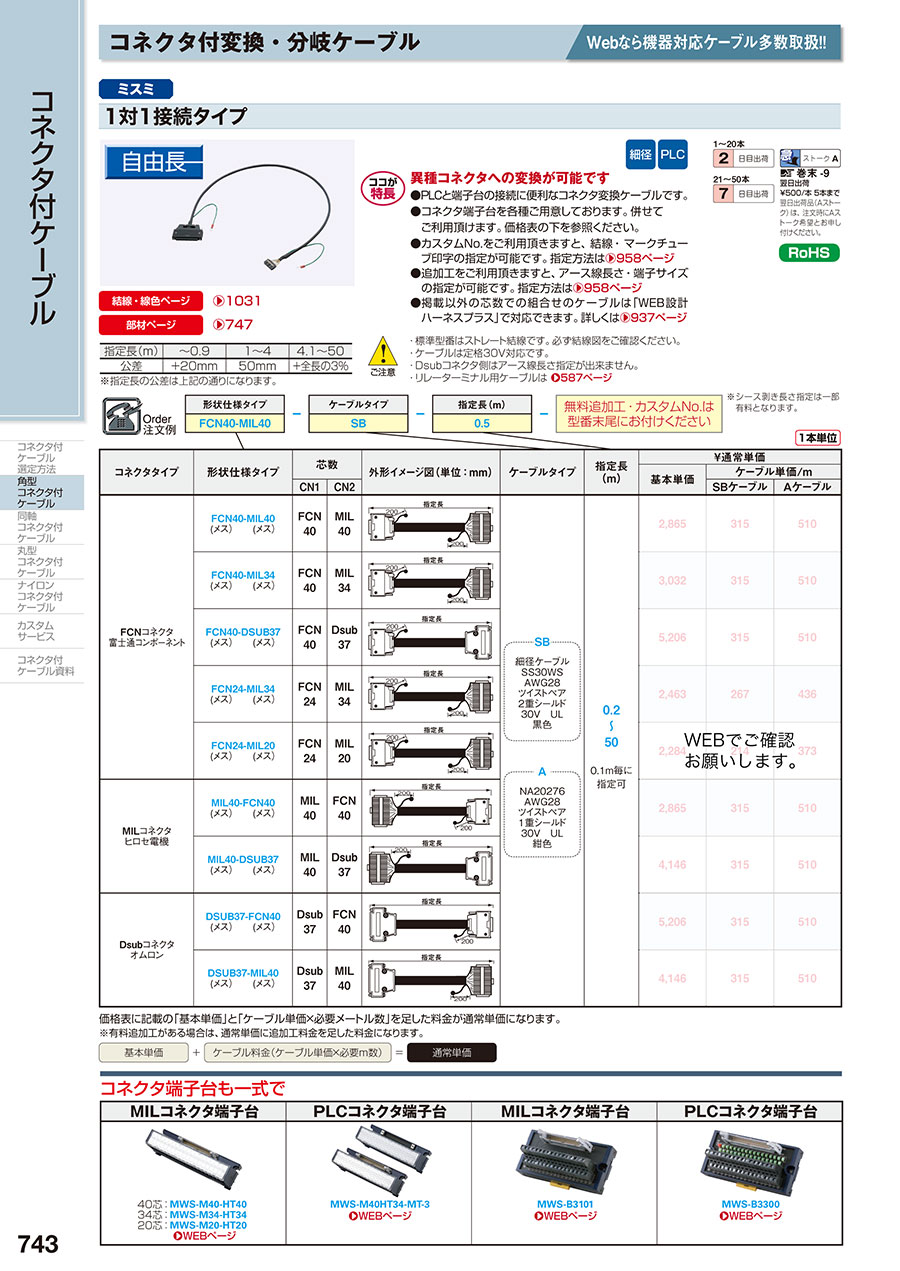

外形図・規格表
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 1本単位 |
| コネクタタイプ | 形状仕様タイプ | 芯数 | 外形イメージ図（単位：mm） | ||||
| ケーブルタイプ別型式 | 指定長（m） | ||||||
| CN1 | CN2 | SBケーブル AWG28(黒) 30V 2重シールド | Aケーブル AWG28(紺) 30V 1重シールド | ||||
| FCNコネクタ 富士通コンポーネント | FCN40-MIL40 （メス） （メス） | FCN 40 | MIL 40 |  | FCN40-MIL40-SB | FCN40-MIL40-A | 0.2 ～ 50 0.1m毎に 指定可 |
| FCN40-MIL34 （メス） （メス） | FCN 40 | MIL 34 |  | FCN40-MIL34-SB | FCN40-MIL34-A | ||
| FCN40-DSUB37 （メス） （メス） | FCN 40 | Dsub 37 |  | FCN40-DSUB37-SB | FCN40-DSUB37-A | ||
| FCN24-MIL34 （メス） （メス） | FCN 24 | MIL 34 |  | FCN24-MIL34-SB | FCN24-MIL34-A | ||
| FCN24-MIL20 （メス） （メス） | FCN 24 | MIL 20 |  | FCN24-MIL20-SB | FCN24-MIL20-A | ||
| MILコネクタ ヒロセ電機 | MIL40-FCN40 （メス） （メス） | MIL 40 | FCN 40 |  | MIL40-FCN40-SB | MIL40-FCN40-A | |
| MIL40-DSUB37 （メス） （メス） | MIL 40 | Dsub 37 |  | MIL40-DSUB37-SB | MIL40-DSUB37-A | ||
| Dsubコネクタ オムロン | DSUB37-FCN40 （メス） （メス） | Dsub 37 | FCN 40 |  | DSUB37-FCN40-SB | DSUB37-FCN40-A | |
| DSUB37-MIL40 （メス） （メス） | Dsub 37 | MIL 40 |  | DSUB37-MIL40-SB | DSUB37-MIL40-A | ||
| 指定長（ｍ） | ～0.9 | 1～4 | 4.1～50 |
| 公差 | +20mm | 50mm | +全長の3％ |
