	材質	平均板厚
トップカバー	ABS（AGH：ホワイトグレー）	4mm
トップカバー	ポリカーボネート（ATH：透明）	4mm
ボディ	ABS（ホワイトグレー）	4mm

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

規格表

型式

KBOXDS-AGH-0811

寸法

（単位：mm）

型式	A	A2	A3	B	B2	B3	B4	B5	B6	B7	C	C1	C2	AG自重（g）	AT自重（g）
KBOXDS-A*H-0811	80	71	62	110	101	92	75	-	-	40	70	50	20	306	312
KBOXDS-A*H-0818-1	80	71	62	180	172	162	149	-	110	110	85	50	35	490	506
KBOXDS-A*H-0825-1	80	71	62	250	245	232	220	-	160	160	85	50	35	622	642
KBOXDS-A*H-1212-S	125	117	105	125	117	105	70	-	-	55	75	55	20	384	392
KBOXDS-A*H-1212	125	117	105	125	117	105	70	-	-	55	100	80	20	400	482
KBOXDS-A*H-1520	150	138	132	200	188	182	160	-	110	110	100	80	20	713	746
KBOXDS-A*H-1520-1	150	138	132	200	188	182	160	-	110	110	130	80	50	850	890
KBOXDS-A*H-1525	150	140	132	250	240	232	210	-	150	150	100	80	20	831	854
KBOXDS-A*H-1525-1	150	140	132	250	240	232	210	-	150	150	130	80	50	988	1020
KBOXDS-A*H-2020-S	200	184	182	200	187	182	150	120	110	110	95	75	20	1050	1078
KBOXDS-A*H-2020	200	190	182	200	190	182	120	150	110	110	130	110	20	1187	1215

概要仕様

【ご注意】
KBOXDS-AGH-1212-S
KBOXDS-AGH-1212
KBOXDS-ATH-1212-S
KBOXDS-ATH-1212
には左写真のような樹脂注入痕がつきます。ご了承願います。

付属品

名称	数量
取付足/取付ネジ	4個
取付ベース	1個

取付足/取付ネジ

取付ベース（スチール）

※取付ベース＝中板になります

付属の取付ベースを付属ネジでボックス本体へ取付けてください。

取付ベース

（単位:mm）
※単品販売はしておりません。

ボックス型式	E	F	板厚
KBOXDS-A*H-0811	65	90	1.6
KBOXDS-A*H-0818-1	65	165
KBOXDS-A*H-0825-1	65	235
KBOXDS-A*H-1212-S	101	101
KBOXDS-A*H-1212	101	101
KBOXDS-A*-H1520	136	187
KBOXDS-A*H-1520-1	136	187
KBOXDS-A*H-1525	136	235
KBOXDS-A*H-1525-1	136	235
KBOXDS-A*H-2020-S	187	187
KBOXDS-A*H-2020	187	187

KBOXDS-A*H-2020（-S）

取付足外形図

（単位：mm）

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS?	最小発注数量

80	110	70	ホワイトグレー	10	1個
80	180	85	ホワイトグレー	10	1個
80	250	85	ホワイトグレー	10	1個
125	125	100	ホワイトグレー	10	1個
125	125	75	ホワイトグレー	10	1個
150	200	100	ホワイトグレー	10	1個
150	200	130	ホワイトグレー	10	1個
150	250	100	ホワイトグレー	10	1個
150	250	130	ホワイトグレー	10	1個
200	200	130	ホワイトグレー	10	1個
200	200	95	ホワイトグレー	10	1個
80	110	70	ホワイトグレー/透明	10	1個
80	180	85	ホワイトグレー/透明	10	1個
80	250	85	ホワイトグレー/透明	10	1個
125	125	100	ホワイトグレー/透明	10	1個
125	125	75	ホワイトグレー/透明	10	1個
150	200	100	ホワイトグレー/透明	10	1個
150	200	130	ホワイトグレー/透明	10	1個
150	250	100	ホワイトグレー/透明	10	1個
150	250	130	ホワイトグレー/透明	10	1個
200	200	130	ホワイトグレー/透明	10	1個
200	200	95	ホワイトグレー/透明	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,299円 ( 6,929円 )	在庫品1日目当日出荷可能
8,651円 ( 9,516円 )	在庫品1日目当日出荷可能
9,384円 ( 10,322円 )	19日目
9,272円 ( 10,199円 )	在庫品1日目当日出荷可能
8,561円 ( 9,417円 )	在庫品1日目当日出荷可能
10,159円 ( 11,175円 )	在庫品1日目当日出荷可能
10,405円 ( 11,446円 )	在庫品1日目当日出荷可能
10,602円 ( 11,662円 )	在庫品1日目当日出荷可能
11,159円 ( 12,275円 )	在庫品1日目当日出荷可能
12,555円 ( 13,811円 )	在庫品1日目当日出荷可能
12,179円 ( 13,397円 )	在庫品1日目当日出荷可能
6,654円 ( 7,319円 )	在庫品1日目当日出荷可能
9,074円 ( 9,981円 )	在庫品1日目当日出荷可能
9,828円 ( 10,811円 )	在庫品1日目当日出荷可能
9,517円 ( 10,469円 )	在庫品1日目当日出荷可能
9,049円 ( 9,954円 )	在庫品1日目当日出荷可能
10,670円 ( 11,737円 )	在庫品1日目当日出荷可能
11,224円 ( 12,346円 )	在庫品1日目当日出荷可能
11,424円 ( 12,566円 )	在庫品1日目当日出荷可能
10,225円 ( 11,248円 )	在庫品1日目当日出荷可能
13,929円 ( 15,322円 )	在庫品1日目当日出荷可能
13,731円 ( 15,104円 )	在庫品1日目当日出荷可能

基本情報

【穴加工対応】プラスチック固定サイズコントロールボックス小型防水（カバー式） KBOXDSシリーズ

ご注意

2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。
絞り込み条件内の寸法表記記号と規格表内の寸法表記記号が異なります。予めご了承ください。
・（絞り込み条件）⇒（規格表）
・W寸　⇒　A寸
・H寸　⇒　B寸
・D寸　⇒　C寸

【ココが特長】
●ステンレスラッチ式で開閉が可能です。
●取付ベースを付属しています。
●T¨UV規格を取得しています。

【トップカバーの気泡について】
透明トップカバーに気泡が確認できる場合がありますが、強度に問題はありません。
良品の条件は、「5mm未満の気泡が4つ以内」となります。

外形図

（単位：mm）

本体

フタ体

本体
KBOXDS-A*H-0811
KBOXDS-A*H-1212（-S）

本体
KBOXDS-A*H-2020（-S）

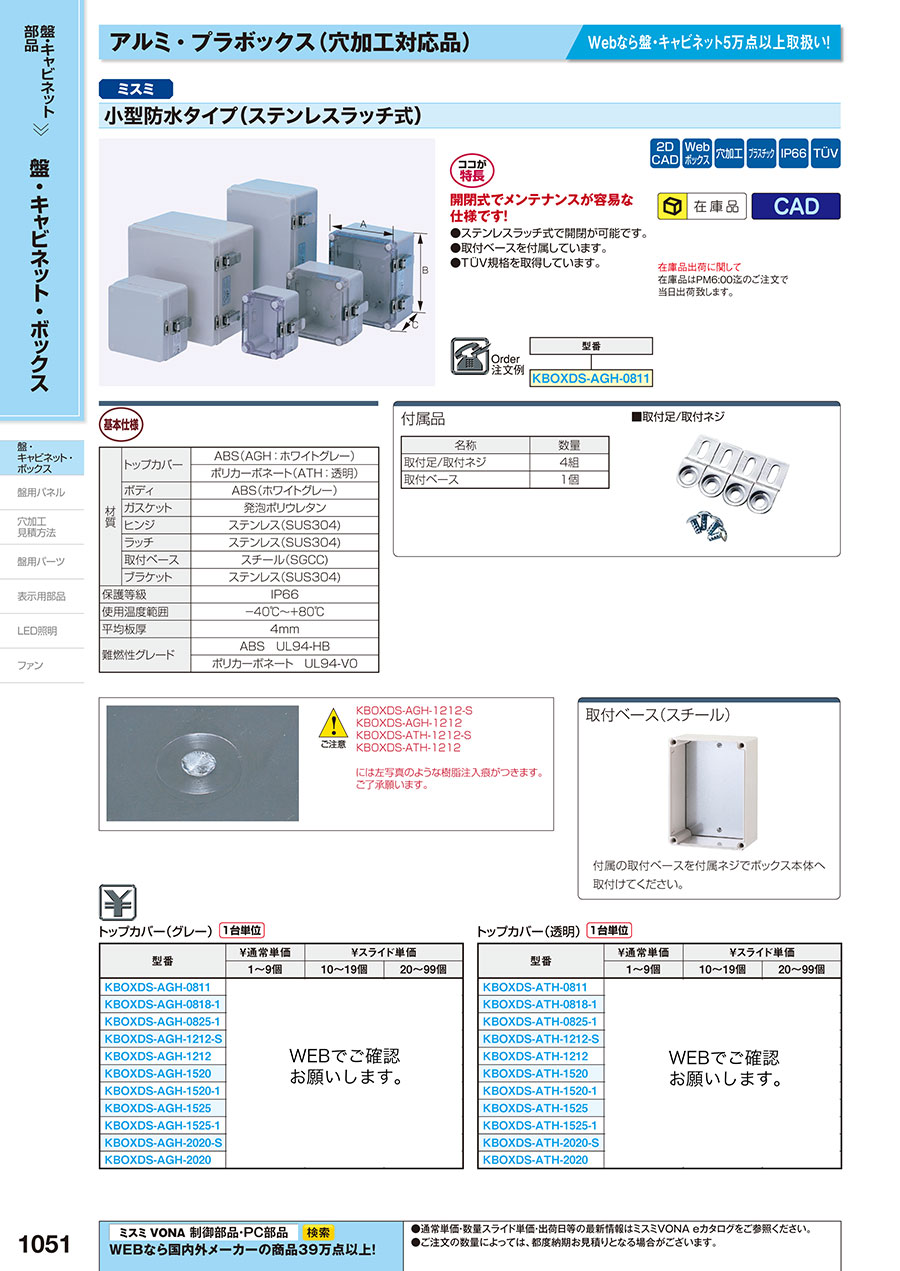

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
【穴加工対応】プラスチック固定サイズボックス小型防水（スクリュー止め式） KBOXDSシリーズ
ミスミのボックス穴加工サービス<br>TÜV規格を取得
ミスミ
【穴加工対応】プラスチック固定サイズコントロールボックス大型防水 KBOXDSシリーズ
ミスミのボックス穴加工サービス<br>TÜV規格を取得
ミスミ
【穴加工対応】プラスチック固定サイズコントロールボックス（ノックアウト穴） SPCMシリーズ
ミスミのボックス穴加工サービス<br>軽量で耐衝撃性に優れたボックス

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
