	材質	平均板厚
トップカバー	ABS（AG:ホワイトグレー）	4mm
トップカバー	ポリカーボネート（AT：透明）	4mm
ボディ	ABS（ホワイトグレー）	4mm

部材	材質
ガスケット	発泡ポリウレタン
カバースクリュー	ナイロン/*ステンレス
取付ベース	SGCC
ブラケット	SUS304

備考	保護等級：IP66
	使用温度範囲：-40℃～+80℃
	難燃性グレード ABS:UL94-HB ポリカーボネート:UL94-V0

外形公差

W	H	D
＋0.1mm~0.3mm

外形図は（>>こちら）をご確認ください。
[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。
あくまで参考図面となります。3DCADデータご用意はございません。
[ ! ] ボックスの部材に関する情報は「>>こちら」を参照ください。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードは会員登録・ログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積などの製作可否を含めたお見積り依頼ができます。
・穴加工サービスでは指示できない加工、中板への切欠き、追加工位置変更、穴数が多く設計が困難な場合
・材質やサイズの変更、部品単品、水抜き穴なし、扉垂れ防止金具の溶接取付の追加
・再見積りご希望の際もお気軽にご連絡ください。

規格表

型番	‐	塗装色	‐	W＋H	‐	D	‐	穴加工	‐	穴加工コード
KBOXDS	‐	AG	‐	0811	‐	S					（穴加工なし）
KBOXDS	‐	AG	‐	0811	‐	S	‐	PS	‐	WB□□□□□□□□□	（穴加工あり）

[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] 型式Dの未記入、1、Sの違いは奥行寸法の大きさです。
[ ! ] ボックスサイズ、塗装色、追加工コードを指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。
[ ! ] 穴加工サービスの操作方法は (>>こちら)

寸法表

（単位：mm）

型式	A	A2	A3	B	B2	B3	B4	B5	C	C1	C2	AG自重（g）	AT自重（g）	外形図
KBOXDS-A*-0811-S	80	71	62	110	101	92	80	-	45	25	20	196	202	1
KBOXDS-A*-0811	80	71	62	110	101	92	75	-	70	50	20	225	223	1
KBOXDS-A*-0816	80	74	50	160	155	148	138	-	90	75	15	304	310	1
KBOXDS-A*-0816-S	80	76	50	160	156	148	138	-	55	40	15	296	304	3
KBOXDS-A*-0818-1	80	71	62	180	172	162	149	-	85	50	35	412	379	3
KBOXDS-A*-0825-1	80	71	62	250	245	232	220	-	85	50	35	544	609	1
KBOXDS-A*-1212-S	125	117	105	125	117	105	70	-	75	55	20	306	314	2
KBOXDS-A*-1212	125	117	105	125	117	105	70	-	100	80	20	322	412	2
KBOXDS-A*-1520	150	138	132	200	188	182	160	-	100	80	20	795	828	2
KBOXDS-A*-1520-1	150	138	132	200	188	182	160	-	130	80	50	916	956	2
KBOXDS-A*-1525	150	140	132	250	240	232	210	-	100	80	20	975	998	2
KBOXDS-A*-1525-1	150	140	132	250	240	232	210	-	130	80	50	1126	1180	2
KBOXDS-A*-2020-S	200	184	182	200	187	182	150	120	95	75	20	972	1000	2
KBOXDS-A*-2020	200	190	182	200	190	182	120	150	130	110	20	1109	1137	2

[ ! ] 価格は型式生成後、「価格を確認」ボタンを押下して確認ください。

概要仕様

ご注意
KBOXDS-AG-1212-S,KBOXDS-AG-1212,KBOXDS-AT-1212-S,KBOXDS-AT-1212には下記写真のような樹脂注入痕がつきます。ご了承願います。

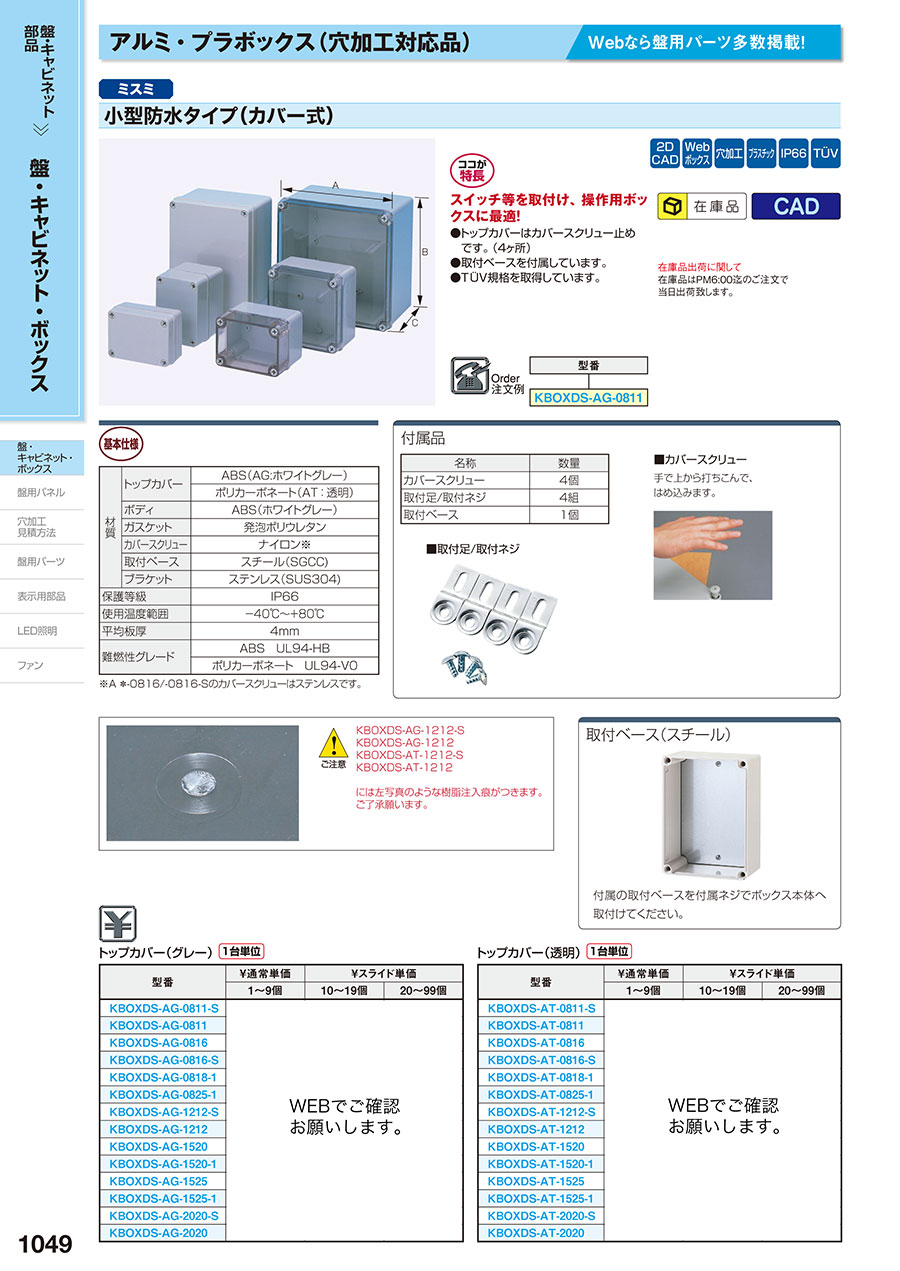

コントロールボックス小型防水タイプ（カバー式）:関連画像

穴加工サービス

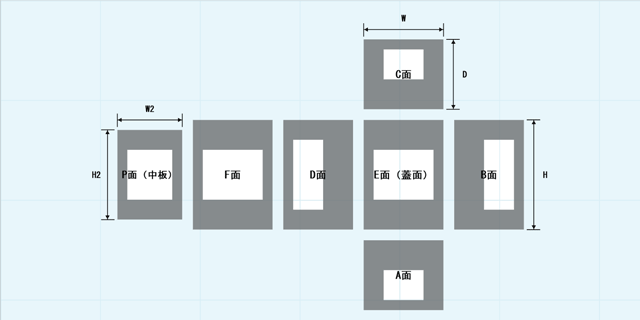

立体図、展開図

立体図	展開図(一例)
※1　黒矢印は面の矢視方向を示しています ※2　色矢印は外形寸法を示しています
加工面はすべて外から見た図となります。	中板は扉を開けて正面側から見た図面となります。グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。

ご注意
商品ページと穴加工サービス内での寸法表記が異なります。予めご了承ください。
（商品ページ内寸法）　⇒　（穴加工サービス内寸法）
A寸法　⇒　W寸法
B寸法　⇒　H寸法
C寸法　⇒　D寸法

穴加工パターン種類

パターン	種類
丸穴
丸穴	丸穴	丸穴ビス穴 2個付き	丸穴ビス穴 3個付き	丸穴ビス穴 4個付き	キー溝付き丸穴	廻止メ丸穴
角穴
角穴	角穴	角穴ビス穴付
角丸角穴
角丸角穴	角穴角丸	角穴角丸ビス穴付き	角長穴	角長穴ビス穴付き
ネジその他
ネジその他	スリット穴 1	D-subコネクタ（ハンダ・圧着）

[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。

部材

商品仕様に戻る

取付ベース（中板）		取付足/取付ネジ(M4)	カバースクリュー(M4)
※単品販売はしておりません。	※単品販売はしておりません。	数量：4個付属 ※単品販売はしておりません。	数量：4個付属 ※単品販売はしておりません。

[ ! ] カバースクリューは手で上から打ち込んで、はめ込みます。
[ ! ] 取付ベースを取付ねじでボックス本体へ取付けてください。

取付ベース寸法（mm）

ボックス型式	E	F	板厚
KBOXDS-A*-0811-S	65	96	1.6
KBOXDS-A*-0811	65	90
KBOXDS-A*-0816	65	152
KBOXDS-A*-816-S	65	152
KBOXDS-A*-0818-1	65	165
KBOXDS-A*-0825-1	65	235
KBOXDS-A*-1212-S	101	101
KBOXDS-A*-1212	101	101
KBOXDS-A*-1520	136	187
KBOXDS-A*-1520-1	136	187
KBOXDS-A*-1525	136	235
KBOXDS-A*-1525-1	136	235
KBOXDS-A*-2020-S	187	187
KBOXDS-A*-2020	187	187

取付足外形図

（単位：mm）

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS?	最小発注数量

80	110	70	ホワイトグレー	10	1個
80	110	45	ホワイトグレー	10	1個
80	160	90	ホワイトグレー	10	1個
80	160	55	ホワイトグレー	10	1個
80	180	85	ホワイトグレー	10	1個
80	250	85	ホワイトグレー	10	1個
125	125	100	ホワイトグレー	10	1個
125	125	75	ホワイトグレー	10	1個
150	200	100	ホワイトグレー	10	1個
150	200	130	ホワイトグレー	10	1個
150	250	100	ホワイトグレー	10	1個
150	250	130	ホワイトグレー	10	1個
200	200	130	ホワイトグレー	10	1個
200	200	95	ホワイトグレー	10	1個
80	110	70	ホワイトグレー/透明	10	1個
80	110	45	ホワイトグレー/透明	10	1個
80	160	90	ホワイトグレー/透明	10	1個
80	160	55	ホワイトグレー/透明	10	1個
80	180	85	ホワイトグレー/透明	10	1個
80	250	85	ホワイトグレー/透明	10	1個
125	125	100	ホワイトグレー/透明	10	1個
125	125	75	ホワイトグレー/透明	10	1個
150	200	100	ホワイトグレー/透明	10	1個
150	200	130	ホワイトグレー/透明	10	1個
150	250	100	ホワイトグレー/透明	10	1個
150	250	130	ホワイトグレー/透明	10	1個
200	200	130	ホワイトグレー/透明	10	1個
200	200	95	ホワイトグレー/透明	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,881円 ( 4,269円 )	在庫品1日目当日出荷可能
3,660円 ( 4,026円 )	在庫品1日目当日出荷可能
4,746円 ( 5,221円 )	在庫品1日目当日出荷可能
4,414円 ( 4,855円 )	在庫品1日目当日出荷可能
5,258円 ( 5,784円 )	在庫品1日目当日出荷可能
5,811円 ( 6,392円 )	在庫品1日目当日出荷可能
5,723円 ( 6,295円 )	在庫品1日目当日出荷可能
4,992円 ( 5,491円 )	在庫品1日目当日出荷可能
6,610円 ( 7,271円 )	在庫品1日目当日出荷可能
6,831円 ( 7,514円 )	在庫品1日目当日出荷可能
7,033円 ( 7,736円 )	在庫品1日目当日出荷可能
7,585円 ( 8,344円 )	在庫品1日目当日出荷可能
9,006円 ( 9,907円 )	在庫品1日目当日出荷可能
8,630円 ( 9,493円 )	在庫品1日目当日出荷可能
4,105円 ( 4,516円 )	在庫品1日目当日出荷可能
3,881円 ( 4,269円 )	在庫品1日目当日出荷可能
5,367円 ( 5,904円 )	在庫品1日目当日出荷可能
4,947円 ( 5,442円 )	在庫品1日目当日出荷可能
5,723円 ( 6,295円 )	在庫品1日目当日出荷可能
6,279円 ( 6,907円 )	在庫品1日目当日出荷可能
5,944円 ( 6,538円 )	在庫品1日目当日出荷可能
5,500円 ( 6,050円 )	在庫品1日目当日出荷可能
7,098円 ( 7,808円 )	在庫品1日目当日出荷可能
7,675円 ( 8,443円 )	在庫品1日目当日出荷可能
7,852円 ( 8,637円 )	在庫品1日目当日出荷可能
8,385円 ( 9,224円 )	在庫品1日目当日出荷可能
10,359円 ( 11,395円 )	在庫品1日目当日出荷可能
10,182円 ( 11,200円 )	在庫品1日目当日出荷可能

基本情報

スイッチ取付けや操作ボックスにｍプラスチック製ネジ止めボックス！

ご注意

2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。
絞り込み条件内の寸法表記記号と規格表内の寸法表記記号が異なります。予めご了承ください。
・（絞り込み条件）⇒（規格表）
・W寸　⇒　A寸
・H寸　⇒　B寸
・D寸　⇒　C寸

【ココが特長】
●トップカバーはカバースクリュー止めです。（4ヶ所）
●取付ベースを付属しています。
●T¨UV規格を取得しています。

【トップカバーの気泡について】
透明トップカバーに気泡が確認できる場合がありますが、強度に問題はありません。
良品の条件は、「5mm未満の気泡が4つ以内」となります。

外形図

※対応型番は寸法表をご参照ください
（単位:mm）

外形図1

フタ部
