【穴加工対応】プラスチック 固定サイズ コントロールボックス 大型防水 KBOXDSシリーズ
- 通常単価(税別)
- 12,577円～33,849円
- 税込単価
- 13,835円～37,234円
通常出荷日：在庫品1日目当日出荷可能
制御機器を取付け可能、ステンレスラッチ式プラスチック製大型ボックス！
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
【基本仕様】
| 材質 | 平均板厚 | |
| トップカバー | ABS（AG：ホワイトグレー） | 5mm |
| ポリカーボネート（AT：透明） | 5mm | |
| ボディ | ABS（ホワイトグレー） | 5mm |
| 部材 | 材質 |
| ガスケット | 発泡ポリウレタン |
| ヒンジ | SUS304 |
| ラッチ | SUS304 |
| 取付ベース | SGCC |
| ブラケット | SUS304 |
| 備考 | 保護等級：IP66 |
| 使用温度範囲：-40℃～+80℃ | |
| 難燃性グレード ABS:UL94-HB ポリカーボネート:UL94-V0 |
外形公差
| W | H | D |
| ＋0.2mm~0.6mm | ||
外形図は（>>こちら）をご確認ください。
[ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。
あくまで参考図面となります。3DCADデータご用意はございません。
[ ! ] ボックスの部材に関する情報は「
>>こちら」を参照ください。
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積などの製作可否を含めたお見積り依頼ができます。
・穴加工サービスでは指示できない加工、中板への切欠き、追加工位置変更、穴数が多く設計が困難な場合
・材質やサイズの変更、部品単品、水抜き穴なし、扉垂れ防止金具の溶接取付の追加
・再見積りご希望の際もお気軽にご連絡ください。
規格表
| 型番 | ‐ | 塗装色 | ‐ | 寸法 | ‐ | 穴加工 | ‐ | 穴加工コード | |
| KBOXDS | ‐ | AG | ‐ | 01 | （穴加工なし） | ||||
| KBOXDS | ‐ | AG | ‐ | 01 | ‐ | PS | ‐ | WB□□□□□□□□□ | （穴加工あり） |
[ ! ] 見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] 寸法記号はW,H,D寸法の組合せによって決まります。詳細は下記寸法表を参照ください。
[ ! ] ボックスサイズ、塗装色、追加工コードを指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。
[ ! ] 穴加工サービスの操作方法は (>>こちら)
■寸法表
（単位：mm）
[ ! ] 価格は型式生成後、「価格を確認」ボタンを押下して確認ください。
（単位：mm）
| 型式 | A | A2 | A3 | A4 | B | B2 | B3 | B4 | C | C1 | C2 | AG自重(g) | AT自重(g) |
| KBOXDS-A＊-012 | 225 | 204 | 189 | 158 | 275 | 254 | 240 | 210 | 120 | 90 | 30 | 1572 | 1648 |
| KBOXDS-A＊-015 | 200 | 177 | 152 | 129 | 300 | 276 | 252 | 227 | 150 | 120 | 30 | 1572 | 1616 |
| KBOXDS-A＊-01 | 200 | 177 | 152 | 128 | 300 | 276 | 253 | 226 | 180 | 150 | 30 | 1720 | 1770 |
| KBOXDS-A＊-02 | 300 | 275 | 252 | 228 | 400 | 375 | 352 | 325 | 180 | 150 | 30 | 3212 | 3296 |
| KBOXDS-A＊-03 | 400 | 372 | 354 | 328 | 500 | 474 | 454 | 428 | 200 | 170 | 30 | 5034 | 5118 |
概要仕様
ご注意
KBOXDS-AG-012,KBOXDS-AG-03,KBOXDS-AT-012,KBOXDS-AT-03には下記写真のように樹脂注入痕がつきます。ご了承願います。
KBOXDS-AG-012,KBOXDS-AG-03,KBOXDS-AT-012,KBOXDS-AT-03には下記写真のように樹脂注入痕がつきます。ご了承願います。
穴加工サービス

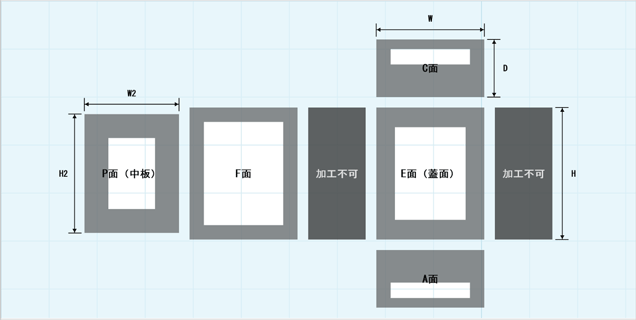

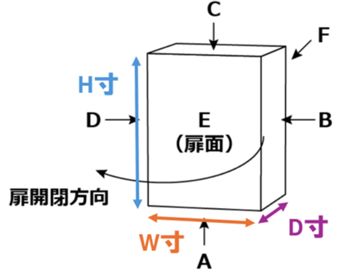

立体図、展開図
| 立体図 | 展開図(一例) |
| ※1 黒矢印は面の矢視方向を示しています ※2 色矢印は外形寸法を示しています  |  |
| 加工面はすべて外から見た図となります。 | 中板は扉を開けて正面側から見た図面となります。 グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。 |
ご注意
商品ページと穴加工サービス内での寸法表記が異なります。予めご了承ください。
（商品ページ内寸法） ⇒ （穴加工サービス内寸法）
A寸法 ⇒ W寸法
B寸法 ⇒ H寸法
C寸法 ⇒ D寸法
商品ページと穴加工サービス内での寸法表記が異なります。予めご了承ください。
（商品ページ内寸法） ⇒ （穴加工サービス内寸法）
A寸法 ⇒ W寸法
B寸法 ⇒ H寸法
C寸法 ⇒ D寸法
穴加工パターン種類
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。
| パターン | 種類 | |||||
| 丸穴 |  |  |  |  |  |  |
| 丸穴 | 丸穴ビス穴 2個付き | 丸穴ビス穴 3個付き | 丸穴ビス穴 4個付き | キー溝付き 丸穴 | 廻止メ丸穴 | |
| 角穴 |  |  | ||||
| 角穴 | 角穴ビス穴 付 | |||||
| 角丸 角穴 |  |  |  |  | ||
| 角穴角丸 | 角穴角丸 ビス穴付き | 角長穴 | 角長穴 ビス穴付き | |||
| ネジ その他 |  |  | ||||
| スリット穴 1 | D-subコネクタ （ハンダ・圧着） | |||||
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。
部材
商品仕様に戻る | 取付ベース（中板） | 取付足/取付ネジ(M5) | |
 ※単品販売はしておりません。 |  ※単品販売はしておりません。 |  数量：4個付属 ※単品販売はしておりません。 |
取付ベース寸法（mm）
| ボックス型式 | E | F | 板厚 |
| KBOXDS-A*-012 | 197 | 248 | 1.6 |
| KBOXDS-A*-015 | 170 | 267 | |
| KBOXDS-A*-01 | 170 | 267 | |
| KBOXDS-A*-02 | 265 | 362 | |
| KBOXDS-A*-03 | 362 | 463 |
[ ! ] 取付ベースを取付ねじでボックス本体へ取付けてください。
取付足外形図
（単位：mm）
KBOXDS-A*-03のみ上図寸法の取付足が付属します
型番リスト
