【穴加工対応】プラスチック 固定サイズ コントロールボックス （ノックアウト穴） SPCMシリーズ
- 一部SALE 2026/03/31まで
- 通常単価(税別)
- 1,744円～5,764円特別価格
- 税込単価
- 1,918円～6,340円特別価格
防水防塵仕様、ノックアウト穴付のプラスチック製固定サイズボックス!
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2026年10月に廃止予定になります。在庫なくなり次第販売終了となるため、廃止時期が早まる場合もございます。穴加工サービスにてご設計の際はご注意ください。代替品はこちらになります。
- 紙カタログ掲載ののノックアウト間隔寸法に誤りがございました（2015年発刊“制御部品・PC部品カタログ”P7506）。
【型番：SPCM18-18-*】
誤：30
正：28.5 - 2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。
- ボックスの蓋部は単品販売しておりません。「特注お見積り」にて見積ください。
未確定：候補が30型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
【基本仕様】
| 材質 | トップカバー | ポリカーボネート(G：ホワイトグレー T：透明) |
| ボディ | グラスファイバー入ポリカーボネート(ホワイトグレー) | |
| ガスケット | ポリウレタン(黒) | |
| カバースクリュー(4個) | ポリアミド(ホワイトグレー) | |
| 取付ベース用ビス(4個) | 鉄(ユニクロメッキ)、ナベM4×8タッピング | |
| 保護等級 | IP65 | |
| 使用温度範囲 | −20℃〜＋75℃ | |
| 締付トルク | 1N・m〜1.5N・m | |
| 難燃性グレード | UL94V-2 | |
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積などの製作可否を含めたお見積りはご相談ください。
・穴加工サービスでは指示できない加工、中板への切欠き、追加工位置変更、穴数が多く設計が困難な場合
・再見積りご希望の際もお気軽にご連絡ください。
規格表
| 型番 | ‐ | 色 | ‐ | 穴加工 | ‐ | 穴加工コード | |
| SPCM08-13-06 | ‐ | G | （穴加工なし） | ||||
| SPCM08-13-06 | ‐ | G | ‐ | PS | ‐ | WB□□□□□□□□□ | （穴加工あり） |
[ ! ] 見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] 穴加工サービスの操作方法は (>>こちら)
| 型式 | 色 | 出荷日 |
| SPCM08-13-06 | G (グレー) T (透明) | 3日目 |
| SPCM08-13-08 | 翌日 (当日) | |
| SPCM08-13-10 | ||
| SPCM08-13-13 | ||
| SPCM10-10-06 | 3日目 | |
| SPCM13-13-06 | ||
| SPCM13-13-08 | 翌日 (当日) | |
| SPCM13-13-10 | ||
| SPCM13-13-13 | ||
| SPCM13-18-06 | 3日目 | |
| SPCM13-18-08 | 翌日(当日) |
| 型式 | 色 | 出荷日 |
| SPCM13-18-10 | G (グレー) T (透明) | 翌日 (当日) |
| SPCM13-18-13 | ||
| SPCM13-18-15 | ||
| SPCM18-18-08 | ||
| SPCM18-18-10 | ||
| SPCM18-18-13 | ||
| SPCM18-18-15 | ||
| SPCM18-25-08 | ||
| SPCM18-25-10 | ||
| SPCM18-25-15 |
■寸法表（単位：㎜）
| 型式 | A | B | C | k | ℓ | 自重(kg) |
| SPCM08-13-06 | 75 | 125 | 60 | 10 | 45.5 | 0.16 |
| SPCM08-13-08 | 75 | 125 | 75 | 25 | 60.5 | 0.21 |
| SPCM08-13-10 | 75 | 125 | 100 | 50 | 85.5 | 0.28 |
| SPCM08-13-13 | 75 | 125 | 125 | 75 | 110.5 | 0.3 |
| SPCM10-10-06 | 100 | 100 | 60 | 10 | 45.5 | 0.16 |
| SPCM13-13-06 | 125 | 125 | 60 | 10 | 45.5 | 0.24 |
| SPCM13-13-08 | 125 | 125 | 75 | 25 | 60.5 | 0.29 |
| SPCM13-13-10 | 125 | 125 | 100 | 50 | 85.5 | 0.37 |
| SPCM13-13-13 | 125 | 125 | 125 | 75 | 110.5 | 0.4 |
| SPCM13-18-06 | 125 | 175 | 60 | 10 | 45.5 | 0.29 |
| SPCM13-18-08 | 125 | 175 | 75 | 25 | 60.5 | 0.37 |
| SPCM13-18-10 | 125 | 175 | 100 | 50 | 85.5 | 0.45 |
| SPCM13-18-13 | 125 | 175 | 125 | 75 | 110.5 | 0.52 |
| SPCM13-18-15 | 125 | 175 | 150 | 100 | 135.5 | 0.59 |
| SPCM18-18-08 | 175 | 175 | 75 | 25 | 60.5 | 0.47 |
| SPCM18-18-10 | 175 | 175 | 100 | 50 | 85.5 | 0.57 |
| SPCM18-18-13 | 175 | 175 | 125 | 75 | 110.5 | 0.64 |
| SPCM18-18-15 | 175 | 175 | 150 | 100 | 135.5 | 0.72 |
| SPCM18-25-08 | 175 | 250 | 75 | 25 | 60.5 | 0.63 |
| SPCM18-25-10 | 175 | 250 | 100 | 50 | 85.5 | 0.75 |
| SPCM18-25-15 | 175 | 250 | 150 | 100 | 135.5 | 0.95 |
（単位：mm）
SPCM08-13*
SPCM13-18*
SPCM10-10-06
SPCM18-18*
SPCM13-13*
SPCM18-25*
[ ! ] 各ボックス図中のノックアウト穴は、左右対称です。
[ ! ] ボックス内部にある円柱型の突起は別売りの取付ベースの固定で使用します。
[ ! ] ボックス内部にある円柱型の突起は別売りの取付ベースの固定で使用します。
概要仕様
【ご注意】
※本商品のカバー裏には、上記写真のような樹脂注入痕が付きます。ご了承願います。
加工方法
・ノックアウト穴を開けるにはマイナスドライバーを、図A部に垂直にあてハンマーで叩いてください。
ドライバー押し当て方法
・上記のA部の横に垂直にあて、溝に入れ込む様にマイナスドライバーを押し当ててください。
（(A部の上からは正しく打ち抜けません。）
穴加工サービス
ご注意
商品ページと穴加工サービス内での寸法表記が異なります。予めご了承ください。
商品ページと穴加工サービス内での寸法表記が異なります。予めご了承ください。
| （商品ページ内寸法） | ⇒ | （穴加工サービス内寸法） |
| H寸法 | ⇒ | D寸法 |
穴加工パターン種類
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。
| パターン | 種類 | |||||
| 丸穴 |  |  |  |  |  |  |
| 丸穴 | 丸穴ビス穴 2個付き | 丸穴ビス穴 3個付き | 丸穴ビス穴 4個付き | キー溝付き 丸穴 | 廻止メ丸穴 | |
| 角穴 |  |  | ||||
| 角穴 | 角穴ビス穴 付 | |||||
| 角丸 角穴 |  |  |  |  | ||
| 角穴角丸 | 角穴角丸 ビス穴付き | 角長穴 | 角長穴 ビス穴付き | |||
| ネジ その他 |  |  | ||||
| スリット穴 1 | D-subコネクタ （ハンダ・圧着） | |||||
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,832円 ( 2,015円 ) | 3日目 |
1,744円 ( 1,918円 ) | 2日目 |
1,914円 ( 2,105円 ) | 2日目 |
1,914円 ( 2,105円 ) | 2日目 |
1,944円 ( 2,138円 ) | 2日目 |
2,018円 ( 2,220円 ) | 2日目 |
2,114円 ( 2,325円 ) | 3日目 |
2,221円 ( 2,443円 ) | 3日目 |
2,328円 ( 2,561円 ) | 3日目 |
2,214円 ( 2,435円 ) | 2日目 |
2,117円 ( 2,329円 ) | 2日目 |
2,440円 ( 2,684円 ) | 3日目 |
2,691円 ( 2,960円 ) | 3日目 |
2,822円 ( 3,104円 ) | 2日目 |
2,822円 ( 3,104円 ) | 3日目 |
3,080円 ( 3,388円 ) | 3日目 |
3,080円 ( 3,388円 ) | 2日目 |
3,281円 ( 3,609円 ) | 3日目 |
3,360円2,016円 ( 2,218円 ) | 2日目 |
3,360円 ( 3,696円 ) | 3日目 |
3,431円 ( 3,774円 ) | 3日目 |
3,431円 ( 3,774円 ) | 3日目 |
4,243円 ( 4,667円 ) | 3日目 |
4,243円 ( 4,667円 ) | 3日目 |
4,741円 ( 5,215円 ) | 3日目 |
4,741円 ( 5,215円 ) | 2日目 |
5,222円 ( 5,744円 ) | 2日目 |
5,222円 ( 5,744円 ) | 3日目 |
5,764円 ( 6,340円 ) | 2日目 |
5,764円 ( 6,340円 ) | 3日目 |
詳細情報
基本情報
防水防塵仕様、ノックアウト穴付のプラスチック製固定サイズボックス!
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2026年10月に廃止予定になります。在庫なくなり次第販売終了となるため、廃止時期が早まる場合もございます。穴加工サービスにてご設計の際はご注意ください。代替品はこちらになります。
- 紙カタログ掲載ののノックアウト間隔寸法に誤りがございました（2015年発刊“制御部品・PC部品カタログ”P7506）。
【型番：SPCM18-18-*】
誤：30
正：28.5 - 2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。
- ボックスの蓋部は単品販売しておりません。「特注お見積り」にて見積ください。
【ココが特長】
防水・防塵仕様の
ポリカーボネート製ボックス
●軽量で耐衝撃性に優れたボックスです。
●Mネジサイズの配線用ノックアウト穴付きです。
●２種類（グレー・透明）のカバーから選択できます。
●中継ボックス、端子台ボックスとして最適です。
防水・防塵仕様の
ポリカーボネート製ボックス
●軽量で耐衝撃性に優れたボックスです。
●Mネジサイズの配線用ノックアウト穴付きです。
●２種類（グレー・透明）のカバーから選択できます。
●中継ボックス、端子台ボックスとして最適です。
※以下の型式についてはWebボックス非対応品となります。
・SPCM08-13-06-G or T
・SPCM10-10-06-G or T
・SPCM13-13-06-G or T
・SPCM13-18-06-G or T
・SPCM08-13-06-G or T
・SPCM10-10-06-G or T
・SPCM13-13-06-G or T
・SPCM13-18-06-G or T

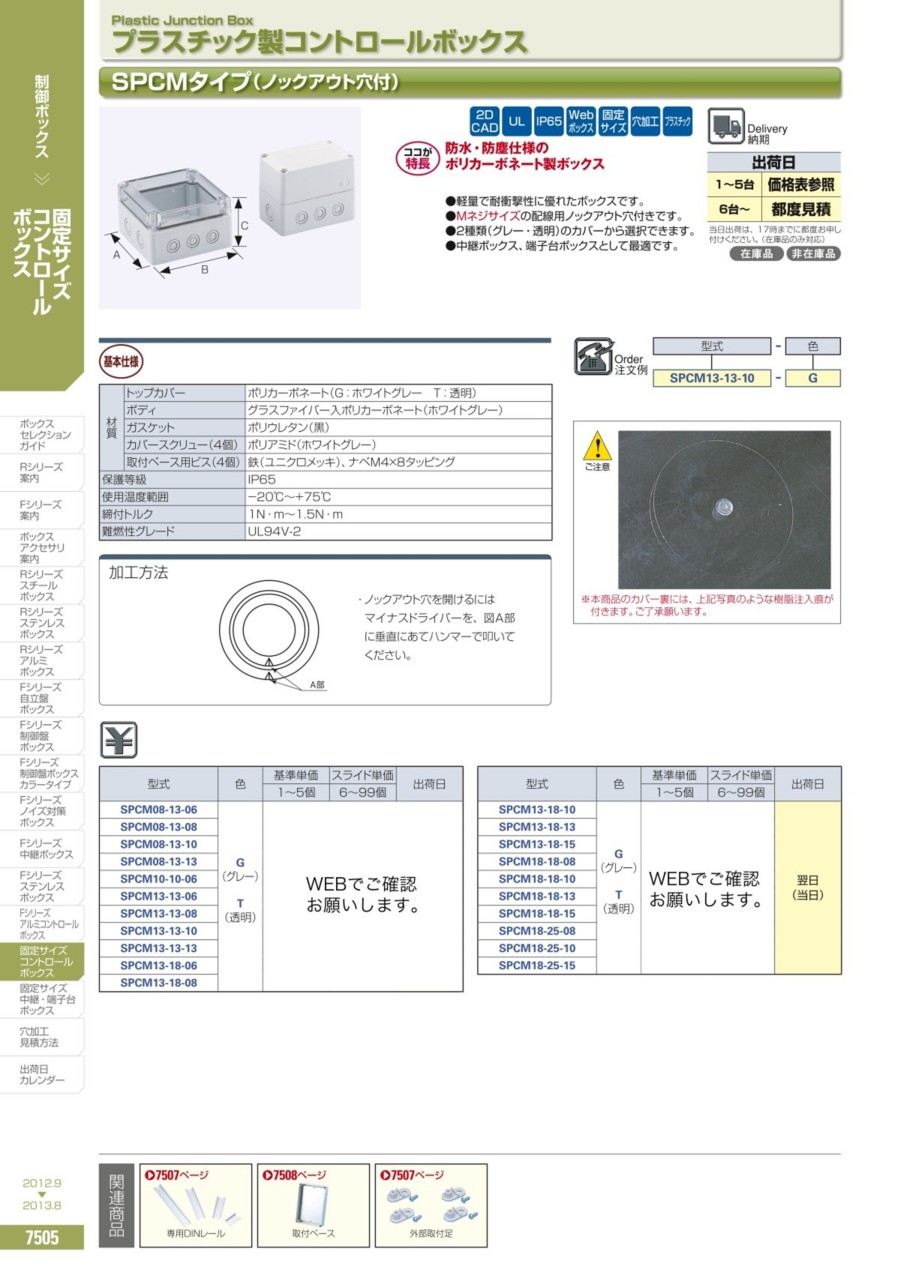

カタログ
商品担当おすすめ
【穴加工対応】プラスチック 固定サイズ コントロールボックス （ノックアウト穴） SPCMシリーズのレビュー
制御盤BOX
3
3.02023/03/27
試験用の電気部材を収めるBOXとして使用しています。
配線処理がしやすくて作業が楽でした。
1人が参考にしています。
I/F 中継リレーBOｘ
3
3.02023/03/13
安価でかっこいいです
ノック穴の両端位置を 少し内に寄せてほしいです
0人が参考にしています。
電気ボックス
5
5.02022/12/15
強度もしっかりしていて、見た目も綺麗で
配線用の穴のバリエーションも豊富です。
0人が参考にしています。
治具作成
5
5.02022/06/02
商品を買ったリストを使用部品リストにも転用できるため助かっています。
0人が参考にしています。
配線処理用に
4
4.02021/08/24
長めの配線を処理する為に購入。
加工もすやすいので便利です。
