エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が4型番あります。
本体板厚(mm)
~mm- 1.6
- 2.3
寸法 奥行 D(mm)
~mm[15-100/1mm単位]寸法 横 W(mm)
~mm[50-250/1mm単位]寸法 縦 H(mm)
~mm[50-1000/1mm単位]CAD
- 2D
出荷日
- すべて
- 5日以内
【穴加工無料】塗装パネルカバー型 スチール
- 通常単価(税別)
- -
- 税込単価
- -
【特長】機器取付台に最適な塗装品で多彩な穴加工に対応できるカバー型パネルです。
詳細情報を確認する未確定：候補が4型番あります。
商品仕様
【基本仕様】
|
|
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
お手持ちの穴加工図面で特注見積お受けします！
詳細は上記「特注見積もりのご案内」ボタンからご確認ください。
詳細は上記「特注見積もりのご案内」ボタンからご確認ください。
◆加工穴の普通寸法許容差
JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
単位：mm
※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
単位：mm
| 加工穴寸法の区分 | 寸法許容差 | |
| 6以下 | ±0.1 | |
| 6を超え | 30以下 | ±0.2 |
| 30を超え | 120以下 | ±0.3 |
| 120を超え | 400以下 | ±0.5 |
| 400を超え | 1000以下 | ±0.8 |
| 1000を超え | 2000以下 | ±1.2 |
規格表
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【特長】
機器取付台に最適な塗装品で多彩な穴加工に対応できるカバー型パネルです。
ご注意
- 塗装時の吊り下げ用の穴として、四隅にΦ5.2の穴をあけます。穴加工サービスをご利用いただく場合も、こちらの4つ穴をあけて納品いたします。ご注文前に予めご確認ください。
- 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
- 外形寸法公差はJISB0405-1991「普通公差 」C級を採用しております。
- CVNLU（下塗り塗装）はWeb設計ボックス非対応です。
塗装品も、もちろん最短3日目出荷
●多彩な穴加工に対応できるカバー型パネルです
●機器取付台に最適な塗装品です
●粉体塗装へ変更致しました
・穴加工のご指定がない場合も四隅の塗装用吊り穴（4-φ5.2）があきます。Web設計サイトをご利用いただいた場合も同様です
※2015年3月より紛体塗装へ変更となりました。膜厚が今までより、およそ50ミクロン程厚くなります。
穴加工有効寸法は、こちらをご確認ください。
※特注見積は穴加工積算価格（有料）となります。
※CVNLU（下塗り塗装）はWeb設計ボックス非対応です。
使用方法
使用例

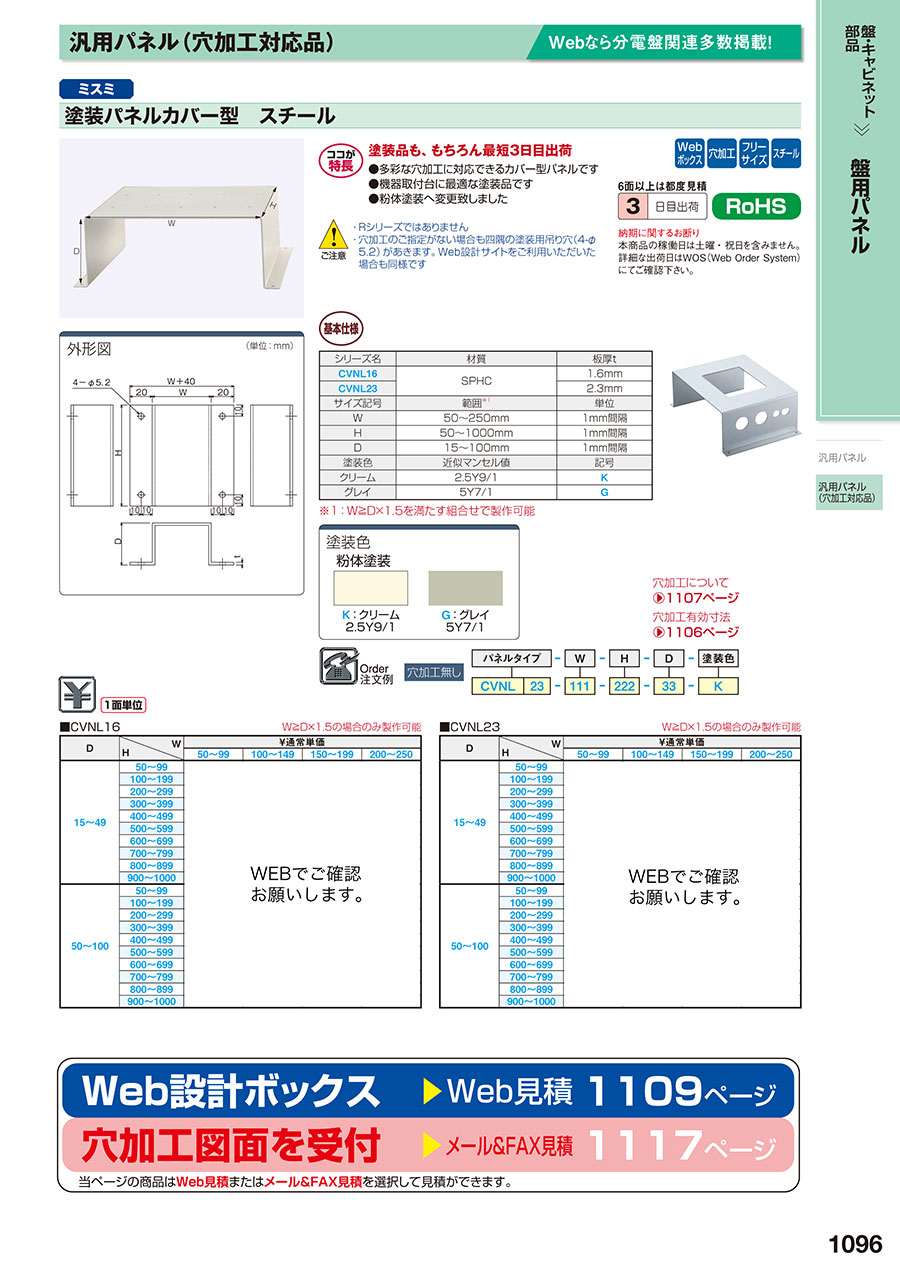

カタログ
商品担当おすすめ
【穴加工無料】塗装パネルカバー型 スチールのレビュー
ホットランナーコンセント部に使用
5
5.02018/10/30
サイズを確認して購入しました。穴あけの追加工を施してその穴にコンセントを通して接続しています。力がかかるような箇所ではな...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q穴加工の指定方法を教えて下さい。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
QWeb設計ボックスサイトの使用方法を教えてください。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
