【穴加工無料】塗装パネルL型 スチール
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目
【特長】機器取付け、組み付けに最適な塗装品で多彩な穴加工に対応できるL型パネルです。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
【基本仕様】
|
|
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
お手持ちの穴加工図面で特注見積お受けします！
詳細は上記「特注見積もりのご案内」ボタンからご確認ください。
詳細は上記「特注見積もりのご案内」ボタンからご確認ください。
◆加工穴の普通寸法許容差
JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
単位：mm
※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
単位：mm
| 加工穴寸法の区分 | 寸法許容差 | |
| 6以下 | ±0.1 | |
| 6を超え | 30以下 | ±0.2 |
| 30を超え | 120以下 | ±0.3 |
| 120を超え | 400以下 | ±0.5 |
| 400を超え | 1000以下 | ±0.8 |
| 1000を超え | 2000以下 | ±1.2 |
規格表
| パネルタイプ | - | W | - | H | - | D | - | 塗装色 | |||
| 穴加工無し | |||||||||||
| LPNL | 16 | - | 300 | - | 800 | - | 150 | - | G | ||
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
外形図 | （単位：mm） |
 | |
塗装色
粉体塗装
 |
| K：クリーム 2.5Ｙ9/1 |
 |
| G：グレイ 5Ｙ7/1 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【特長】
機器取付け、組み付けに最適な塗装品で多彩な穴加工に対応できるL型パネルです。
ご注意
- 塗装時の吊り下げ用の穴として、四隅にΦ5.2の穴をあけます。穴加工サービスをご利用いただく場合も、こちらの4つ穴をあけて納品いたします。ご注文前に予めご確認ください。
- 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
- 外形寸法公差はJISB0405-1991「普通公差 」C級を採用しております。
- LPNLU（下塗り塗装）はWeb設計ボックス非対応です。
【ココが特長】
塗装品も、もちろん最短3日目出荷
●多彩な穴加工に対応できるL型パネルです
●機器取付け、組み付けに最適な塗装品です
●粉体塗装へ変更致しました
塗装品も、もちろん最短3日目出荷
●多彩な穴加工に対応できるL型パネルです
●機器取付け、組み付けに最適な塗装品です
●粉体塗装へ変更致しました
【ご注意】
・穴加工のご指定がない場合も四隅の塗装用吊り穴（4-φ5.2）があきますWeb設計サイトをご利用いただいた場合も同様です
・穴加工のご指定がない場合も四隅の塗装用吊り穴（4-φ5.2）があきますWeb設計サイトをご利用いただいた場合も同様です
※2015年3月より紛体塗装へ変更となりました。膜厚が今までより、およそ50ミクロン程厚くなります。
穴加工有効寸法は、こちらをご確認ください。
※特注見積は穴加工積算価格（有料）となります。
※LPNLU（下塗り塗装）はWeb設計ボックス非対応です。
使用方法
使用例

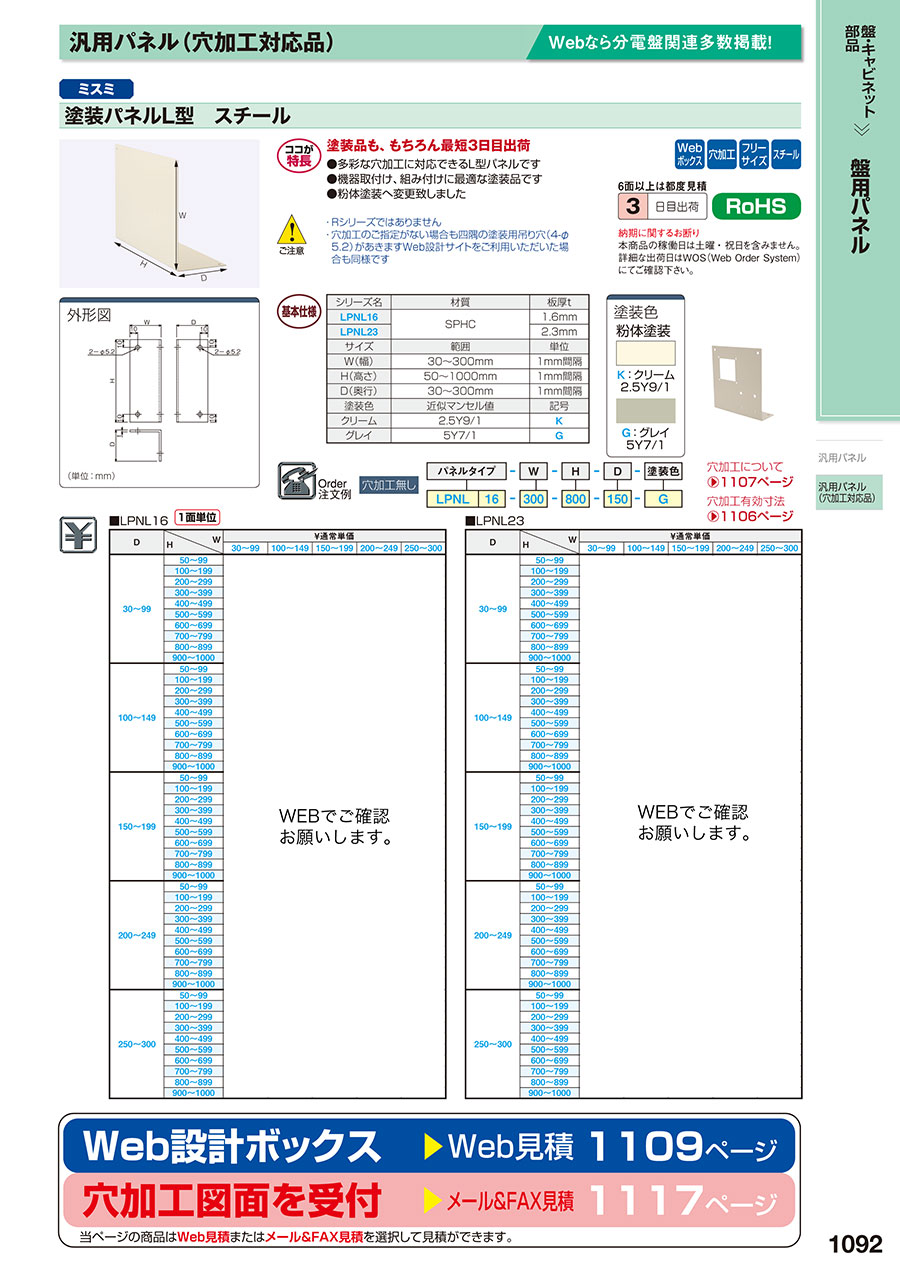

カタログ
商品担当おすすめ
【穴加工無料】塗装パネルL型 スチールのレビュー
ブレーカーのカバー
4
4.02020/07/30
むき出しになっているブレーカーのカバーとして設置しました。むやみに触らなくなり、また、水がかかる場所ではありませんが、防...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q穴加工の指定方法を教えて下さい。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
QWeb設計ボックスサイトの使用方法を教えてください。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
