【穴加工無料】塗装パネル平型　スチール

【穴加工無料】塗装パネル平型　スチール
通常単価(税別)
-
税込単価
-
通常出荷日：5日目

【特長】塗装色は標準で2色用意しており、多彩な穴加工に対応できる平型パネルです。

  • 塗装時の吊り下げ用の穴として、四隅にΦ5.2の穴をあけます。穴加工サービスをご利用いただく場合も、こちらの4つ穴をあけて納品いたします。ご注文前に予めご確認ください。
  • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
  • 2020年6月1日より、5日目出荷に変更となります。予めご了承ください。
  • 外形寸法公差はJISB0405-1991「普通公差 」C級を採用しております。
  • NKTU（下塗り塗装）はWeb設計ボックス非対応です。
詳細を確認

よく一緒に見られています

【穴加工無料】無塗装パネル平型 高耐食溶融めっき鋼板 RNKT

ミスミ

【穴加工無料】無塗装パネル平型 高耐食溶融めっき鋼板 RNKT

通常出荷日：3 日目

よく一緒に見られています

【穴加工無料】フリーサイズアルミパネル AM

ミスミ

【穴加工無料】フリーサイズアルミパネル AM

通常出荷日：3 日目

未確定：候補が4型番あります。
  • ボックス穴加工サービスはこちらの型番ではご利用いただけません。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

【基本仕様】
 板厚材質
パネルt1.6またはt2.3SPHC
サイズ範囲単位
W（幅）50～1000mm1mm
H（高さ）50～1000mm1mm
D（奥行）1.6mmまたは2.3mm‐
外形寸法公差
寸法区分公差
(mm)
を超え以下
0.53±0.2
36±0.3
630±0.5
30120±0.8
120400±1.2
4001000±2
JISB0405-1991「普通公差 」C級参照

その他、加工に関するお問い合わせは以下リンクから
特注お見積もりについて
Q&A
ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積などの製作可否を含めたお見積りはご相談ください。
・穴加工サービスでは指示できない加工、中板への切欠き、追加工位置変更、穴数が多く設計が困難な場合
・再見積りご希望の際もお気軽にご連絡ください。
[ NG ] 既存穴（φ5.2／4箇所）無しは対応しておりません。穴無し商品を希望の場合は>>こちらを検討ください。

規格表

型番板厚‐穴加工‐W‐H‐塗装色‐穴加工コード
NKT16  ‐120‐150‐G  （穴加工なし）
NKT16‐PS‐120‐150‐G‐WB□□□□□□□□□（穴加工あり）
NKTU16  ‐120‐150‐G  （穴加工なし・下塗り塗装）
[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。下地処理タイプ：NKTUは穴加工サービスには対応しておりません。
[ ! ] 見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] 旧型番「NKTW」は現在使用できません。新型番「NKT」との仕様の違いはございません。
   マイページの「ボックス穴加工サービス設計履歴」より新型番を発行のうえ、ご注文ください。手順・詳細は(>>こちら)
[ ! ] ボックスサイズ、塗装色を指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。
[ ! ] 穴加工サービスの操作方法は (>>こちら)
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日は「見積・注文」画面にてご確認ください。

外形図

 （単位：mm）

塗装色

粉体塗装※塗装：ポリエステル粉体塗料
塗装パネル平型　スチール:関連画像塗装パネル平型　スチール:関連画像
K：クリーム
2.5Ｙ9/1		G：グレイ
5Ｙ7/1

穴加工サービス

穴加工サービス型番について
ボックス穴加工サービスで生成した型番は、「見積・注文」画面の「型番」に直接入力いただきますと、ご注文可能です。
型番は他のアカウントでも見積・注文は可能です。ただし、図面・CADデータの確認やダウンロードは、製作時のユーザーIDのみ対応しています。
穴加工有効寸法

[ ! ] 白抜き部分が有効範囲です。
穴加工パターン
パターン種類
丸穴
丸穴丸穴ビス穴
2個付き		丸穴ビス穴
3個付き		丸穴ビス穴
4個付き		キー溝付き
丸穴		廻止メ丸穴丸穴3個
（PCD）		丸穴ビス穴
4個付き
（PCD）		弧切欠き
丸穴		U字切欠き
丸穴
角穴

角穴角穴ビス穴
付		角穴ビス穴
4個		丸穴4個角穴ビス穴
4個内付き		角穴ビス穴
2個掛違い
角丸
角穴

角穴角丸角穴角丸
ビス穴付き		角長穴角長穴
ビス穴付き		ファン穴1ファン穴2ファン穴3ファン穴4
ネジ
その他

タップ穴タップ穴
3個（PCD）		タップ穴4個タップ穴4個
（PCD）		D-subコネクタ
（ハンダ・圧着）
[ ! ] 上記穴加工パターン以外のご指定はできかねます。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
   一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。

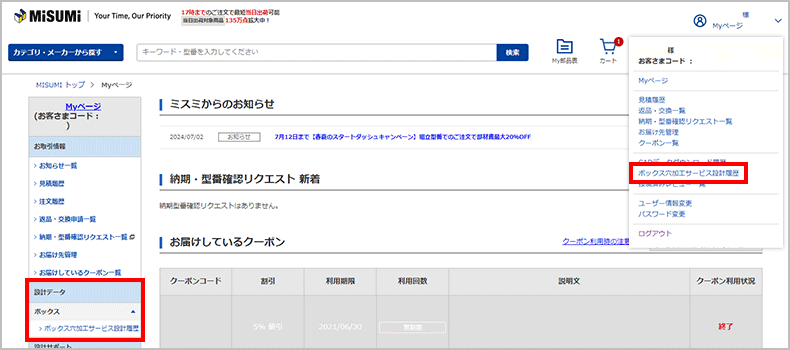

穴加工サービス設計履歴確認方法
ボックス穴加工サービスで設計した履歴はMyページ→「ボックス穴加工サービス設計履歴」から確認できます。

型番リスト

表示件数
  • 1
    • 型番
    NKT16-[50-1000/1]-[50-1000/1]-[G,K]
    NKT23-[50-1000/1]-[50-1000/1]-[G,K]
    NKTU16-[50-1000/1]-[50-1000/1]
    NKTU23-[50-1000/1]-[50-1000/1]

    本体板厚

    (mm)

    特徴

    塗装色

    寸法 横 W

    (mm)

    寸法 縦 H

    (mm)

    		RoHS?最小発注数量
    1.6
    塗装品
    ｸﾘｰﾑ（2.5Y9/1) / ｸﾞﾚｲ（5Y7/1 )
    50 ～ 1000
    50 ～ 1000
    10
    1個
    2.3
    塗装品
    ｸﾘｰﾑ（2.5Y9/1) / ｸﾞﾚｲ（5Y7/1 )
    50 ～ 1000
    50 ～ 1000
    10
    1個
    1.6
    下塗り塗装
    -
    50 ～ 1000
    50 ～ 1000
    10
    1個
    2.3
    下塗り塗装
    -
    50 ～ 1000
    50 ～ 1000
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
    -
    ( - )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    塗装色は標準で2色用意しており、多彩な穴加工に対応できる平型パネルです。

    ご注意

    • 塗装時の吊り下げ用の穴として、四隅にΦ5.2の穴をあけます。穴加工サービスをご利用いただく場合も、こちらの4つ穴をあけて納品いたします。ご注文前に予めご確認ください。
    • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
    • 2020年6月1日より、5日目出荷に変更となります。予めご了承ください。
    • 外形寸法公差はJISB0405-1991「普通公差 」C級を採用しております。
    • NKTU（下塗り塗装）はWeb設計ボックス非対応です。
    【ココが特長】
    塗装品も、もちろん最短3日目出荷
    ●多彩な穴加工に対応できる平型パネルです
    ●塗装色は標準で2色用意しています
    ●粉体塗装へ変更致しました
    【ご注意】
    ・Rシリーズではありません
    ・    穴加工のご指定がない場合も四隅の塗装用吊り穴（4-φ5.2）があきます。Web設計サイトをご利用いただいた場合も同様です
    ※2015年3月より紛体塗装へ変更となりました。膜厚が今までより、およそ50ミクロン程厚くなります。




    穴加工有効寸法は、こちらをご確認ください。


    ※2017年9月1日より前の作図分は穴加工無料対象外です。
    ※特注見積は穴加工積算価格（有料）となります。
    ※NKTU（下塗り塗装）はWeb設計ボックス非対応です。



    使用方法

    使用例

    塗装パネル平型　スチール:関連画像

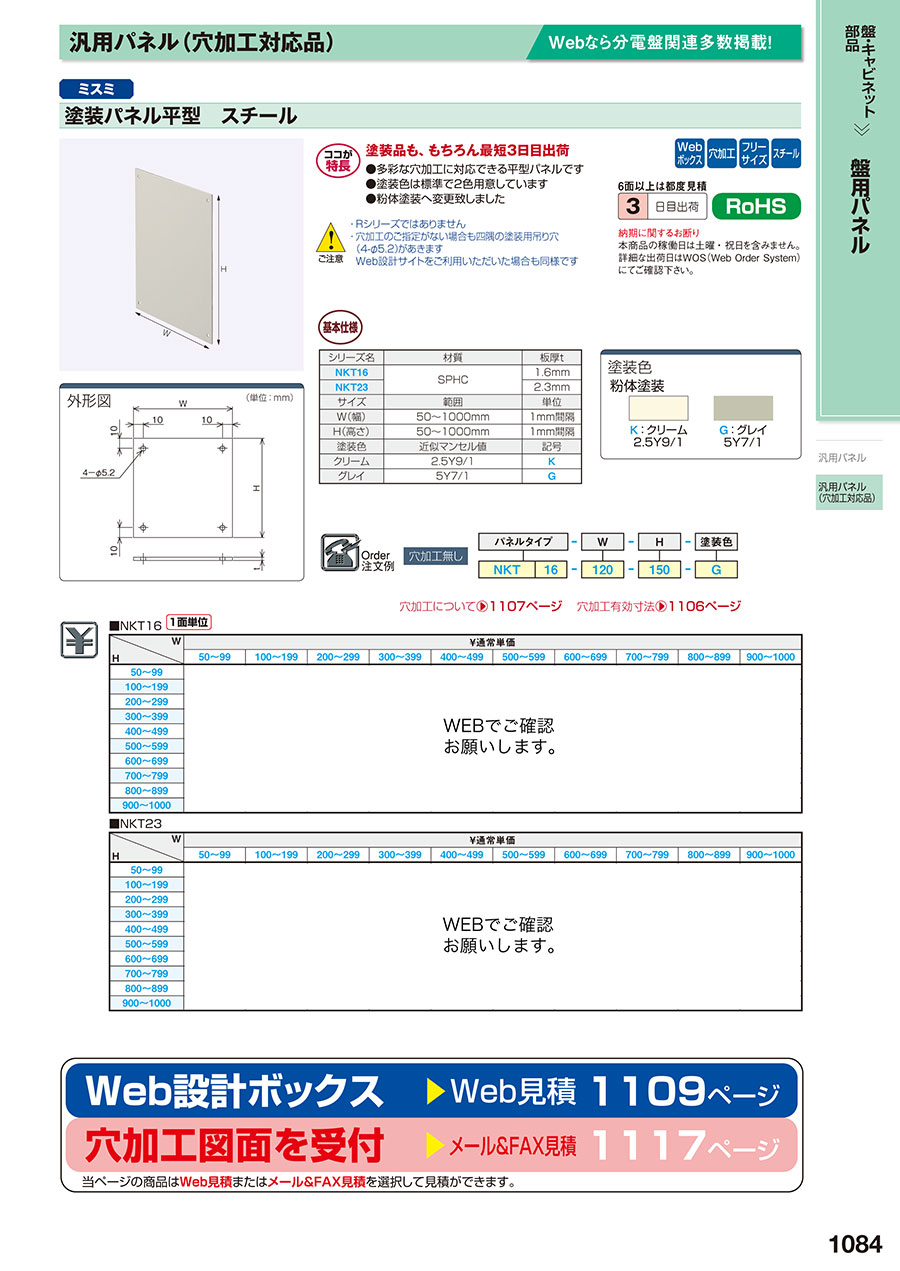

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EC-1084

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【穴加工無料】塗装パネル平型　スチールのレビュー
    3.7平均満足度：3.78件のレビュー
    BOXの中板交換に使用しました。
    4
    満足度：4.02016/03/31
    納期も早く、そのまますぐにつかえるので、レイアウト変更が発生しても対応できました。
    1人が参考にしています。
    盤面機器のリニューアルに使用
    4
    満足度：4.02024/12/16
    塗装工程用の穴が４隅に開いてしまうのが、都合が良い時と悪い時がある。 穴加工オーダーで指定した穴が塗装工程に使える場合は...もっと読む
    0人が参考にしています。
    アルミフレーム枠のパネル用
    1
    満足度：1.02024/11/06
    吊り穴自体も取付穴として使用しているが、アルミフレームと組み合わせると少しその穴をずらして 穴を大きくしたいと常々思って...もっと読む

    ミスミからのコメント

    該当の穴は、生産時塗装工程で吊り下げ用の穴として使用しております。ご要望の穴加工は特注にて承ります。 詳しくはこちら（ https://jp.misumi-ec.com/maker/misumi/el/service/box/custom_order )をご確認ください。

    0人が参考にしています。
    ＢＯＸのカバー
    4
    満足度：4.02022/09/02
    自由に穴加工をして頂けるので助かります。今後も使用していきたいです。
    0人が参考にしています。
    制御盤の改造工事に使用しています
    4
    満足度：4.02022/02/09
    客先で使用している制御盤で、スイッチ操作の一部操作をタッチパネル操作に改造する際に使用しています。既設制御盤の扉部分の不...もっと読む
    0人が参考にしています。
