        ミスミ

        【穴加工無料】鉄製 フリーサイズ 中継ボックス ネジ止め 小型 TFBOXシリーズ

        【穴加工無料】鉄製 フリーサイズ 中継ボックス ネジ止め 小型 TFBOXシリーズ TFBOX-[100-300/10]-[100-300/10]-[50-120/10]-[E,G,K]

        ご注意

        • 本シリーズは四隅が溶接されていないため、隙間が発生する場合はございます。予めご了承ください。
        • 2020年6月1日より、5日目出荷に変更となります。予めご了承ください。

        選定サポート情報：ボックス

        型番:

        TFBOX-[100-300/10]-[100-300/10]-[50-120/10]-[E,​G,​K]
        解除
        • ボックス穴加工サービスはこちらの型番ではご利用いただけません。
        • 単価(税別)
          -円
        • 合計(税別)
          -円
          (税込価格：-円)
        • 出荷日
          -
          (参考出荷日：-円)
        数量：

        TFBOX-[100-300/10]-[100-300/10]-[50-120/10]-[E,G,K]の仕様・寸法情報

        用途
        制御・中継
        材質
        鉄
        外形寸法W 横(幅)(mm)
        100 ～ 300
        外形寸法H 縦(高さ)(mm)
        100 ～ 300
        外形寸法D 奥行(厚み)(mm)
        50 ～ 120
        穴加工対応
        Web設計対応
        開閉形状
        ネジ止め
        基板・中板
        無
        保護機能(耐環境性)
        無
        塗装色
        クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）
        板厚（本体）(mm)
        1.6
        板厚（扉・カバー）(mm)
        1.6
        代表規格
        なし
        RoHS?
        10
        chemSHERPA
        調査中

        商品仕様

        【基本仕様】
         板厚材質
        扉t1.6SPHC
        本体t1.6SPHC
        中板なしなし
        サイズ範囲単位
        W（幅）100～300mm10mm
        H（高さ）100～300mm10mm
        D（奥行）50～120mm10mm
        [ ! ] 固定寸CADデータType1は外形図、Type2は穴加工有効範囲の図面となります。
        [ ! ] 3DCADデータのご用意はございません。
        [ ! ] 外形公差は右記、公差表を参照ください。
        外形公差
        寸法区分公差
        （mm）
        を超え以下
        06±0.3
        630±0.5
        30120±0.8
        120400±1.2
        JIS B0405-1191 普通公差 C(粗級)に準ずる

        その他、加工に関するお問い合わせは以下リンクから
        特注お見積もりについて
        Q&A
        ボックス商品の仕様に関する
        問い合わせ窓口
        特注お見積もりとは・・・
        商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積などの製作可否を含めたお見積りはご相談ください。
        ・穴加工サービスでは指示できない加工、中板への切欠き、追加工位置変更、穴数が多く設計が困難な場合
        ・再見積りご希望の際もお気軽にご連絡ください。

        規格表

        型番‐穴加工‐W‐H‐D‐塗装色‐追加工‐穴加工コード
        TFBOX  ‐100‐100‐50‐K    （穴加工なし、追加工なし）
        TFBOX  ‐100‐100‐50‐K‐DIN  （穴加工なし、追加工あり）
        TFBOX‐PS‐100‐100‐50‐K  ‐WB□□□□□□□□□（穴加工あり・追加工なし）
        TFBOX‐PS‐100‐100‐50‐K‐DIN‐WB□□□□□□□□□（穴加工あり・追加工あり）
        [ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
        [ ! ] 見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
        [ ! ] ボックスサイズ、塗装色、追加工コードを指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。
        [ ! ] 穴加工サービスの操作方法は (>>こちら)
        納期に関するお断り
        本商品の稼働日は土曜・祝日を含みません。
        詳細な出荷日は見積・発注画面にてご確認ください。
        指定寸法について
        本製品はD寸法（奥行）により、指定できるW（横）、H（高さ）の組合せが異なります。指定可能寸法は以下の表をご確認ください。
        [ ! ] 価格は型式生成後、「価格を確認」ボタンを押下して確認ください。
        [ NG ] ‐部は製作不可です。
        D50mm
        HW
        100100~300
        110
        120
        130110~300
        140120~300
        150130~300
        160140~300
        170150~300
        180160~300
        190170~300
        200180~300
        210190~300
        220200~300
        230210~300
        240220~300
        250230~300
        260240~300
        270250~300
        280260~300
        290270~300
        300280~300
        D60mm
        HW
        100‐
        110110~300
        120
        130
        140120~300
        150130~300
        160140~300
        170150~300
        180160~300
        190170~300
        200180~300
        210190~300
        220200~300
        230210~300
        240220~300
        250230~300
        260240~300
        270250~300
        280260~300
        290270~300
        300280~300
        D70mm
        HW
        100‐
        110150~300
        120
        130
        140
        150
        160
        170
        180160~300
        190170~300
        200180~300
        210190~300
        220200~300
        230210~300
        240220~300
        250230~300
        260240~300
        270250~300
        280260~300
        290270~300
        300280~300
        D80mm
        HW
        100‐
        110
        120150~300
        130
        140
        150
        160
        170
        180160~300
        190170~300
        200180~300
        210190~300
        220200~300
        230210~300
        240220~300
        250230~300
        260240~300
        270250~300
        280260~300
        290270~300
        300280~300
        D90mm
        HW
        100‐
        110
        120
        130150~300
        140
        150
        160
        170
        180160~300
        190170~300
        200180~300
        210190~300
        220200~300
        230210~300
        240220~300
        250230~300
        260240~300
        270250~300
        280260~300
        290270~300
        300280~300
        D100mm
        HW
        100‐
        110
        120
        130
        140150~300
        150
        160
        170
        180160~300
        190170~300
        200180~300
        210190~300
        220200~300
        230210~300
        240220~300
        250230~300
        260240~300
        270250~300
        280260~300
        290270~300
        300280~300
        D110mm
        HW
        100‐
        110
        120
        130
        140
        150160~300
        160
        170
        180
        190170~300
        200180~300
        210190~300
        220200~300
        230210~300
        240220~300
        250230~300
        260240~300
        270250~300
        280260~300
        290270~300
        300280~300
        D120mm
        HW
        100‐
        110
        120
        130
        140
        150
        160160~300
        170
        180
        190170~300
        200180~300
        210190~300
        220200~300
        230210~300
        240220~300
        250230~300
        260240~300
        270250~300
        280260~300
        290270~300
        300280~300

        追加工

        DINレール溶接について

        ボックスの底面中央に機器取付用の
        35mm幅のDINレールを溶接します。
        追加工コード基準単価
        DIN¥500
        		  穴加工無料】鉄製 フリーサイズ 中継ボックス ネジ止め 小型 TFBOXシリーズ：関連画像    穴加工無料】鉄製 フリーサイズ 中継ボックス ネジ止め 小型 TFBOXシリーズ：関連画像

        概要仕様

        塗装色

        粉体塗装
        【穴加工無料】鉄製 フリーサイズ 中継ボックス ネジ止め 小型 TFBOXシリーズ：関連画像穴加工無料】鉄製 フリーサイズ 中継ボックス ネジ止め 小型 TFBOXシリーズ：関連画像穴加工無料】鉄製 フリーサイズ 中継ボックス ネジ止め 小型 TFBOXシリーズ：関連画像
        K：クリーム
        近似マンセル値
        2.5Y9/1        		G：グレイ
        近似マンセル値
        5Y7/1        		E
        近似マンセル値
        5Y8/1

        穴加工サービス

        穴加工サービス型番について
        ボックス穴加工サービスで生成した型番は、「見積・注文」画面の「型番」に直接入力いただきますと、ご注文可能です。
        型番は他のアカウントでも見積・注文は可能です。ただし、図面・CADデータの確認やダウンロードは、製作時のユーザーIDのみ対応しています。

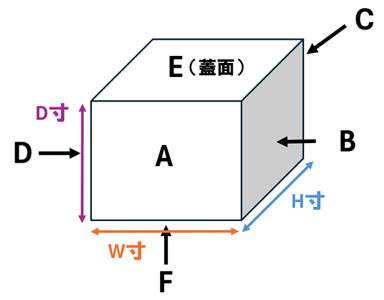

        立体図・平面図
        立体図平面図
        ※1　黒矢印は面の矢視方向を示しています
        ※2　色矢印は外径寸法を示しています。

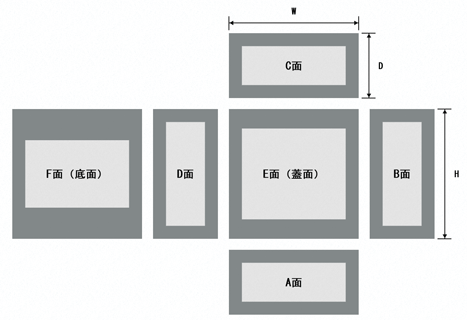

        グレーの範囲は加工指定ができません。
        ※図はあくまで一例です。外寸により加工不可領域は異なります。
        穴加工パターン
        パターン種類
        丸穴
        丸穴丸穴ビス穴
        2個付き        		丸穴ビス穴
        3個付き        		丸穴ビス穴
        4個付き        		キー溝付き
        丸穴        		廻止メ丸穴丸穴3個
        （PCD）        		丸穴ビス穴
        4個付き
        （PCD）        		弧切欠き
        丸穴        		U字切欠き
        丸穴
        角穴

        角穴角穴ビス穴
        付        		角穴ビス穴
        4個        		丸穴4個角穴ビス穴
        4個内付き        		角穴ビス穴
        2個掛違い
        角丸
        角穴

        角穴角丸角穴角丸
        ビス穴付き        		角長穴角長穴
        ビス穴付き        		ファン穴1ファン穴2ファン穴3ファン穴4
        ネジ
        その他

        タップ穴タップ穴
        3個（PCD）        		タップ穴4個タップ穴4個
        （PCD）        		D-subコネクタ
        （ハンダ・圧着）
        [ ! ] 穴加工後に塗装します。
        [ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
        [ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
        [ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
           一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。

        穴加工サービス標準公差

        ■丸穴加工公差
        丸穴サイズサイズ指定単位公差
        （mm）（mm）（mm）
        2~29.90.1±0.2
        30~601.0+0.4
        -0.2
        61~1201.0+0.8
        -0.2
        121~1.0+0.8
        -0.2
        ■角穴加工公差
        角穴サイズ5~3030.1~6060.1~130131~
        （mm）
        公差±0.2+0.3+0.3+0.3
        （mm）-0.2-0.2-0.2
        [ ! ] 公差は、塗装塗膜の状況により若干異なります
        [ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
        [ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。

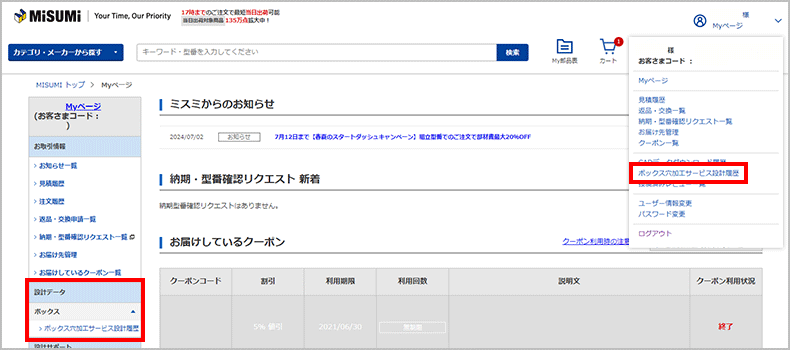

        穴加工サービス設計履歴確認方法
        ボックス穴加工サービスで設計した履歴はMyページ→「ボックス穴加工サービス設計履歴」から確認できます。

        型番リスト

        表示件数
      • 1
        • 型番
        TFBOX-[100-300/10]-[100-300/10]-[50-120/10]-[E,G,K]

        外形寸法W 横(幅)

        (mm)

        外形寸法H 縦(高さ)

        (mm)

        外形寸法D 奥行(厚み)

        (mm)

        塗装色

        		RoHS?最小発注数量
        100 ～ 300
        100 ～ 300
        50 ～ 120
        クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）
        10
        1個
        通常単価(税別) (税込単価)
        通常出荷日
        -
        ( - )
        5日目
      • 1

        • 詳細情報

        基本情報

        3辺指定可能、小型ネジ止めタイプのスチール製小型中継ボックス！

        ご注意

        • 本シリーズは四隅が溶接されていないため、隙間が発生する場合はございます。予めご了承ください。
        • 2020年6月1日より、5日目出荷に変更となります。予めご了承ください。
        【ココが特長】
        4点ネジ止め型の小型中継ボックス
        ●フリーサイズのフタネジ止め式の中継ボックスです。
        ●穴加工にも幅広く対応いたします。
        ●オプションでDINレールの溶接も承ります。




        ■ 穴加工サービスに関するご注意 ■
        TFBOXシリーズはタップ加工後に塗装を行う為、ネジ山に塗料が入り込みます。
        商品到着後にお手元での再タップ加工が必要となる場合がございます。
        製造工程上、マスキング対応、弊社での再タップは行っておりません。予めご了承ください。
        ※1 加工内容・台数によって納期が異なる場合もございます。



        外形図は、こちらをご確認ください。
        穴加工有効寸法は、こちらをご確認ください。


        ※2017年9月1日より前の作図分は穴加工無料対象外です。
        ※特注見積は穴加工積算価格（有料）となります。



        外形図

        外形図

        （単位：mm）

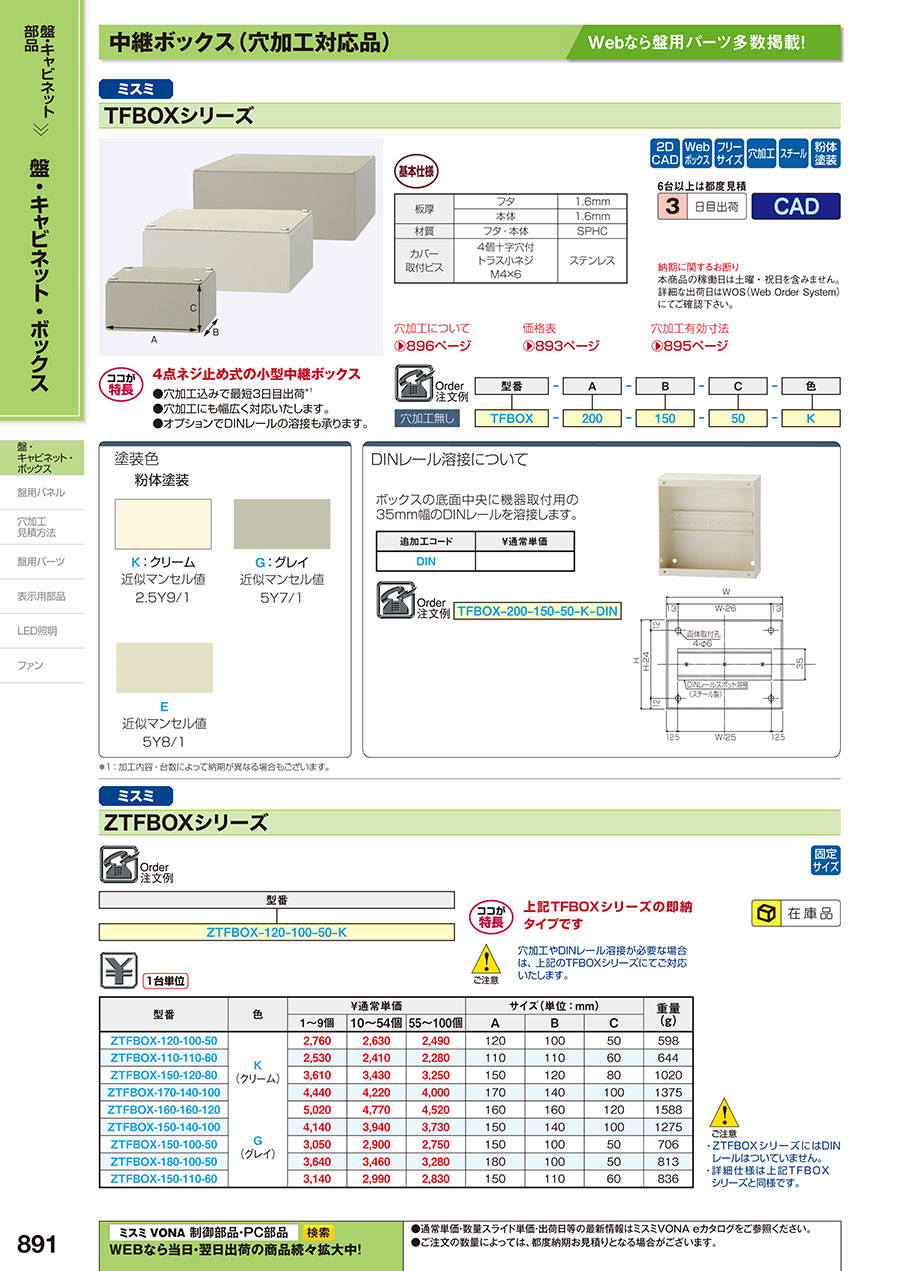

        カタログ

        • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

        EC-891

        商品担当おすすめ

        • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

        【穴加工無料】鉄製 フリーサイズ 中継ボックス ネジ止め 小型 TFBOXシリーズのレビュー
        4平均満足度：4.01件のレビュー
        機械の中継ボックスに
        4
        満足度：4.02019/08/08
        300mmまでのサイズが選べるので選定しました。300mm以上の場合はFSTXシリーズを使用しています。塗装が下塗りだけ...もっと読む
        0人が参考にしています。
        1件全て見る

        よくあるご質問（FAQ）

        QDINﾚｰﾙ溶接の向きは変更できますか？
        A
        申し訳ございません。向きの変更はお受けしておりません。
