【穴加工対応】鉄製 固定サイズ 制御ボックス ネジ止め SBOTシリーズ
未確定：候補が44型番あります。
商品仕様
【基本仕様】
|
|
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
加工に関するお問い合わせは以下リンクから
|
|
|
特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
規格表
| 型番 | ‐ | 塗装色 | ‐ | 穴加工 | ‐ | 穴加工コード | |
| 穴加工無し | SBOT302016 | ‐ | K | ||||
| 穴加工有り | SBOT302016 | ‐ | K | ‐ | PS | ‐ | WB□□□□□□□□□ |
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] 塗装色や追加工コードの指定がある場合は、指定後に穴加工サービスをご利用ください。
| 型式 | 塗装色 | 本体サイズ(単位：mm) | カバーサイズ(単位：mm) | 中板サイズ(単位：mm) | 重量 (単位：kg) | ||||
| A | B | C | D | E | ヨコ | タテ | |||
| SBOT152010 | K (クリーム) G (グレイ) | 150 | 200 | 100 | 155 | 205 | 100 | 150 | 1.9 |
| SBOT252010 | 250 | 200 | 100 | 255 | 205 | 200 | 150 | 2.8 | |
| SBOT302010 | 300 | 200 | 100 | 305 | 205 | 250 | 150 | 3.3 | |
| SBOT302510 | 300 | 250 | 100 | 305 | 255 | 250 | 200 | 4.0 | |
| SBOT352510 | 350 | 250 | 100 | 355 | 255 | 300 | 200 | 4.6 | |
| SBOT303010 | 300 | 300 | 100 | 305 | 305 | 250 | 250 | 4.5 | |
| SBOT403010 | 400 | 300 | 100 | 405 | 305 | 350 | 250 | 6.0 | |
| SBOT152016 | 150 | 200 | 160 | 155 | 205 | 100 | 150 | 2.3 | |
| SBOT202016 | 200 | 200 | 160 | 205 | 205 | 150 | 150 | 2.8 | |
| SBOT252016 | 250 | 200 | 160 | 255 | 205 | 200 | 150 | 5.0 | |
| SBOT302016 | 300 | 200 | 160 | 305 | 205 | 250 | 150 | 3.4 | |
| SBOT252516 | 250 | 250 | 160 | 255 | 255 | 200 | 200 | 4.0 | |
| SBOT302516 | 300 | 250 | 160 | 305 | 255 | 250 | 200 | 3.9 | |
| SBOT352516 | 350 | 250 | 160 | 355 | 255 | 300 | 200 | 4.6 | |
| SBOT303016 | 300 | 300 | 160 | 305 | 305 | 250 | 250 | 5.4 | |
| SBOT403016 | 400 | 300 | 160 | 405 | 305 | 350 | 250 | 5.2 | |
| SBOT403516 | 400 | 350 | 160 | 405 | 355 | 350 | 300 | 6.8 | |
| SBOT453516 | 450 | 350 | 160 | 455 | 355 | 400 | 300 | 7.8 | |
| SBOT204016 | 200 | 400 | 160 | 205 | 405 | 150 | 350 | 8.7 | |
| SBOT404016 | 400 | 400 | 160 | 405 | 405 | 350 | 350 | 8.6 | |
| SBOT504016 | 500 | 400 | 160 | 505 | 405 | 450 | 350 | 10.5 | |
| SBOT505016 | 500 | 500 | 160 | 505 | 505 | 450 | 450 | 12.7 | |
[ ! ] ご注文の際は、型式と色の間にハイフンが必要です。
概要仕様
構成部品
| 接地端子 | 真鍮製ナベ小ネジ ±M6×10 |
| バネ座金 平座金付 | |
| 中板取付金具 | 鉄バインドTP＋3種×5×10 |

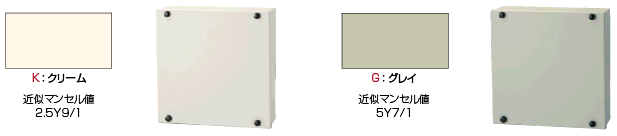

■塗装色
[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら）
[ ! ] 上記以外の塗装色は標準対応しておりません。
[ ! ] 設計完了後、塗装色の変更はできません。再度設計を行ってください。
[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら）
[ ! ] 上記以外の塗装色は標準対応しておりません。
[ ! ] 設計完了後、塗装色の変更はできません。再度設計を行ってください。
穴加工サービス
立体図、展開図

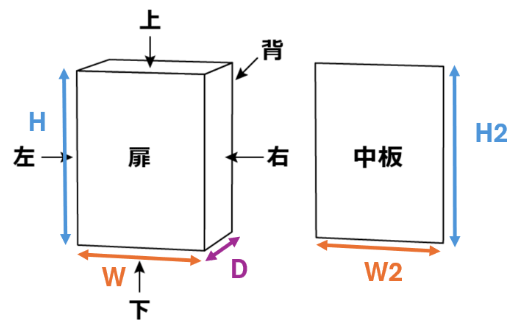

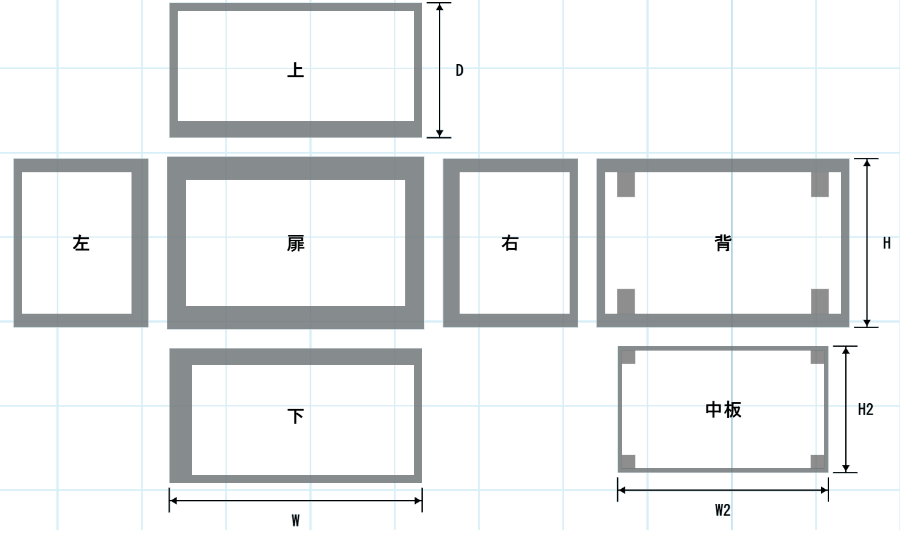

| 立体図 | 展開図(一例) |
| ※1 黒矢印は面の矢視方向を示しています ※2 色矢印は外形寸法を示しています ※3 中板は扉を開け内側から見た矢視方向です  |  |
| 加工面はすべて外から見た図となります。 | 中板は扉を開けて正面側から見た図面となります。 グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。 |
穴加工パターン種類
[ ! ] ビス穴は、キリ穴となります。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。
| パターン | 種類 | |||||||||
| 丸穴 |  |  |  |  |  |  |  |  |  |  |
| 丸穴 | 丸穴ビス穴 | 丸穴ビス穴 | 丸穴ビス穴 | キー溝付き | 廻止メ | 丸穴3個 | 丸穴ビス穴 | 弧切欠き | U字切欠き | |
| 2個付き | 3個付き | 4個付き | 丸穴 | 丸穴 | （PCD） | 4個付き（PCD） | 丸穴 | 丸穴 | ||
| 角穴 |  |  |  |  |  |  | ||||
| 角穴 | 角穴ビス穴 | 角穴ビス穴 | 丸穴4個 | 角穴ビス穴 | 角穴ビス穴 | |||||
| 付き | 4個 | 4個内付き | 2個掛違い | |||||||
| 角丸 角穴 |  |  |  |  |  |  |  |  | ||
| 角穴角丸 | 角穴角丸 | 角長穴 | 角長穴 | ファン穴 | ファン穴 | ファン穴 | ファン穴 | |||
| ビス穴付き | ビス穴付き | 1 | 2 | 3 | 4 | |||||
| ネジ その他 |  | |||||||||
| D-subコネクタ | ||||||||||
| （ハンダ・圧着） | ||||||||||
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。
■部材
[ ! ] パッキンは付属しておりません。
| ネジ・ワッシャー（各4個） | 中板 | ||
| ユニヤ化粧ネジ：NO.3-M5×15黒 ナイロンワッシャー：12×0.8t×M5用 | ボックス外形寸法：W-80mm ボックス外形寸法：H-80mm | ||
 ※単品販売しておりません。 [ ! ] 扉4箇所に手回し可能なねじが取り付けられています。 |  ※単品販売しておりません。 | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,173円 ( 6,790円 ) | 5日目 |
6,173円 ( 6,790円 ) | 5日目 |
6,173円 ( 6,790円 ) | 5日目 |
6,173円 ( 6,790円 ) | 5日目 |
6,173円 ( 6,790円 ) | 5日目 |
6,173円 ( 6,790円 ) | 5日目 |
10,689円 ( 11,758円 ) | 5日目 |
10,689円 ( 11,758円 ) | 5日目 |
6,492円 ( 7,141円 ) | 5日目 |
6,492円 ( 7,141円 ) | 5日目 |
6,492円 ( 7,141円 ) | 5日目 |
6,492円 ( 7,141円 ) | 5日目 |
7,437円 ( 8,181円 ) | 5日目 |
7,437円 ( 8,181円 ) | 5日目 |
7,209円 ( 7,930円 ) | 5日目 |
7,209円 ( 7,930円 ) | 5日目 |
7,209円 ( 7,930円 ) | 5日目 |
7,209円 ( 7,930円 ) | 5日目 |
8,490円 ( 9,339円 ) | 5日目 |
8,490円 ( 9,339円 ) | 5日目 |
8,490円 ( 9,339円 ) | 5日目 |
8,490円 ( 9,339円 ) | 5日目 |
10,689円 ( 11,758円 ) | 5日目 |
10,689円 ( 11,758円 ) | 5日目 |
10,689円 ( 11,758円 ) | 5日目 |
10,689円 ( 11,758円 ) | 5日目 |
9,985円 ( 10,984円 ) | 5日目 |
9,985円 ( 10,984円 ) | 5日目 |
9,985円 ( 10,984円 ) | 5日目 |
9,985円 ( 10,984円 ) | 5日目 |
11,873円 ( 13,060円 ) | 5日目 |
11,873円 ( 13,060円 ) | 5日目 |
11,873円 ( 13,060円 ) | 5日目 |
11,873円 ( 13,060円 ) | 5日目 |
13,419円 ( 14,761円 ) | 5日目 |
13,419円 ( 14,761円 ) | 5日目 |
14,805円 ( 16,286円 ) | 5日目 |
14,805円 ( 16,286円 ) | 5日目 |
14,805円 ( 16,286円 ) | 5日目 |
14,805円 ( 16,286円 ) | 5日目 |
16,558円 ( 18,214円 ) | 5日目 |
16,558円 ( 18,214円 ) | 5日目 |
19,125円 ( 21,038円 ) | 5日目 |
19,125円 ( 21,038円 ) | 5日目 |
詳細情報
基本情報
【穴加工対応】鉄製 固定サイズ 制御ボックス ネジ止め SBOTシリーズ
ご注意
- 出荷日変更のお知らせ
2018年2月15日を持って出荷日を下記通り、変更させて頂きました。
穴加工無し： 翌日出荷 → 5日目出荷
穴加工有り： 3日目出荷 → 7日出荷
中継用に最適な大きさ！
・機器間の中継用に使用できるネジ止め式のボックスです。
・脱落防止式のカバー取付ネジを使用。
・穴加工にも対応しています。
