鉄製 省スペースウレタン付きケーブルクランプ KMシリーズ
- 通常単価(税別)
- 1,978円～5,387円
- 税込単価
- 2,176円～5,926円
通常出荷日：在庫品1日目当日出荷可能
出入口が広く作業性抜群、スチール製ウレタン付きケーブルクランプ！
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| KMK-100 |
| 型式 | 重さ(g) | |
| グレイ | クリーム | |
| KMG-60 | KMK-60 | 200 |
| KMG-100 | KMK-100 | 320 |
| KMG-150 | KMK-150 | 430 |
| KMG-220 | KMK-220 | 580 |
| 型式 | 重さ(g) |
| 無電解ニッケルメッキ | |
| KMP-60 | 200 |
| KMP-100 | 320 |
| KMP-150 | 430 |
| KMP-220 | 580 |
 |  |  |
| KMK-□ （近似マンセル値 クリーム（2.5Y9/1）） | KMG-□ （近似マンセル値 グレイ（5Y7/1）） | KMP-□ （無電解ニッケルメッキ） |
外形図
（単位：ｍｍ）| KM＊-60 | KM＊-100 | KM＊-150 |
 |  |  |
| KM＊-220 | 取付穴加工図 （共通） | 断面図 （共通） |
 |  |  |
| 型式 | サイズ | |
| ℓ1 | ℓ2 | |
| KM＊-60 | 70 | 90 |
| KM＊-100 | 120 | 130 |
| KM＊-150 | 170 | 180 |
| KM＊-220 | 240 | 250 |
[ ! ]ℓ2サイズは、取付ピッチとなります。
概要仕様
基本仕様
■本体
■軟質ウレタンフォーム
■表面仕上げ
■本体
| 材 質 | SPHC |
| 板 厚 | 1.6mm |
| 見掛け密度 | 45.8kg/m3 | 75％圧縮残留歪 | 7.7％ |
| 40％硬さ | 533.1N | 耐熱温度 | 70℃以下 |
| 引張り強さ | 248.7kPa | 導電性 | なし |
| 伸 び | 95％ | 色 | グレー |
| 引裂き強さ | 8.9N/cm | 難燃性※ | なし |
| KMK | 粉体塗装 近似マンセル値2.5Y9/1 |
| KMG | 粉体塗装 近似マンセル値5Y7/1 |
| KMP | 無電解ニッケルメッキ |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,978円 ( 2,176円 ) | 在庫品1日目当日出荷可能 |
2,626円 ( 2,889円 ) | 在庫品1日目当日出荷可能 |
2,987円 ( 3,286円 ) | 在庫品1日目当日出荷可能 |
4,176円 ( 4,594円 ) | 在庫品1日目当日出荷可能 |
1,978円 ( 2,176円 ) | 在庫品1日目当日出荷可能 |
2,626円 ( 2,889円 ) | 在庫品1日目当日出荷可能 |
2,987円 ( 3,286円 ) | 在庫品1日目当日出荷可能 |
4,176円 ( 4,594円 ) | 在庫品1日目当日出荷可能 |
2,438円 ( 2,682円 ) | 在庫品1日目当日出荷可能 |
3,495円 ( 3,845円 ) | 在庫品1日目当日出荷可能 |
3,904円 ( 4,294円 ) | 在庫品1日目当日出荷可能 |
5,387円 ( 5,926円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
出入口が広く作業性抜群、スチール製ウレタン付きケーブルクランプ！
【ココが特長】
ケーブル出入口が広く作業性抜群！
●軟質ウレタンフォームを使用しており外部からのゴミやほこりの侵入を防止します。
●六角および十字ドライバーで締付け可能なスクリューを使用しています。
●クリーム色に加えて、グレイ色を品揃え。
●表面に無電解ニッケルメッキを施した商品も品揃えしました。
ケーブル出入口が広く作業性抜群！
●軟質ウレタンフォームを使用しており外部からのゴミやほこりの侵入を防止します。
●六角および十字ドライバーで締付け可能なスクリューを使用しています。
●クリーム色に加えて、グレイ色を品揃え。
●表面に無電解ニッケルメッキを施した商品も品揃えしました。
【ご注意】
・防水防塵構造ではありません。屋内での使用をお勧めします。
●ＫＭＫ・ＫＭＧについて
・タップ加工後に塗装しているため、ねじ山に塗料が乗った状態で出荷します。
お手元でリタップが必要となりますので予めご了承ください。
●ＫＭＰについて
・デザイン上尖った部分がありますので取り扱いにはご注意ください。
・防水防塵構造ではありません。屋内での使用をお勧めします。
●ＫＭＫ・ＫＭＧについて
・タップ加工後に塗装しているため、ねじ山に塗料が乗った状態で出荷します。
お手元でリタップが必要となりますので予めご了承ください。
●ＫＭＰについて
・デザイン上尖った部分がありますので取り扱いにはご注意ください。

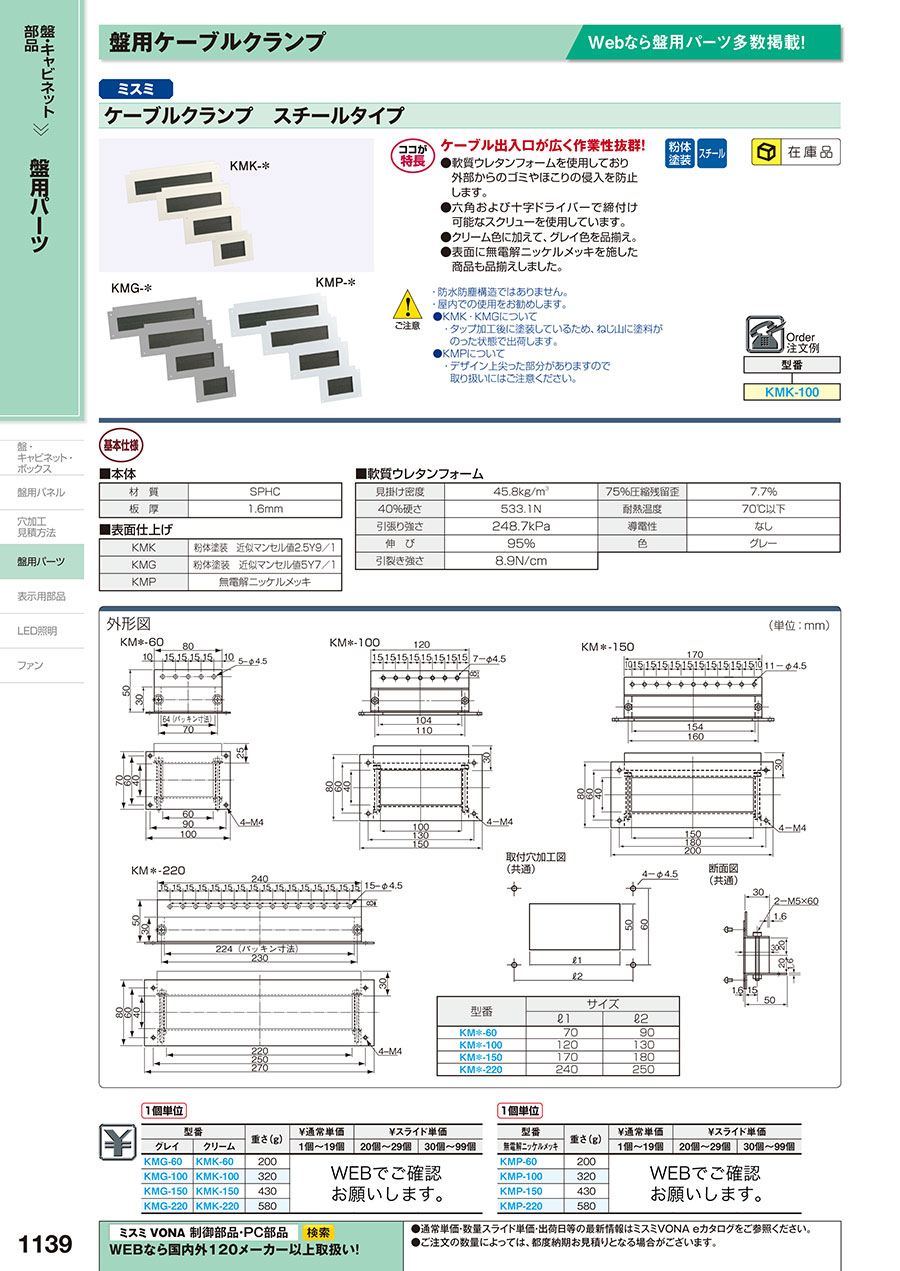

カタログ
